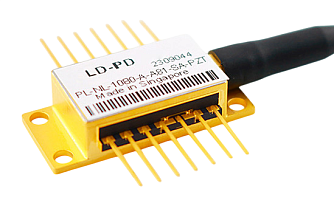

PL-NL-1080-PZT - 1080 нм одночастотный перестраиваемый лазерный диод
- Центральная длина волны 1080 нм.
- Выходная оптическая мощность до 35 мВт.
- Ширина спектральной линии 1 МГц.
- Корпус 14-pin "бабочка" или 14-pin DIL.
- Тип волокна SM, PM.
ECL лазерные диоды серии PL-NL-1080-PZT представляют собой одночастотные лазерные диодные модули, предназначенные для оптических измерений и связи. Лазер на волоконной брэгговской решетке упакован в стандартный корпус 14-pin "бабочка" со встроенными контрольным фотодиодом и термоэлектрическим охладителем (TEC). Диапазон одночастотной непрерывной настройки: > 1,2 нм за счет регулировки мини-ПЭП, встроенного в лазерный диод.
Особенности:
- Выходная оптическая мощность: 35 мВт.
- Узкая ширина спектральной линии (Δν < 1 МГц).
- Центральная длина волны: 1080 нм при 25 ℃.
- Перестраиваемая длина волны.
- Одночастотный режим работы.
- Одномодовое волокно с волоконной брэгговской решеткой (ВБР).
- Диапазон одночастотной непрерывной настройки: >1,2 нм.
- Настройка тока: 0,002 мА/нм.
- Настройка температуры: 0,08 мА/°C.
- Диапазон без скачков мод: 30 мА.
- Номинальная длина волны: 630 - 1650 нм.

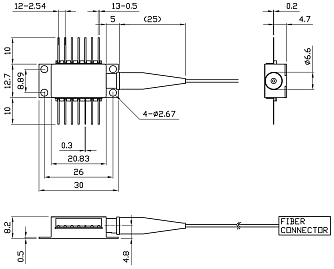

- Герметичный корпус 14-pin "бабочка" или 14-pin DIL.
- Встроенные контрольный фотодиод, термистор, TEC.
Рисунок 1. Спектр

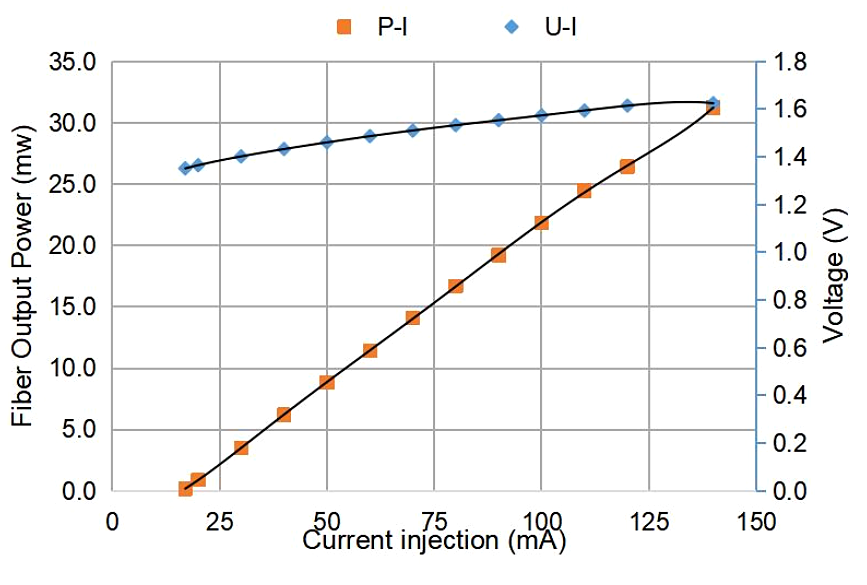

Рисунок 2. График зависимости выходной мощности и напряжения от тока

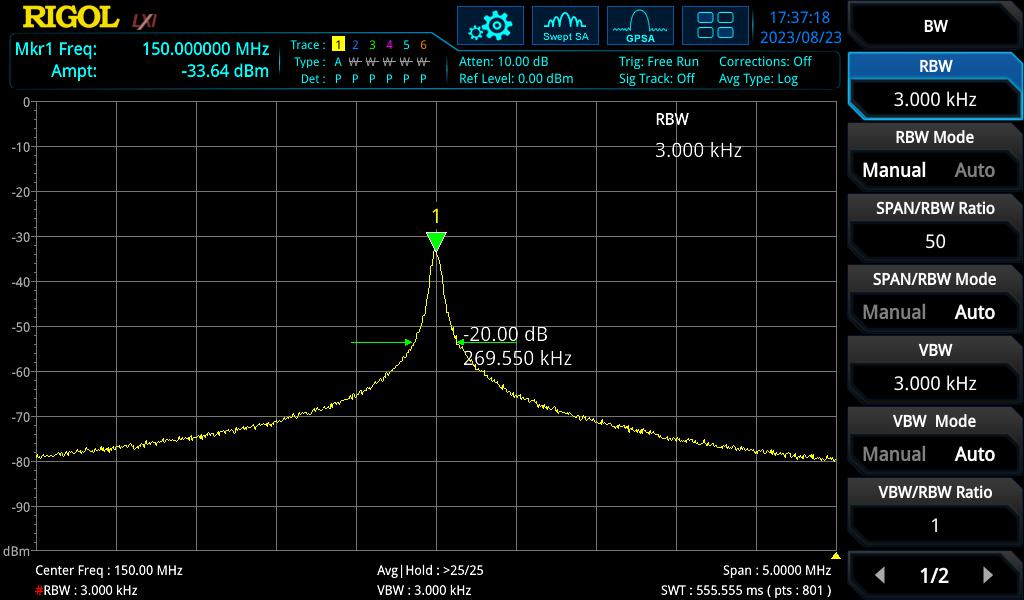

Рисунок 3. Ширина спектральной линии

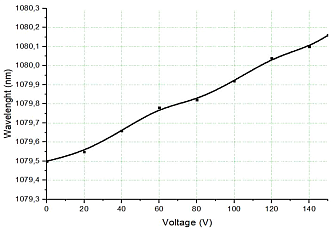

Рисунок 4. Зависимость напряжения от длины волны (с ПЭП)

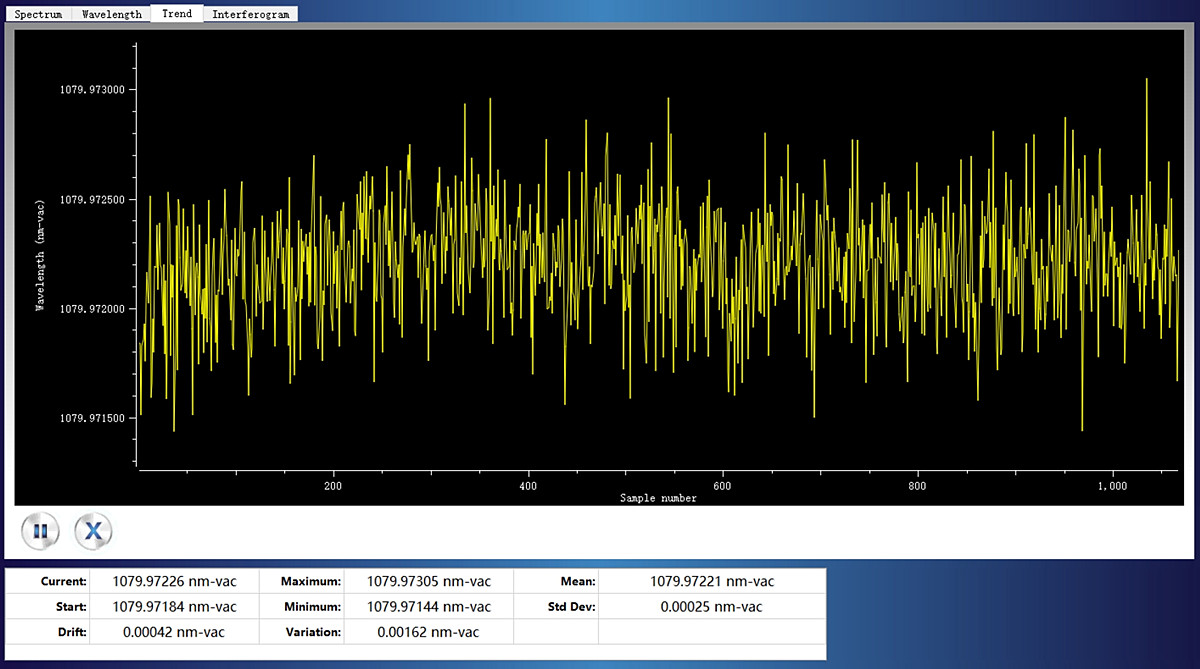

Рисунок 5. Стабильность длины волны

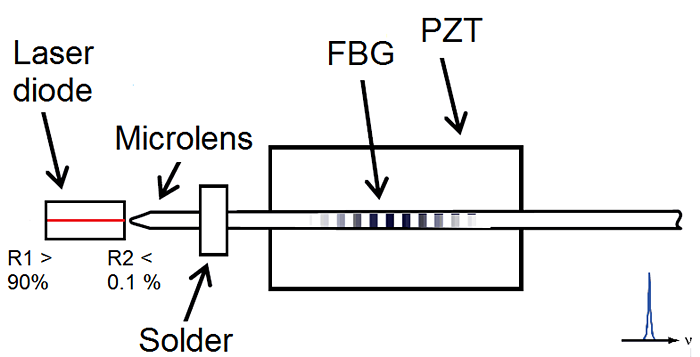

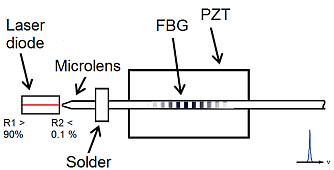

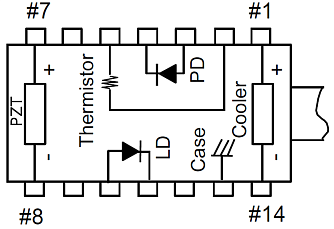

Рисунок 6. Рабочая структура
Оптические характеристики (при температуре лазера 25°C):
|
Параметр |
Обозначение |
Условия |
Мин. |
Тип. |
Макс. |
Ед. измерения |
|---|---|---|---|---|---|---|
| Центральная длина волны | λc | TL=15-35℃, непрерывное излучение | 1079 | 1080 | 1081 |
нм |
| Пиковая выходная оптическая мощность | PO |
|
|
25 | 35 | мВт |
| Ширина спектральной линии | LW |
|
|
1 | 10 | МГц |
| SMSR | SMSR | непрерывное излучение | 40 | 50 |
|
дБ |
| Оптическая изоляция | -10 < TC < +70 ºC | 30 |
|
|
дБ | |
| Коэффициент поляризационной экстинкции | ER |
|
20 |
|
|
дБ |
| Относительная интенсивность шума | RIN |
|
|
|
-135 | дБ/Гц |
|
Отклонение длины волны в зависимости от температуры корпуса (от -10 до 70 ºC) |
△λ | TL=15-35℃ |
|
|
±30 |
пм |
| Температурный коэффициент длины волны | Δλ/ΔT | TL=15-35℃ |
|
65 | 80 |
пм/°C |
| Коэффициент тока длины волны | Δλ/ΔΙ |
|
|
1,0 | 2 | пм/мА |
Электрические характеристики (при температуре лазера 25°C):
|
Параметр |
Обозначение |
Условия |
Мин. |
Тип. |
Макс. |
Ед. измерения |
|---|---|---|---|---|---|---|
| Пороговый ток | ITH |
|
|
25 | 40 | мА |
| Рабочий ток | Iop | непрерывное излучение |
|
80 | 140 | мА |
| Заданная температура ТЕС | Ts |
|
15 |
|
35 | °C |
| Прямое напряжение лазера | VF |
непрерывное излучение, выходная мощность 15 мВт |
|
1,3 | 3,0 | В |
| Темновой ток | ID | Pf=15 мВт, VRD=5 В |
|
|
0,1 | мкА |
| Входное сопротивление | ZIN |
|
22 | 25 | 28 | Ом |
| Ток термистора | ITC |
|
10 |
|
70 | мкА |
| Сопротивление термистора | RTH | TL=25°C | 9,5 | 10 | 10,5 | кОм |
| Ток TEC | ITEC | TL = 25 °C, TC = 70 °C |
|
|
1,4 | А |
| Напряжение TEC | VTEC | TL = 25 °C, TC = 70 °C |
|
|
2,8 | В |
Абсолютные максимальные значения:
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Температура корпуса |
-5 | 25 | 70 | ℃ |
| Температура чипа | +10 | 25 | 40 | ℃ |
| Рабочий ток | 0 | 80 | 140 | мА |
| Прямое напряжение | 0,8 | 1,2 | 1,8 | В |
| Ток TEС |
|
1,2 | 1,4 | А |
| Обратное напряжение (LD) |
|
|
1,8 |
В |
- Эксперименты с лазерной интерференцией.
- Приемная часть магистрального транспортного оборудования DWDM.
- Оптические испытания и контрольно-измерительные приборы.
- Микроволновая фотоника.
- Сети кабельного телевидения.
- Сенсоры.
