WPCT-0030 - контроллер рабочей точки ЭОМ интенсивности
WPCT-0030 — компактный модуль контроллера, разработанный для автоматического управления и стабилизации рабочей точки электрооптических модуляторов интенсивности на основе ниобата лития (LiNbO₃). Устройство обеспечивает стабильное удержание рабочей точки в положении NULL, PEAK или Quad± благодаря применению технологии цифровой обработки сигналов.
- Постоянное напряжение смещения 0 - +8,5 В.
- Точки стабилизации NULL, PEAK или Quad±.
- Точность управления рабочей точкой ±1%.
Производитель: LD-PD
Контроллер рабочей точки ЭОМ интенсивности WPCT-0030 разработан специально для модуляторов на ниобате лития (LiNbO₃) и обеспечивает стабильное удержание рабочей точки модулятора в положении NULL (нулевая точка), PEAK (пиковая точка) или ±Quad (квадратурные точки).
Благодаря применению технологии цифровой обработки сигналов контроллер отличается высокой скоростью захвата рабочей точки, высокой точностью и компактными размерами, удобными для интеграции, полностью удовлетворяя требованиям к системам смещения модуляторов в устройствах СВЧ-фотоники.
Особенности:
- Автоматический и быстрый захват (фиксация) рабочей точки интенсивности ЭОМ.
- Стабилизация в точке NULL, PEAK или Quad±.
- Диапазон входного напряжения от ±5 В до ±12 В.

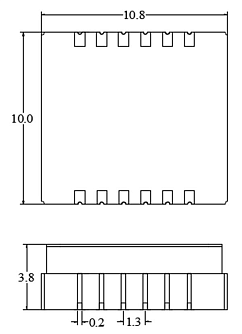

- Малые габариты: 10,8 × 10 × 3,8 мм.
- Интерфейс последовательной связи, удобная настройка рабочей точки.
Схема блока управления смещением модулятора
Параметры изделия (TA = 25 °C)
|
Параметр
|
Обозначение | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|---|
|
Входное напряжение
|
±Vin | ±5 | ±10 | ±12 | В |
|
Выходной ток
|
IB | 30 | — | — | мА |
|
Выходное напряжение
|
VB | 0 | — | Vin−1,5 | В |
|
Амплитуда пилотного сигнала
|
VSIN | — | ±100 | — | мВ |
|
Точность управления рабочей точкой
|
σB | — | ±1 | — | % |
|
Контур регулирования
|
— | P | PI | PID | — |
Предельно допустимые значения
|
Параметр
|
Обозначение | Значение | Ед. измерения |
|---|---|---|---|
|
Постоянное напряжение
|
Vin | ±20 | В |
|
Рабочая температура
|
TA | -55 – +125 | °C |
|
Температура хранения
|
Tstg | -65 – +150 | °C |
- Контроллеры модуляторов Маха-Цендера на основе ниобате лития и других.
- Цифровое кодирование NRZ и RZ.
- Импульсные применения.
- Системы на основе бриллюэновского рассеяния.
- Оптические датчики.
- Передатчики CATV.
