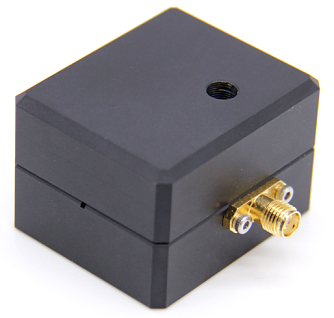

PMR0019-L02G-020-532 - фазовый модулятор

PMR0019-L02G-020-532 - серия фазовых модуляторов с рабочей длиной волны 532 нм.
  • Материал: MLN (магний-литиевый ниобат).
  • Рабочая длина волны: 532 нм.
  • Поляризация: линейная / горизонтальная.
  • Апертура: 2 мм.
  • Полоса пропускания: 1,75 ГГц (+/-10 МГц).

Фазовый электрооптический модулятор (ФЭОМ) - это устройство, которое используется для изменения фазы светового сигнала под воздействием электрического поля.

Принцип работы ФЭОМ основывается на изменении индекса преломления в материале под воздействием электрического поля, что приводит к изменению фазы света, проходящего через материал. Это позволяет модулировать фазу светового сигнала, что может быть использовано в различных приложениях, таких как оптическая связь, лазерная обработка материалов, оптическая интерферометрия и др.

Типичный ФЭОМ состоит из электрооптического кристалла, такого как, например, магния-литиевый ниобат (MLN), в котором световой сигнал проходит через область, на которую направлено электрическое поле. Под воздействием этого поля происходит изменение индекса преломления кристалла, что приводит к изменению фазы света. Таким образом, изменение напряжения или электрического поля позволяет управлять фазой пучка, что делает ФЭОМ универсальным инструментом в области оптики и оптических коммуникаций.

Параметр Значение Ед. измерения
Материал MLN (магний-литиевый ниобат)
Рабочая длина волны 532 нм
Поляризация линейная / горизонтальная
Пропускание >97 %
Апертура 2 мм
Искажение волнового фронта (для 633 нм) <λ/6
РЧ 1,75 ГГц
Полоса пропускания (на 3 дБ) <10 МГц
Макс. амплитуда модуляции (для 532 нм) <7,2 рад
Тип коннектора SMA-F

Чувствительность по температуре <0,5 МГц/℃
Входное сопротивление 50 Ом
Материал корпуса
Алюминиевый сплав

Тип охлаждения Кондуктивное охлаждение


  • Атомная физика (захват и охлаждение атомов).
  • Лазерная стабилизации частоты.
  • Спектроскопия высокого разрешения.
  • Лазерные системы ориентации по звездам (астрономия).

Модель Описание
PMR0019-L02G-020-532 Фазовый электрооптический модулятор. Длина волны 532 нм. Полоса пропускания 1,75 ГГц. Апертура 2 мм.
