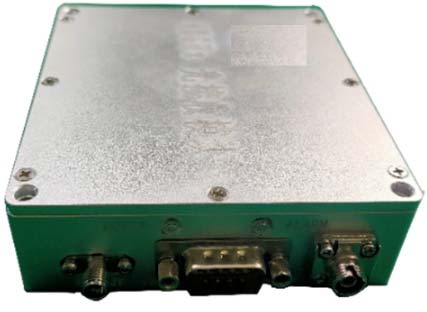

OM-RVC000NF - оптические приемники 40 ГГц
- Диапазон длин волн 1100 - 1620 нм
- Широкий диапазон частот 100 МГц - 40 ГГц
- Высокая дальность передачи до 20 км
- Высокий динамический диапазон
- Низкий уровень шума
- Превосходная EMC/EMI конструкция
OM-RVC000NF - оптические приемники с диапазоном длин волн 1100 - 1620 нм, а также широким диапазоном частот 100 МГц - 40 ГГц. Модуль имеет высокий динамический диапазон и низкий уровень шума. Также есть возможность выбора приемника со встроенным RF LNA (усилитель с низким уровнем шума). Серия оптических приемников OM-RVC000NF отличается превосходной EMC/EMI конструкцией и ровным частотным откликом.
| Параметр | Мин | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Диапазон частот (с LNA) | 0,3 | 40 | Гц | |
| Диапазон частот (без LNA) | 0,1 | 40 | Гц | |
| Диапазон длин волн | 1100 | 1620 | нм | |
| Рабочий диапазон температур | -20 | +50 | ℃ | |
| РЧ коннектор | K type (2,92 мм, 50 Ом), Female | |||
| РЧ обратные потери (с LNA) | -9,5 | -5 | дБ | |
| РЧ обратные потери (без LNA) | -9,5 | -8 | дБ | |
| Коэффициент усиления (c LNA) | 0 | 6 | дБ | |
| Коэффициент усиления (без LNA) | -36 | -33 | дБ | |
| Питание | DB-9(Male) | |||
| Оптический коннектор | FC/APC SM | |||
| Входная оптическая мощность насыщения | 10 | мВт | ||
| Рабочее напряжение постоянного тока | +12 | +20 | В | |
| Оптическая мощность | 9 | дБм | ||
| SFDR (1 ГГц) | 105 | 112 | дБ·Hz2/3 | |
| SFDR (10 ГГц) |
104
|
108 | ||
| SFDR (20 ГГц) | 102 | 106 | ||
| SFDR (40 ГГц) | 100 | 102 | ||
| Вход IP3(1 ГГц) | 21 | 23 |
дБм |
|
| Вход IP3(10 ГГц) | 20 | 22 | ||
| Вход IP3(20 ГГц) | 18 | 22 | ||
| Вход IP3(40 ГГц) | 21 | |||
| Рабочий ток (с LNA), +15 В | 360 | 410 | мА | |
| Рабочий ток (без LNA), +15 В | 20 | 50 | мА | |
| Рабочее напряжение | +14,5 | +15 | +18 | VDC |
| Габариты | 230 x 130 x 29 | мм |
- Спутниковая связь
- OFDM передача
- Беспроводная СВЧ передача
- Системы преобразования радиочастотного сигнала по оптоволокну (RFoF)
- Оптическая линия задержки
- Удаленное управление антенной
OM-RVC000NF - оптический приемник 40 ГГц 557.74(Kб)
