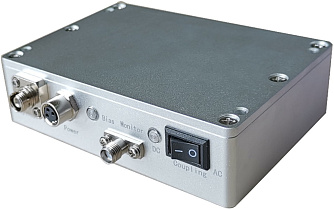

OM-RKC - Высокоскоростной оптический приемник с усилителем до 20 ГГц
OM-RKC - высокоскоростной оптический приемник с усилителем до 20 ГГц.
- Широкий диапазон частот от DC/AC до 20 ГГц.
- Максимальная входная оптическая мощность до +10 дБм.
- Время нарастания 18 пс.
- Высокая чувствительность 0,8 мА/мВт при 1310 нм.
- Высокий коэффициент усиления до 2800 В/Вт.
- Диапазон рабочих длин волн от 900 до 1700 нм.
Производитель: SKYASTAR
Особенности:
- Широкий диапазон частот: от DC/AC до 20 ГГц.
- Максимальная входная оптическая мощность: +10 дБм.
- Сверхбыстрый отклик, типичное время нарастания: 18 пс.
- Высокая чувствительность: 0,8 мА/мВт при 1310 нм.
- Высокий коэффициент преобразования: до 2800 В/Вт при 1310 нм.
- Широкий диапазон длин волн: от 900 до 1700 нм.
- Источник питания: от +12 В до +15 В.
- Контроль входной оптической мощности, типичное усиление: 1 В/мА.
- ВЧ-выход: 50 Ом.
- EMI/EMC.
- Высокая надежность.
Параметр | Мин. | Тип. | Макс. | Ед. измерения |
---|---|---|---|---|
Диапазон частот (AC) | 0,009 - 20 | ГГЦ | ||
Диапазон частот (DC) |
DC - 20 | |||
Диапазон длин волн | 900 - 1700 | нм | ||
Чувствительность (1064 нм) | 0,3 | 0,4 | - | мА/мВт |
Чувствительность (1310 нм) |
0,7 | 0,8 | - | |
Чувствительность (1550 нм) |
0,6 | 0,7 | - | |
Время нарастания (10%-90%) | - | 18 | 22 | пс |
Усиление преобразования (1310 нм) |
2000 | 2800 | - | В/Вт |
Оптическая мощность насыщения (AC) | - | - | 10 | дБм |
Оптическая мощность насыщения (DC) |
- | - | -3 | дБм |
NEP | - | 40 | - |
пВт/√Гц |
Рабочее напряжение | +11,8 | +15 | +15,5 | ВDC |
Рабочий ток | - | 200 | 300 | мА |
Рабочий диапазон температур | +10 | - | +35 |
°C |
РЧ коннектор |
K type (Female, 50Ω) |
- | ||
Оптический коннектор | FC/APC FC/PC | - | ||
Тип волокна | SMF-28 MM | - |
- Распределение сигналов на СВЧ антенны.
- Широкополосные линии задержки и системы обработки сигналов.
- Системы распределения частот.
- Тестирование и калибровка радаров.
- Фазированные антенные решетки (ФАР).
- Интерферометрические антенные решетки.
- Радиофотонные системы, аналоговые ВОЛП.
