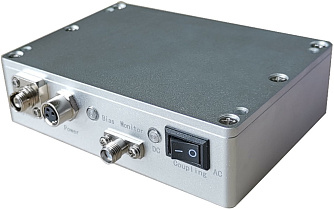

MR01 - высокоскоростные оптические приемники с усилителем до 18 ГГц
MR01 - серия высокоскоростных оптических приемников с усилителем до 18 ГГц.
- Диапазон частот 0 - 18 ГГц.
- Максимальная входная оптическая мощность 10 дБм.
- Диапазон рабочих температур (с TEC) от -40°C до +70°C.
- Чувствительность 0,8 мА/мВт (при 1550 нм).
- Коэффициент усиления до 1000 В/Вт.
- Диапазон рабочих длин волн 1000 - 1620 нм.
Высокоскоростные оптические приемники серии MR01 предназначены для преобразования оптических сигналов в электрические с высоким качеством и стабильностью. Устройство обеспечивает широкую полосу пропускания и высокую чувствительность, что делает его подходящим для применения в системах защищенной связи, передачи радиочастотных сигналов по оптоволокну, синхронизации систем и распределенных антеннах. Надежная конструкция и встроенная система управления температурой (ТЕС) позволяют использовать его в сложных условиях окружающей среды.
Особенности:
- Широкий диапазон частот.
- Сверхширокий диапазон рабочих температур.
- Сверхбыстрый отклик.
- Высокая чувствительность.
- Широкий диапазон длин волн.
- Контроль входной оптической мощности.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Диапазон частот (AC) | 0,009 - 18 | ГГЦ | ||
|
Диапазон частот (DC) |
DC - 18 | |||
| Диапазон длин волн | 1000 - 1620 | нм | ||
| Чувствительность (1064 нм) | 0,2 | 0,3 | - | мА/мВт |
|
Чувствительность (1310 нм) |
0,65 | 0,75 | - | |
|
Чувствительность (1550 нм) |
0,7 | 0,8 | - | |
| Время нарастания (10%-90%) | - | 20 | 24 | пс |
|
Усиление преобразования (1310 нм) |
- | -600 | - | В/Вт |
| Оптическая мощность насыщения (AC) | - | - | 10 | дБм |
|
Оптическая мощность насыщения (DC) |
- | - | 1 | дБм |
| NEP | - | 24 | - |
пВт/√Гц |
| Рабочее напряжение | +11,8 | +15 | +15,5 | ВDC |
| Рабочий ток | - | 300 | 1000 | мА |
| Рабочий диапазон температур (с TEC) | -40 | - | +70 |
°C |
| РЧ коннектор |
K type (Female, 50Ω) |
- | ||
| Оптический коннектор | FC/APC | - | ||
| Тип волокна | SMF-28 | - | ||
- Распределение сигналов на СВЧ антенны.
- Широкополосные линии задержки и системы обработки сигналов.
- Системы распределения частот.
- Тестирование и калибровка радаров.
- Фазированные антенные решетки (ФАР).
- Интерферометрические антенные решетки.
- Радиофотонные системы, аналоговые ВОЛП.
