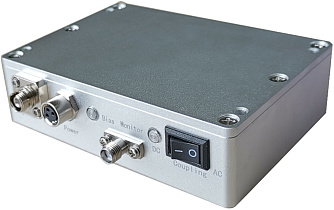

MA06 - высокоскоростные оптические приемники с усилителем до 18 ГГц
MA06 - серия высокоскоростных оптических приемников с усилителем до 18 ГГц.
- Диапазон частот от DC/AC до 18 ГГц.
- Максимальная входная оптическая мощность 10 дБм.
- Время нарастания 20 пс.
- Чувствительность 0,95 мА/мВт при 1310 нм.
- Коэффициент усиления до 2000 В/Вт.
- Диапазон рабочих длин волн 900 - 1700 нм.
Высокоскоростные оптические приемники серии MA06 с усилителем до 18 ГГц обеспечивают широкий частотный и спектральный диапазон для обработки оптических сигналов. Благодаря высокой чувствительности и быстрому отклику, устройства серии широко применяются в системах распределения частот, при тестировании и калибровке радаров, широкополосных линиях задержки и других областях.
Особенности:
- Широкий диапазон частот.
- Сверхбыстрый отклик.
- Высокая чувствительность.
- Широкий диапазон длин волн.
- Контроль входной оптической мощности.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Диапазон частот (AC) | 0,009 - 18 | ГГЦ | ||
|
Диапазон частот (DC) |
DC - 18 | |||
| Диапазон длин волн | 900 - 1700 | нм | ||
| Чувствительность (1064 нм) | 0,3 | 0,5 | - | мА/мВт |
|
Чувствительность (1310 нм) |
0,9 | 0,95 | - | |
|
Чувствительность (1550 нм) |
0,95 | 1,0 | - | |
| Время нарастания (10%-90%) | - | 20 | 24 | пс |
|
Усиление преобразования (1310 нм) |
- | 2000 | - | В/Вт |
| Оптическая мощность насыщения (AC) | - | - | 10 | дБм |
|
Оптическая мощность насыщения (DC) |
- | - | -1 | дБм |
| NEP | - | 36 | - |
пВт/√Гц |
| Рабочее напряжение | +11,8 | +15 | +15,5 | ВDC |
| Рабочий ток | - | 200 | 300 | мА |
| Рабочий диапазон температур | +10 | - | +35 |
°C |
| РЧ коннектор |
K type (Female, 50Ω) |
- | ||
| Оптический коннектор | FC/APC | - | ||
| Тип волокна | SMF-28 | - | ||
- Распределение сигналов на СВЧ антенны.
- Широкополосные линии задержки и системы обработки сигналов.
- Системы распределения частот.
- Тестирование и калибровка радаров.
- Фазированные антенные решетки (ФАР).
- Интерферометрические антенные решетки.
- Радиофотонные системы, аналоговые ВОЛП.
