R-PD-70G - высокоскоростные фотоприёмники с усилителем до 70 ГГц
R-PD-70G - высокоскоростные фотоприёмники, предназначенные для регистрации светового сигнала.
- Диапазон длин волн 1260 - 1570 нм.
- Полоса пропускания 70 ГГц.
- Коэффициент усиления 30 В/Вт.
Производитель: ROFEA OPTOELECTRONICS

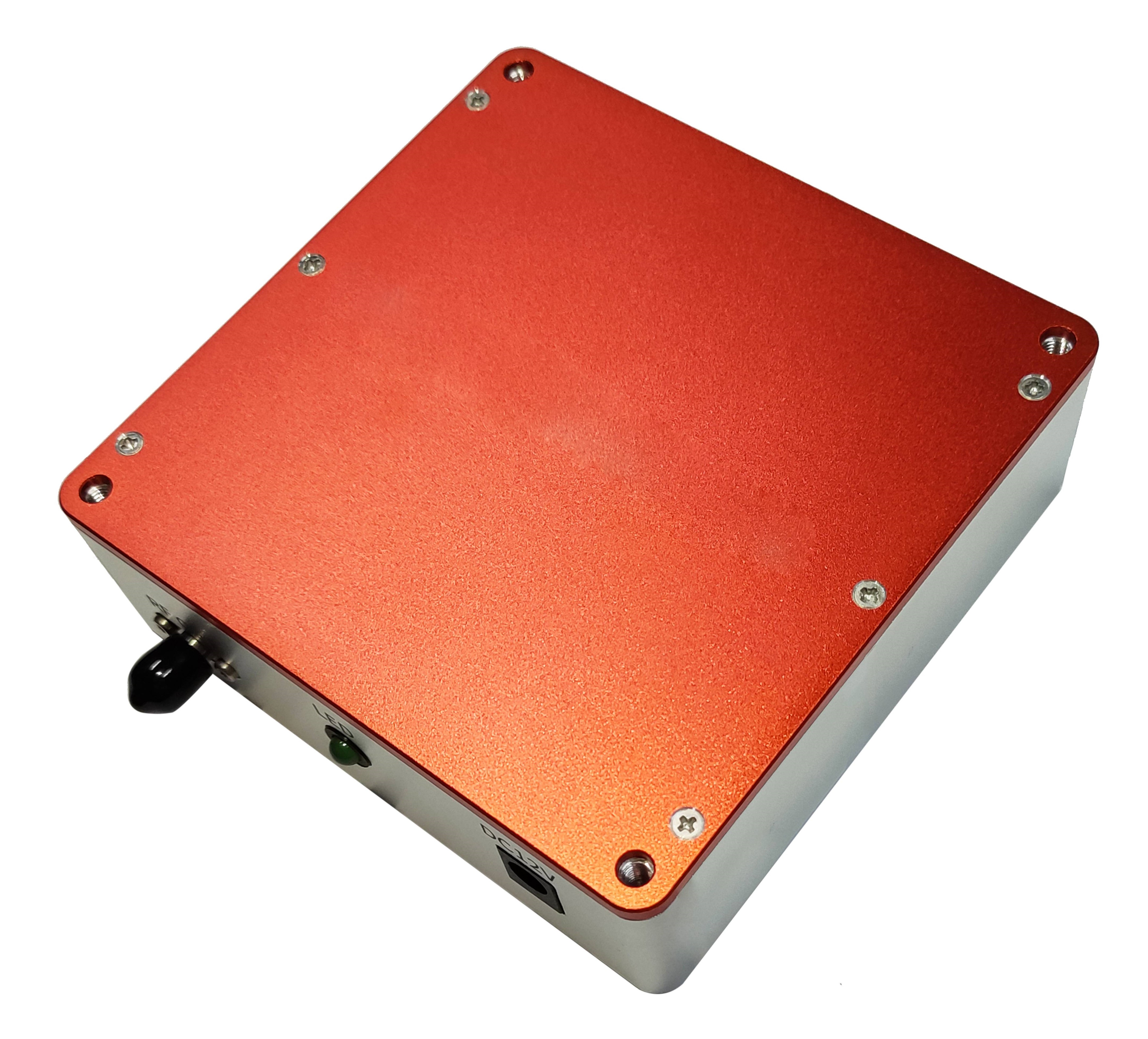

R-PD-70G представляют собой высокоскоростные фотоприёмники, предназначенные для обнаружения излучения в диапазоне частот до 70 ГГц. Эти приборы оснащёны высокопроизводительным PIN-детектором, а также одномодовым оптоволоконным входным разъёмом и выходным V-разъемом. Детекторы обладают высоким коэффициентом усиления и высокой чувствительностью. Также фотоприёмники оснащены DC/AC разъемами. В основном используются в высокоскоростных волоконно-оптических системах передачи данных, оптоволоконных сенсорных системах и других областях.
Особенности:
- Диапазон длин волн 1260 - 1570 нм.
- Полоса пропускания 70 ГГц.
- Время отклика 5 пс.
- Компактная конструкция.
- Выходной V-разъем.
| Параметр | Обозначение | Ед. измерения | Мин. | Тип. | Макс. |
|---|---|---|---|---|---|
|
Рабочий спектральный диапазон
|
нм | 1260 | - | 1570 | |
|

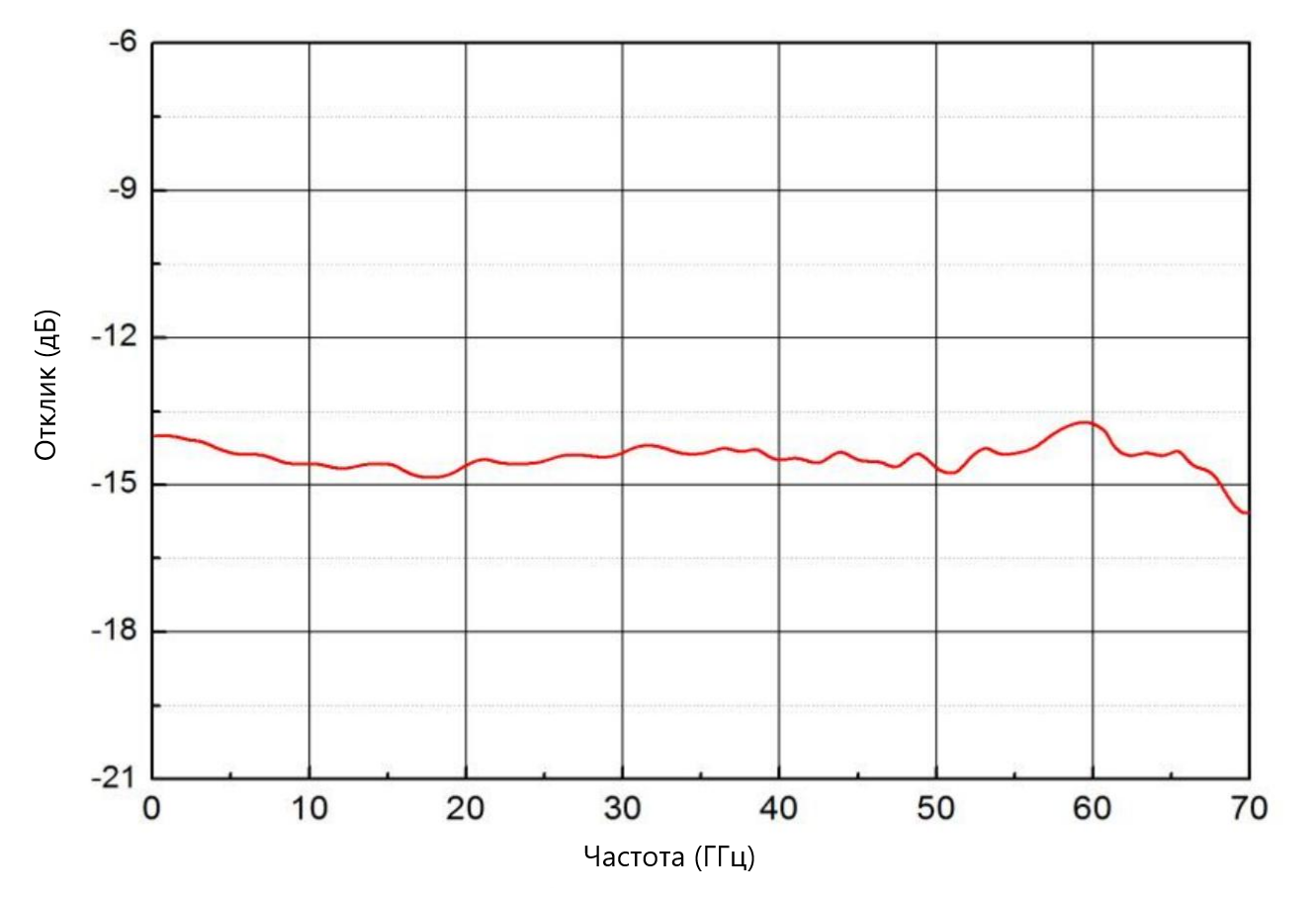

Полоса пропускания по уровню -3 дБ
|
BW | ГГц | - | 68 | 70 |
|
Темновой ток (при 25°C)
|
Id | нА | - | 20 | 60 |
|
Чувствительность (при 1550 нм)
|
R | А/Вт | 0,5 | 0,6 | - |
|
Время нарастания сигнала
|
Tr | пс | - | 5 | - |
|
Поляризационно-зависимые потери
|
PDL | дБ | - | 0,02 | 0,05 |
|
Оптические обратные потери
|
ORL | дБ | - | -8 | -6 |
|
Коэффициент усиления
|
G | В/Вт | - | 30 | - |
|
Электрические обратные потери
|
S22 | дБ | - | -10 | -8 |
|
Выходной импеданс
|
Z | - | 50 | - | |
|
Рабочее напряжение (DC)
|
Vop | В | 12 | ||
|

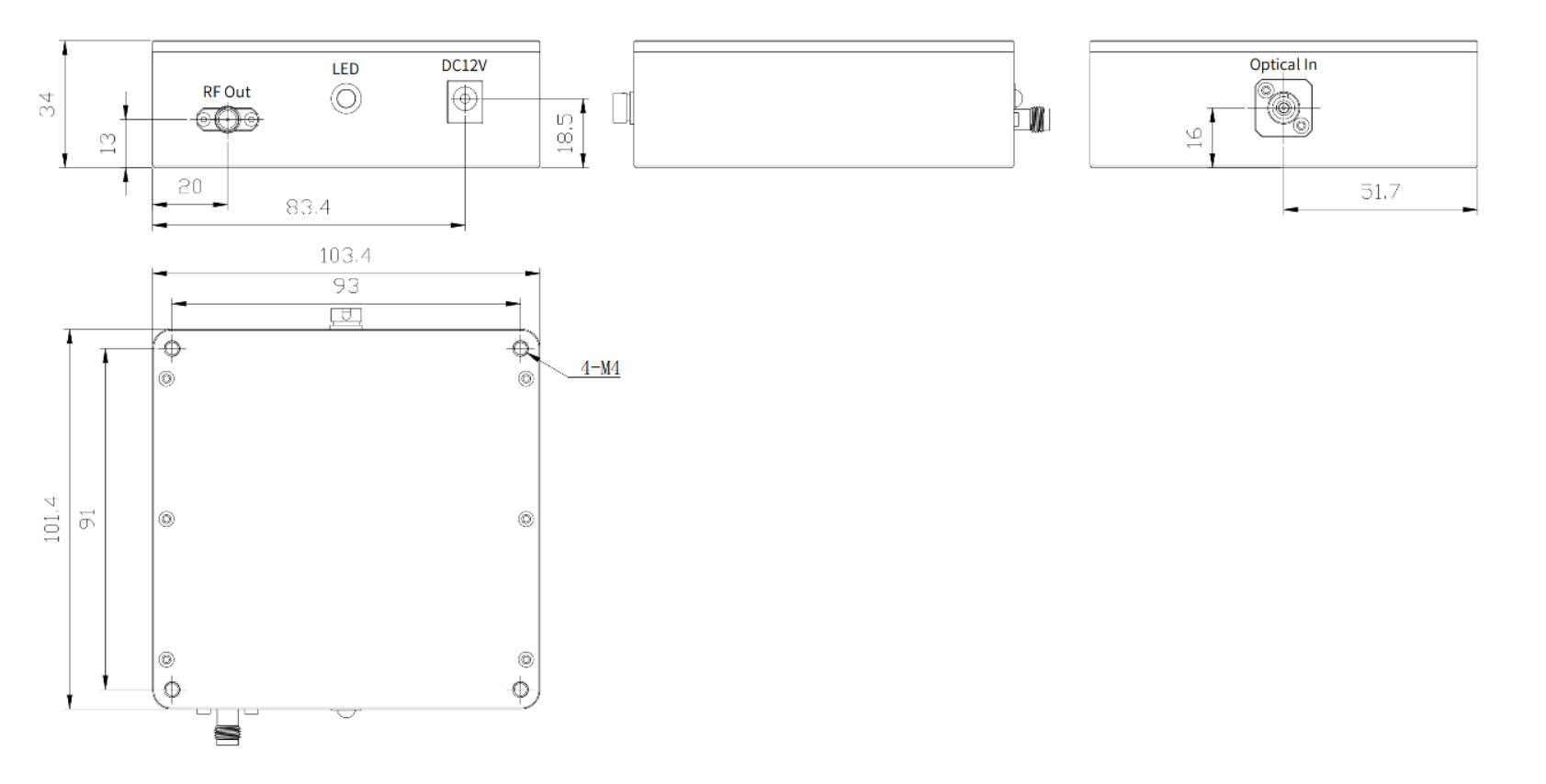

Размеры
|
LxWxH | мм | 103,4 x 101,4 x 34 | ||
|
Тип волокна
|
SM | ||||
|
Волоконный разъем
|
FC/PC, FC/APC | ||||
|
Выходной интерфейс
|
V(f) | ||||
|
Входная оптическая мощность
|
Pin | мВт | - | 5 | - |
|
Рабочее напряжение
|
Vop | В | - | 12 | - |
|
Рабочая температура
|
Top | °C | -10 | - | 60 |
|
Температура хранения
|
Tst | °C | -40 | - | 85 |
|
Влажность
|
RH | % | 5 | - | 90 |
- Высокоскоростное обнаружение световых импульсов.
- Высокоскоростная оптоволоконная связь.
- Микроволновые линии связи.
- Оптоволоконная сенсорная система Бриллюэна.
|
|
Фотодетектор | Полоса пропускания | Длина волны | Тип волокна | Тип разъема | Тип соединения |
|---|---|---|---|---|---|---|
| R | PD | 70G: 70 ГГц | A: 1260-1570 нм |
SM: одномодовое волокно |
FP: FC/PC FA: FC/APC |
DC |
| Модель | Описание | Наличие | |
|---|---|---|---|
| R-PD-70G | Высокоскоростной фотоприёмник с усилителем. Длина волны: 1550 нм. Полоса пропускания 70 ГГц. Коэффициент усиления 30 В/Вт. | Под заказ |
