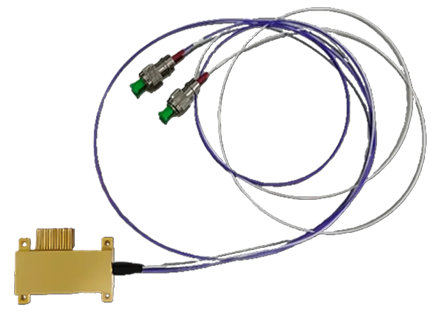

IQM20 - IQ модулятор 1550 нм 20 ГГц
IQM20 - это двойной параллельный модулятор Маха–Цендера на основе тонкоплёночного ниобата лития.
- Рабочий диапазон длин волн: 1530-1565 нм.
- Полоса модуляции: до 20 ГГц.
- Вносимые потери: 6 дБ.
- Полуволновое напряжение: 3,5 В.
Производитель: LD-PD
Конструкция тонкопленочного модулятора основана на двойной параллельной структуре, включающей два модулятора Маха–Цандера. Каждый модулятор имеет электрооптическую полосу пропускания более 20 ГГц. Для автоматического управления смещением предусмотрен контрольный фотодиод.
Особенности:
Особенности:
- X-срез тонкоплёночного ниобата лития.
- Работа в C-диапазоне.
- Полоса пропускания: >20 ГГц.
- Соответствие стандарту Telcordia GR-468-Core.
- Герметичная конструкция.
- Отличная линейность.
Оптические характеристики (25℃)
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Рабочая длина волны | ~1550 | нм |
| Коэффициент экстинкции DC | ≥25 | дБ |
| Обратные потери | ≤-15 | дБ |
| Вносимые потери | ~6 | дБ |
| Тип волокна | PM1550/SMF-28E |
Электрические характеристики (25℃)
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Электрооптическая полоса пропускания | I | Q | ГГц |
| ~20 | ~20 | ||
| РЧ нагрузка | 50 ±5 | Ом | |
|
Полуволновое напряжение (Parent) @50 кГц |
3~3,5 | В | |
| Полуволновое напряжение (Child) @50 кГц | 3~3,5 | В | |
| Сопротивление нагревателя | 4000 ± 10% | Ом | |
| Тепловое смещение полуволновой мощности (Parent) @DC | ~50 | мВт | |
| Тепловое смещение полуволновой мощности (Child) @DC | ~50 | мВт | |
| РЧ обратные потери (от 100 МГц до 30 ГГц) | -10 | дБ | |

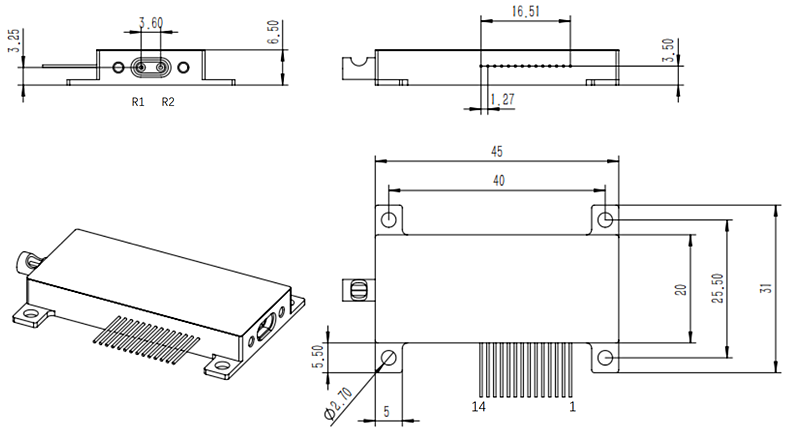

Предельно допустимые параметры
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Входная РЧ мощность | 10 | дБм | ||
| Тепловое смещение напряжения | 0 | 5 | В | |
| Рабочая температура | -20 | 70 | °C | |
| Температура хранения | -40 | 25 | 85 | °C |
| Относительная влажность | 5 | 50 | 90 | % |
- OFDM модуляция.
- QPSK модуляция.
- QAM модуляция.
- Однополосная модуляция с подавлением несущей.
- FMCW-лидар в автономном вождении.
