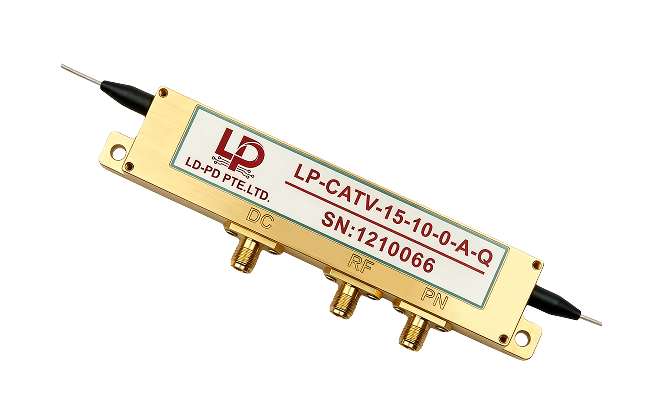

LP-CATV-15-10-0-A - балансный мостовой модулятор с Y-разветвителем
- Рабочая длина волны — 1550 нм.
- Рабочая полоса частот — 40–860 МГц с равномерной амплитудно-частотной характеристикой.
- Вносимые потери ≤4,5 дБ.
- Полуволновое напряжение ≤8,5 В.
LP-CATV-15-10-0-A — высокопроизводительный балансный мостовой модулятор с Y-разветвителем(Y-Branch Balanced Bridge Modulator, YBBM), предназначенный для работы в системах кабельного телевидения (CATV) с длиной волны 1550 нм, а также в современных волоконно-оптических измерительных и сенсорных системах.
Устройство построено на основе интерферометра Маха—Цендера со встроенным бегущеволновым фазовым модулятором, что обеспечивает высокую линейность и стабильность при модуляции аналоговых оптических сигналов.
Балансная мостовая архитектура формирует два взаимодополняющих оптических выхода. Такая конструкция эффективно подавляет синфазные шумы и позволяет увеличить динамический диапазон, что особенно важно для высокоточных волоконно-оптических систем передачи сигналов.
Особенности:
- Рабочая длина волны — 1550 нм.
- Рабочая полоса частот — 40–860 МГц с равномерной амплитудно-частотной характеристикой.
- Вносимые потери ≤4,5 дБ.
- Полуволновое напряжение ≤8,5 В.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Общие характеристики | ||||
| Материал кристалла | Ниобат лития (LiNbO3) | |||
| Ориентация кристалла | X-срез, распространение вдоль оси Y | |||
| Оптические характеристики | ||||
| Рабочая длина волны | 1550 ± 10 | нм | ||
| Вносимые потери | 4,5 | дБ | ||
| Баланс выходных вносимых потерь | 1 | дБ | ||
| Коэффициент экстинкции | 20 | дБ | ||
| Оптические возвратные потери, мин. | -45 | дБ | ||
| Входная оптическая мощность | 100 | мВт | ||
| Электрические характеристики | ||||
| Полуволновое напряжение постоянного тока | 8,5 | В | ||
| Рабочая полоса частот | 2,5 | ГГц | ||
| Электрические возвратные потери | -8,5 | дБ | ||
| Входное сопротивление | 50 | Ом | ||
| Мощность радиочастотного сигнала | 30 | дБм | ||
| Модулятор интенсивности — радиочастотный порт | ||||
| Полуволновое напряжение при частоте 100 МГц | 6 | В | ||
| Рабочая полоса частот | 40 ~ 860 | МГц | ||
| Равномерность амплитуды | ±0.5 | дБ | ||
| Равномерность фазы | ±5 | ° | ||
| Электрические возвратные потери | -18 | дБ | ||
| Разница фаз на оптическом выходе | 0.26 | ° | ||
| Напряжение постоянного тока | 0 | В | ||
| Мощность радиочастотного сигнала | 24 | дБм | ||
| Модулятор интенсивности — порт смещения | ||||
| Полуволновое напряжение Vπ, постоянное | 5.0 | В | ||
| Сопротивление электрода | 10 | кОм | ||
| π/2 Напряжение смещения при 1550 нм | ±3 | В | ||
| Предельное напряжение постоянного тока | ±15 | В | ||
| Механические и экологические | ||||
| Размеры | 119,4 x 22,9 x 9,4 | мм | ||
| Входное волокно | Corning PM | |||
| Выходное волокно | Corning SM | |||
| Длина волокна | 80 | см | ||
| Рабочая температура | -5 ~ 70 | °C | ||
| Температура хранения | -40 ~ 80 | °C | ||
- Системы передачи кабельного телевидения (CATV) на длине волны 1550 нм.
- Волоконно-оптический датчик тока (FOCS).
- Оптическая когерентная томография (ОКТ): высокоскоростная модуляция оптического пути.
- Когерентная связь: фазочувствительная обработка сигналов.
