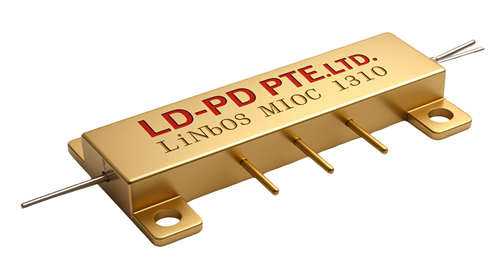

MIOC-13-09-80-N - многофункциональный модулятор 1310 нм
MIOC-13-09-80-N - многофункциональный модулятор на основе ниобата лития (LiNbO₃).
- Рабочий диапазон длин волн 1310 ± 20 нм.
- Вход 125/250 мкм, PM волокно.
- Выход 80/165 мкм, PM волокно.
- Полоса модуляции ≥ 300 МГц.
- Вносимые потери ≤ 3,5 дБ.
- Полуволновое напряжение ≤ 4 В.
Производитель: LD-PD
Многофункциональный модулятор MIOC-13-09-80-N - это новейшее устройство на основе ниобата лития (LiNbO₃), использующее передовую технологию протонного обмена с последующим отжигом (APE). Этот многофункциональный чип интегрирует в себя поляризатор, Y-разветвитель и два электрооптических фазовых модулятора. Специально разработанный для высокопроизводительных волоконно-оптических гироскопов (FOG), он обеспечивает исключительное отношение подавления поляризации и точную фазовую модуляцию, обладая при этом лучшими в отрасли компактными габаритами.
Особенности:
- Рабочий диапазон длин волн 1310 ± 20 нм.
- Вход 125/250 мкм, PM волокно.
- Выход 80/165 мкм, PM волокно.
- Полоса модуляции ≥ 300 МГц.
- Вносимые потери ≤ 3,5 дБ.
- Полуволновое напряжение ≤ 4 В.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Рабочая длина волны | - | 1310 ± 20 | - | нм |
| Вносимые потери | - | 3,5 | 4 | дБ |
| Полуволновое напряжение | - | - | 3,5 | В |
| Коэффициент деления | - | 48/52 ~ 52/48 | - | - |
| Полоса электрооптической модуляции | - | 300 | - | МГц |
| Коэффициент поляризационной экстинкции | -35 | -30 | -28 | дБ |
| Оптические обратные потери | -55 | - | - | дБ |
| Изменение вносимых потерь при макс. температуре |
|
≤0,5（-45 ~ +70°) |
|
- |
| Наклон формы сигнала | - | - | 1/250 | - |
| Поляризационные перекрестные помехи пигтейла в зависимости от температуры | - | - | -25 | - |
| Остаточная амплитудная модуляция (RIM) | - | 0,2 | - | % |
| Тип волокна |
Вход 125/250 мкм, PM волокно. Выход 80/165 мкм, PM волокно. |
мкм | ||
| Интерфейс | Au контактная площадка или 2-пин | |||
Предельные параметры
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Рабочая температура | -45 ~ +70 | ℃ |
| Температура хранения | -40 ~ +85 | ℃ |
| Максимальная входная мощность | 200 | мВт |
| Максимальное напряжение на входе | 15 | В |
- Волоконно-оптический гироскоп (FOG).
- Волоконно-оптический датчик тока (FOCS).
- Оптическая когерентная томография (ОКТ): высокоскоростная модуляция оптического пути.
- Когерентная связь: фазочувствительная обработка сигналов.
