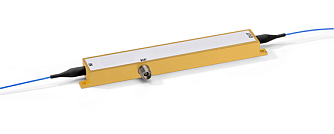

SSP-IQ-15-20G - высокочастотный IQ модулятор 1550 нм 22 ГГц
SSP-IQ-15-20G - серия широкополосных IQ электрооптических модуляторов Маха-Цендера на кристалле ниобата лития.
- Рабочий диапазон длин волн 1530 - 1570 нм.
- Полоса модуляции до 22 ГГц.
- Вносимые потери 7,0 дБ.
- Полуволновое напряжение 4,0 В.
Производитель: ROFEA OPTOELECTRONICS
IQ модуляторы серии SSP-IQ-15-20G созданы на основе специального кристалла ниобата лития, легированного титаном. Использованный в работе устройства метод модуляции DQPSK позволяет более эффективно передать информацию и понижает чувствительность системы к фазовым шумам и другим помехам. Оснащён фотодетектором для мониторинга выходного сигнала. Низкие вносимые потери, низкое полуволновое напряжение и высокий порог повреждений позволяют применять это устройство в требовательных наукоёмких областях, например, в оптических системах передачи данных с высокой пропускной способностью, LiDAR-системах и радиофотонике.
Ключевые особенности:
- Дифференциальная квадратурная фазовая модуляция.
- Широкая полоса электро-оптической модуляции до 22 ГГц.
- Высокая стабильность.
- Низкие вносимые потери.
Предельно допустимые параметры
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
|
Диапазон температур хранения |
-40 ~ +85 |
℃ |
|
|
Рабочий диапазон температур |
0 ~ +70 |
℃ |
|
| Относительная влажность воздуха при хранении | ≤90 | % | |
|
Относительная влажность воздуха при эксплуатации |
5 - 90 | % | |
| Напряжение постоянного тока на РЧ входах |
-4 — 4 |
В | |
| РЧ напряжение на РЧ входах |
≤8 |
В | |
| Входная оптическая мощность | ≤20 | мВт | |
| Напряжение, приложенное к фотодетектору (PD) |
≤15 |
В | |
Оптические характеристики
| Параметр | Условие | Минимальное значение | Среднее значение | Максимальное значение | Ед. измерения |
|---|---|---|---|---|---|
| Оптическая полоса пропускания | измеряется до точки, где мощность сигнала падает на 3 дБ по сравнению с максимальным значением при частоте 1.5 ГГц; 5% сглаживания малых сигналов | - | - |
22 |
ГГц |
| Рабочая длина волны | - | 1530 | - | 1570 | нм |
| Коэффициент экстинкции | - | 20 | - | - | дБ |
| Обратные потери | входной порт | 30 | - | - | дБ |
| Вносимые потери | без коннектора, на максимальной скорости передачи | - | - | 7 | дБ |
| Скорость модуляции | - | - | - | 22,5 | Гбод |
Электрические характеристики
| Параметр | Условие | Минимальное значение | Среднее значение | Максимальное значение | Ед. измерения |
|---|---|---|---|---|---|
| Полуволновое напряжение Vπ | при скорости 22 Гбод | - | - | 3,5 | В |
| Полуволновое напряжение Vπ | при 1 кГц | - | - | 4 | В |
| Vπ на портах постоянного тока | V(Dci) - V(DCj) | - | - | 14 | В |
| РЧ Импеданс | - | - | 50 | - | Ом |
| Вносимые потери |
|
- | - | 7 | дБ |
| Электрические возвратные потери (S11) | 130 МГц < f < 20 ГГц | 10 | - | - | дБ |
| Электрические возвратные потери (S11) | 20ГГц < f < 30 ГГц | 6 | - | - | дБ |
- Радиофотоника.
- Системы с генерацией квантового ключа (QKG).
- Датчики и сенсоры.
- Цифровые системы связи.
