SSP-MT-MARS - интерферометры для анализа оптических коннекторов
- Измерение одно- и многоволоконных коннекторов.
- Разрешение 2,6 мкм.
- Время измерения 0,5 с (одноволоконный режим), 5 с (многоволоконный режим - 12).
- Угол 0º или 8º.
Интерферометры серии SSP-MT-MARS представляют собой высокоточные инструменты, предназначенные для измерения и анализа геометрии торцевой поверхности оптических коннекторов. Эти устройства способны создавать высокоточные трехмерные изображения топологии поверхности благодаря использованию мощного компьютера и передового программного обеспечения, обеспечивающего высокую скорость обработки данных.
Интерферометры SSP-MT-MARS используют сочетание белого и красного света для исследования многоволоконных коннекторов и белый свет - для одноволоконных коннекторов. Программное обеспечение позволяет контролировать измерения как одно-, так и многоволоконных коннекторов, а также осуществлять переключение между режимами в одно нажатие. Процесс фокусировки, калибровки и измерения полностью автоматизирован и выполняется программой.
Ключевые особенности:- Бесконтактные измерения с использованием белого света и высокая скорость измерений.
- Точная обработка данных обеспечивает высокую точность измерений.
- Новый надежный алгоритм гарантирует получение точных результатов даже при загрязнении поверхности ферулы.
- Высококачественный и долговечный зажим для крепления волокна.
- Автоматическое создание 3D профиля для детального исследования оптических коннекторов.
- Автоматическое формирование отчетов и тестовых данных в формате Excel.

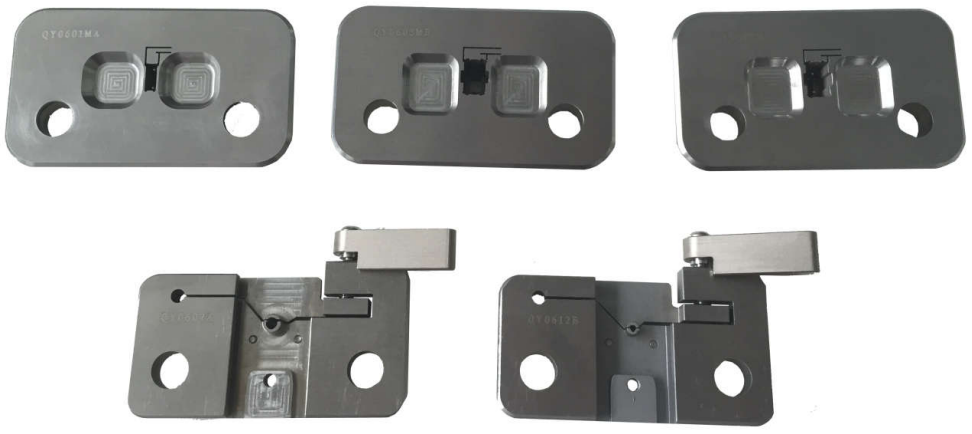

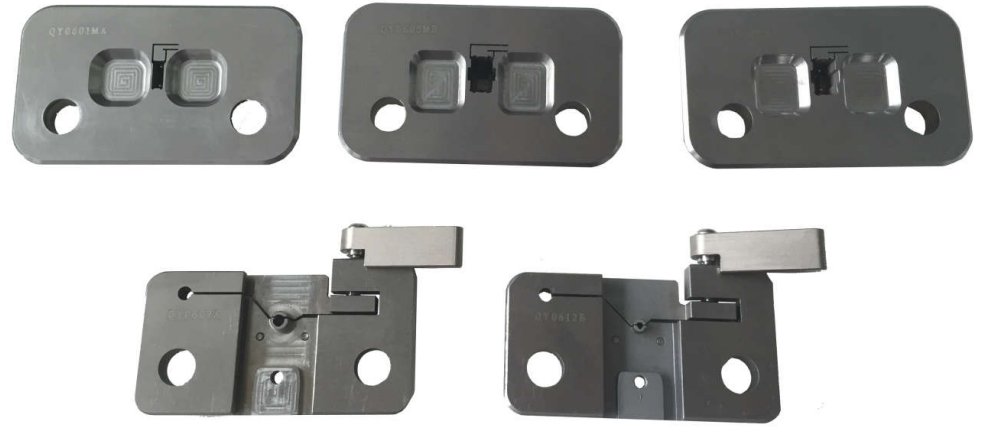

Быстрое измерение параметров до 72 волокон одновременно, специальные зажимы для крепления волокна:

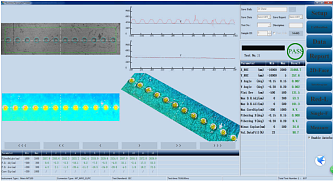

Простой и удобный интерфейс программного обеспечения:
Последняя версия распознает однорядные 16-жильные волоконно-оптические коннекторы:
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
|
MT mode (многоволоконный) |
|||
|
X/Y радиус кривизны
|
Диапазон измерений |
3 - ∞ |
мм |
| Повторяемость |
1 |
% | |
| Воспроизводимость | 3 | % | |
|
X/Y угол
|
Диапазон измерений |
0 или 8 |
° |
|
Повторяемость |
0,01 |
||
|
Воспроизводимость |
0,02 |
||
|
Высота волокна
|
Диапазон измерений |
0 - 8 | мкм |
|
Повторяемость |
0,015 |
||
|
Воспроизводимость |
0,025 |
||
|
Время измерения (MT-12, без автофокуса)
|
5 |
с |
|
|
Single mode (одноволоконный) |
|||
|
Радиус кривизны (ROC)
|
Диапазон измерений |
3 - ∞ |
мм |
| Повторяемость |
0,1 |
% |
|
| Воспроизводимость | 0,2 |
% |
|
|
Высота волокна
|
Диапазон измерений |
-150 - +150 |
нм |
|
Повторяемость |
1 |
||
|
Воспроизводимость |
2 |
||
|
Смещение вершины
|
Диапазон измерений |
0 - 500 | мкм |
|
Повторяемость |
1,0 |
||
|
Воспроизводимость |
1,5 |
||
|
Угол APC
|
Диапазон измерений |
0 или 8 |
° |
|
Повторяемость |
0,01 |
||
|
Воспроизводимость |
0,015 |
||
|
Время измерения
|
0,5 |
с |
|
|
Общие параметры
|
|||
|
Увеличение
|
2X |
- |
|
|
Разрешение
|
2,6 |
мкм |
|
|
Источник излучения
|
Красный и белый | - | |
|
Источник питания
|
220 В 50 Гц | - | |
- Тестирование оптических коннекторов.
- Измерение параметров одно- и многоволоконных коннекторов.
