Оборудование для сварки оптических волокон

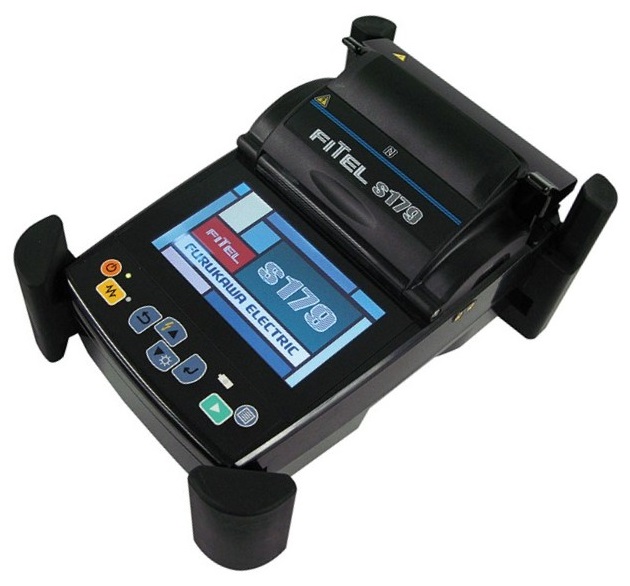

Мы предлагаем оборудование для сварки специальных оптических волокон: двулучепреломляющих (PM), фотонно-кристаллических (PCF), активных, волокон с большим диаметром кварцевой оболочки. Комбинация использования современных методов сварки ("Ring of Fire"), прецизионных подвижек и анализа дифракционной картины рассеивания на волокне позволяют достичь качественного соединения с наибольшей механической прочностью, наименьшими потерями и углом рассогласования осей двулучепреломления.
Подробнее
Качественный скол является одним из основных требований при проведении большинства технологических операций с оптическим волокном. Мы предлагаем широкий выбор скалывателей: от стандартных до специальных, позволяющих работать с волокнами малого и большого диаметра, регулировать скручивание и силу натяжения перед произведением насечки.
Подробнее
В зависимости от области применения в процессе производства на оптические волокна наносятся различные защитные покрытия, такие как акрилат (как стандартный, так и высокотемпературный), полиимид, карбон, металл. Также следует учитывать геометрические параметры как покрытия, так и самого волокна. В этом разделе Вашему вниманию представляется продукция, позволяющую найти решение для этой задачи.
Подробнее

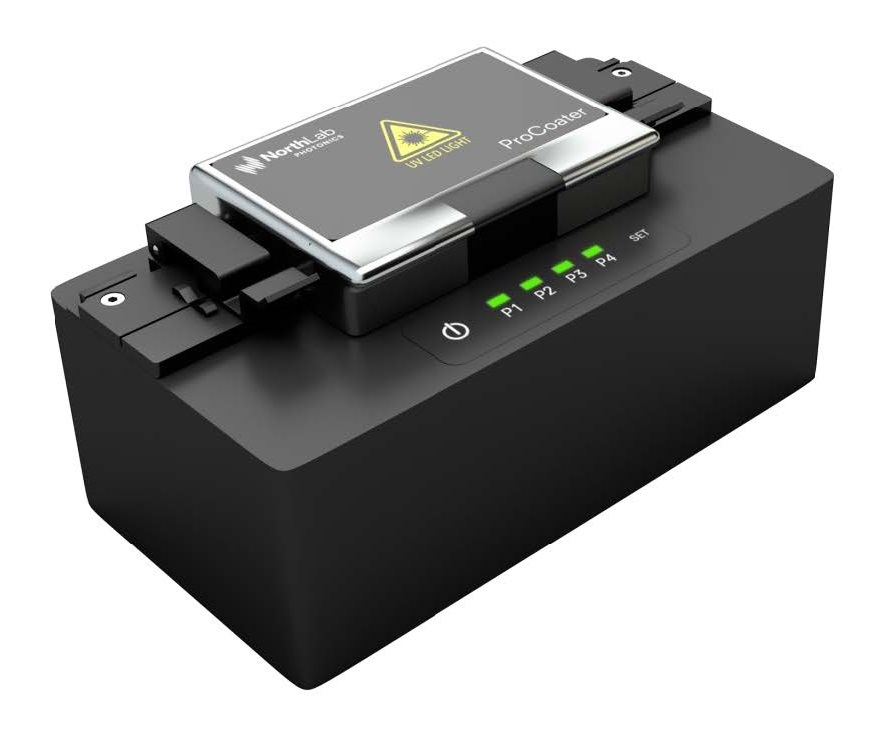

В ходе проведения различных технологических операций с оптическим волокном, таких как сварка или запись ВБР (волоконных решёток Брэгга), оператору необходимо снимать с волокна защитное покрытие (акрилат, полиимид и др.). Восстановление этого покрытия возможно путём использования специализированных устройств, использующих различные методы нанесения и отверждения покрытия.
Подробнее
Оптический микроскоп предназначен для оперативного контроля и анализа параметров торцевой поверхности оптического волокна и уже готовых коннекторов. Для более тщательного анализа торцевой поверхности, том числе для измерения его геометрических параметров, используются интерферометры. Мы предлагаем высокотехнологичные интерферометры и микроскопы для выполнения таких задач, как контроль сколотой поверхности при сварке оптического волокна, исследования и разработки в области волоконной оптики и др.
Подробнее

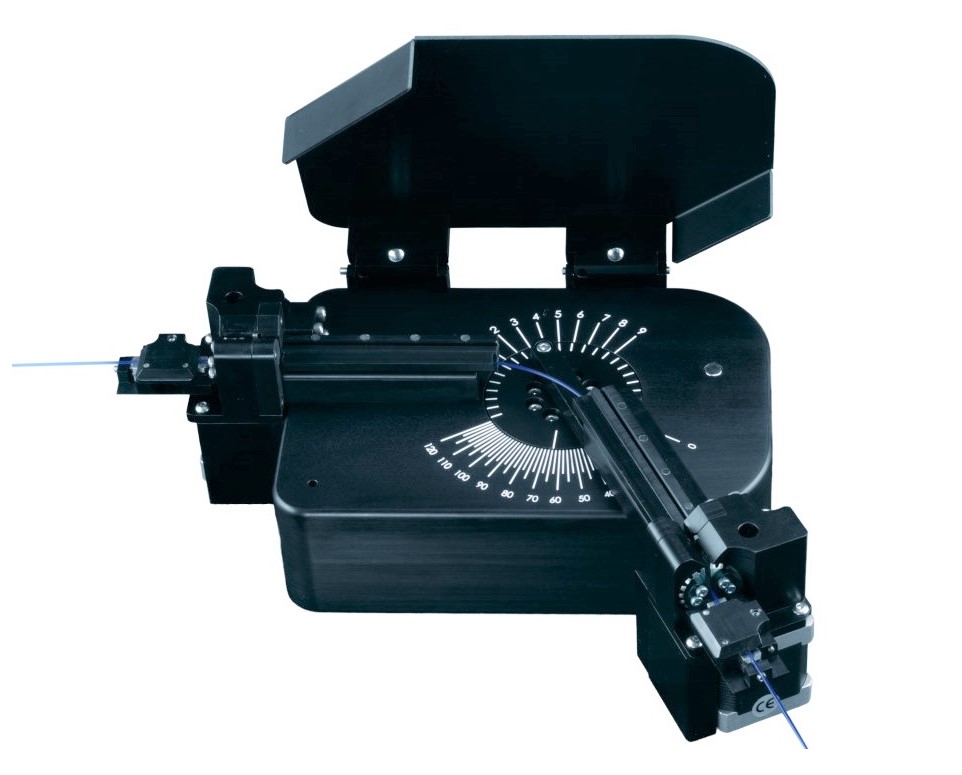

В ходе проведения исследований и технологических операций очень часто требуется провести контрольное натяжение и изгиб волокна, позволяющие выявить дефекты или необходимые зависимости параметров оптического волокна от приложенного механического напряжения. Мы предлагаем решения для проведения теста на продольное натяжение и изгиб волокна.
Подробнее

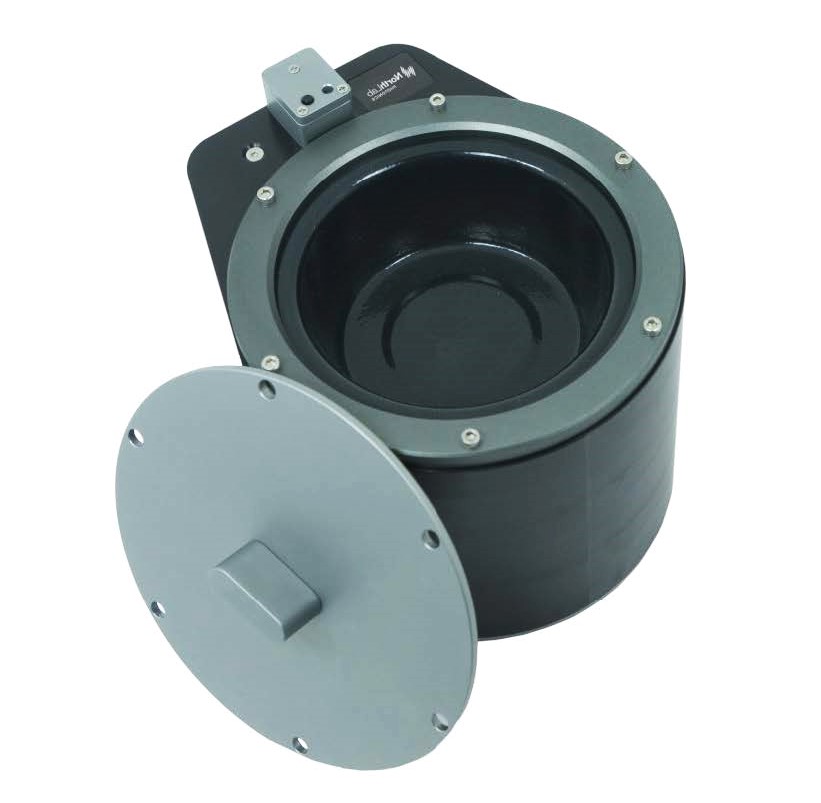

Качественная очистка поверхности волокна, не защищённой дополнительным покрытием, является одной из ключевых частей технологических операций. Мы представляем решение ультразвуковой очистки поверхности с использованием специальной кюветы.
Подробнее
Компания «Специальные системы. Фотоника» является поставщиком технологического оборудования для работы с оптическими волокнами.

Одной из самых важных технологических операций является сварка волокон. От качества сварки зависят такие важные параметры как оптические потери в области стыковки волокон и механическая прочность соединения. С дополнительными трудностями сталкиваются инженеры и исследователи, работающие со специальными волокнами, двулучепреломляющими, активными с двойной оболочкой, многосердцевинными, фотоннокристаллическими.

Неправильно подобранные параметры дуги приводят к повышенным поляризационным преобразованиям, рассогласованию световедущих частей, схлопыванию фотоннокристаллических волокон, повреждению структуры при передаче излучения высокой мощности.

Процесс сварки оптического волокно можно разделить на несколько основных этапов:

  • Подготовка волокна с сварке. Она включает в себя снятие защитного покрытия, очистку оптического волокна, произведение скола, анализ качества торцевой поверхности волокна;
  • Подбор параметров сварки оптического волокна. Правильно подобранные установки, такие как мощность и длительность дуги, расстояние между волокнами, положение электродов обеспечивают оптимальные свойства сварного соединения;
  • Процесс сварки;
  • Постобработка и анализ качества сварки. Область сварки волокон, освобождённая от защитного покрытия, может быть защищена рядом способов: либо КДЗС (комплектом защиты сварного соединения), либо путём восстановления защитного покрытия. Качество сварного соединения проверяется измерительным оборудованием таким как пара ИИ (источник излучения - измеритель оптического мощности), рефлектометр, экстинкциометр, интерферометр белого света. Подобные измерения зачастую включают в себя использование технологического оборудования для изгиба или продольного натяжения оптического волокна.

Наша компания в лице специалистов, имеющих опыт работы с технологическим оборудованием, сформировала оптимальный ряд продукции:

  • Сварочное оборудование для лабораторных и монтажных (телекоммуникационных) применений представлено аппаратами одного из ведущий мировых производителей - FITEL (Япония), являющейся дочерней компанией Furukawa Electric;
  • В качестве оптимального технологического оборудования для обработки оптических волокон были выбраны решения от лидеров компетенции в области гласс-процессинга - 3SAE и NorthLab.

Лаборатория:

В отличие от большинства компаний аналогичного профиля, мы обладаем оборудованной лабораторной зоной для работы и демонстрации приборов.
На базе нашей лаборатории проводятся следующие услуги:
  • Тестирование волоконно-оптических компонентов и кабелей
Для проведения измерений используется рефлектометр высокого разрешения (10 мкм) от компании LUNA - OBR4600, экстинкциометр ERM-202 и анализатор оптического спектра от компании Bristol Instruments.
  • Сварка и обработка специальных оптических световодов
В лаборатории нашей компании помимо прочих приборов используется передовой сварочный аппарат FITEL S184-SLDF V2, применяемый для стыковки как анизотропных оптических волокон, так и волокон большого диаметра. Оснастка для подготовки волокна к сварке представлена продукцией компаний NorthLab, FITELТермостриппер, скалыватели (в том числе волокон нестандартного диаметра), интерферометр для контроля качества скола и т.д. – всё оборудование задействовано не только в выполнении текущих работ, но и свободно демонстрируется заказчикам для ознакомления с линейкой предлагаемой продукции.

По желанию заказчика возможно обучение работе с оборудованием.

Специалисты компании «Специальные Системы. Фотоника» будут рады предоставить Вам любую дополнительную информацию и подобрать оптимальное решение под Ваш бюджет. Для составления заказа или получения консультации обратитесь к специалистам нашей компании.
