MPEM-100L - измеритель коэффициента поляризационной экстинкции
- Рабочий диапазон длин волн: 900-1700 нм.
- Одновременное измерение PER, мощности, угла.
- Динамический диапазон PER: до 50 дБ.
- Разрешение PER: 0,01 дБ
- Угловое разрешение: 0,06°.
- Удалённое управление: RS-232, GPIB.
MPEM-100L – многоканальный прибор для измерения коэффициента поляризационной экстинкции (PER), основанный на методе вращающегося поляризатора. Позволяет одновременно измерять PER, оптическую мощность и угол рассогласования (между плоскостью поляризации с наибольшей оптической мощностью и ключом коннектора), что важно для юстировки и выравнивания лазерных источников.

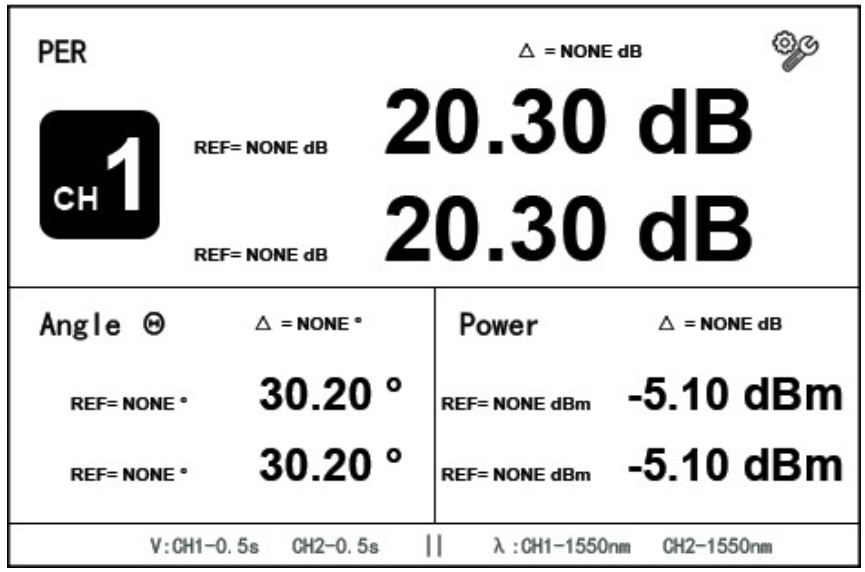

Отображение измеренных значений PER, угла поляризации и оптической мощности по каждому каналу представлено на рисунке ниже:
Встроенная высокочувствительная схема детектирования обеспечивает чувствительность по PER до −40 дБм. Точность измерения регулируется частотой вычисления PER на основе полученных данных. Применение прецизионного энкодера и серводвигателя гарантирует стабильность и точность измерения угла поляризации.

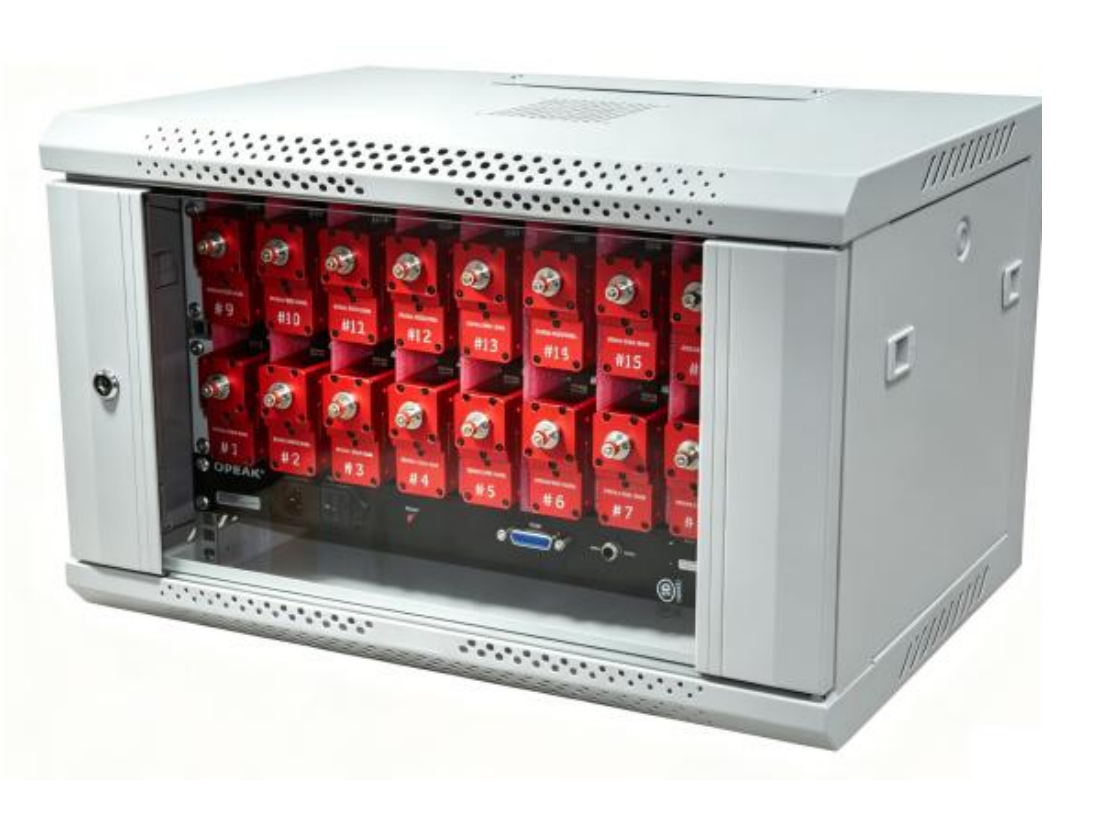

Интерфейс прибора поддерживает сменные оптические коннекторы FC/SC/LC. Доступны многоканальные конфигурации (до 20 каналов) для тестирования нескольких волокон или устройств одновременно. Удалённое управление осуществляется как с помощью RS-232, так и GPIB.

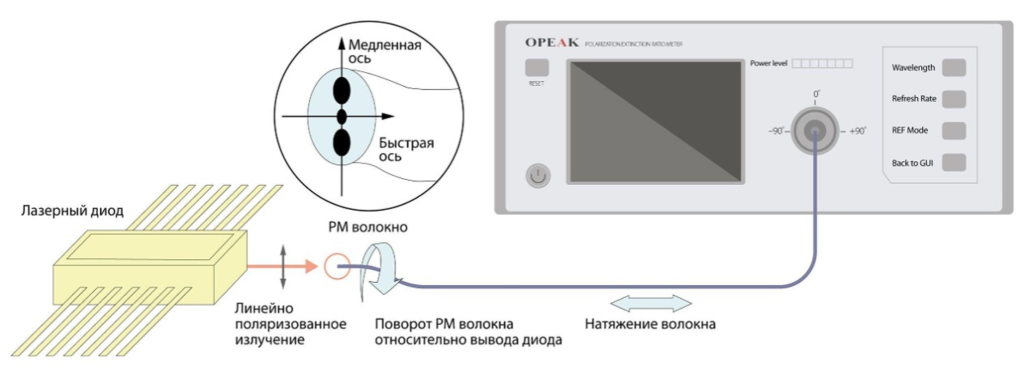

Пример использования
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
|
Оптические характеристики
|
|||
|
Рабочий диапазон длин волн
|
900 – 1700 | нм | |
|
Калибровочные длины волн
|
1064, 1310, 1550, 1590 | нм | |
|
Диапазон входной оптической мощности
|
-40 … +10 | дБм | |
|
Динамический диапазон PER (Pвх > -10 дБм)
|
0 … 50 | дБ | |
|
Динамический диапазон PER (Pвх > -20 дБм)
|
0 … 40 | дБ | |
|
Динамический диапазон PER (Pвх > -30 дБм)
|
0 … 30 | дБ | |
|
Динамический диапазон PER (Pвх > -40 дБм)
|
0 … 20 | дБ | |
|
Разрешение PER
|
0,01 | дБ | |
|
Точность PER
|
±0,15 | дБ | |
|
Угловое разрешение
|
0,06 | ° | |
|
Разрешение по оптической мощности
|
0,01 | дБм | |
|
Измеряемые параметры
|
PER, угол поляризации, оптическая мощность |
|
|
|
Тип оптического разъёма
|
FC / SC / LC (сменные) |
|
|
|
Электрические характеристики
|
|||
|
Тип питания
|
AC 100-240 В, 50/60 Гц |
|
|
|
Интерфейс связи
|
RS-232, GPIB |
|
|
|
Механические характеристики
|
|||
|
Габариты (Д×Ш×В)
|
53 × 40 × 20/30 | см | |
|
Количество каналов (4U)
|
4 / 8 / 10 (опционально) | каналов | |
|
Количество каналов (6U)
|
12 / 16 / 20 (опционально) | каналов | |
| Тип исполнения | Настольный прибор |
|
|
|
Условия эксплуатации
|
|||
|
Рабочая температура
|
5 … 45 | °C | |
|
Температура хранения
|
0 … 55 (без конденсата) | °C | |
|
Относительная влажность
|
до 75 | % RH | |
- Измерение коэффициента поляризационной экстинкции (PER) с синхронным измерением оптической мощности.
- Выставление углового положения осей двулучепреломляющего (PM) волокна при стыковке.
- Выставление положения PM волокна относительно источника излучения.
- Калибровка и проверка поляризационных характеристик PM-волоконных перемычек.
- Контроль качества сварки.
- Измерение PER в пассивных и активных поляризационных компонентах.
