MPEM-100S - измеритель коэффициента поляризационной экстинкции
- Рабочий диапазон длин волн: 600-1100 нм.
- Одновременное измерение PER, мощности, угла.
- Динамический диапазон PER: до 45 дБ.
- Разрешение PER: 0,01 дБ.
- Угловое разрешение: 0,06°.
- Удалённое управление: RS-232.

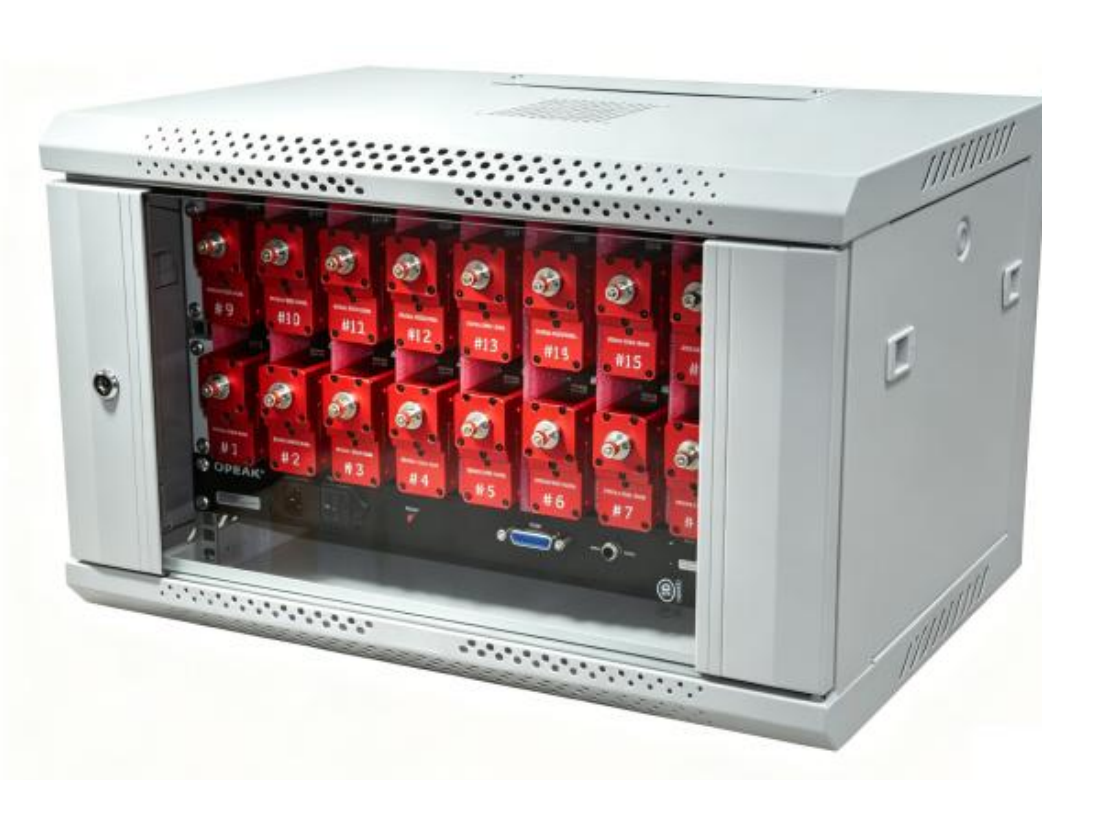

MPEM-100S – многоканальный прибор для измерения коэффициента поляризационной экстинкции (PER), основанный на методе вращающегося поляризатора. Позволяет одновременно измерять PER, оптическую мощность и угол рассогласования (между плоскостью поляризации с наибольшей оптической мощностью и ключом коннектора), что важно для юстировки и выравнивания лазерных источников.
Отображение измеренных значений PER, угла поляризации и оптической мощности по каждому каналу представлено на рисунке ниже:
Встроенная высокочувствительная схема детектирования обеспечивает чувствительность по PER до −40 дБм. Точность измерения регулируется частотой вычисления PER на основе полученных данных. Применение прецизионного энкодера и серводвигателя гарантирует стабильность и точность измерения угла поляризации.
Интерфейс прибора поддерживает сменные оптические коннекторы FC/SC/LC. Доступны многоканальные конфигурации (до 20 каналов) для тестирования нескольких волокон или устройств одновременно. Удалённое управление осуществляется через RS-232.
Пример использования
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Оптические характеристики | |||
| Рабочий диапазон длин волн | 600 – 1100 | нм | |
| Калибровочные длины волн | 780, 850, 980, 1064 | нм | |
| Диапазон входной оптической мощности | -40 … +13 | дБм | |
| Динамический диапазон PER (Pвх > -10 дБм) | 0 … 45 | дБ | |
| Динамический диапазон PER (Pвх > -20 дБм) | 0 … 40 | дБ | |
| Динамический диапазон PER (Pвх > -30 дБм) | 0 … 30 | дБ | |
| Динамический диапазон PER (Pвх > -40 дБм) | 0 … 20 | дБ | |
| Разрешение PER | 0,01 | дБ | |
| Точность PER | ±0,15 | дБ | |
| Угловое разрешение | 0,06 | ° | |
| Разрешение по оптической мощности | 0,01 | дБм | |
| Измеряемые параметры | PER, угол поляризации, оптическая мощность |
|
|
| Тип оптического разъёма | FC / SC / LC (сменные) |
|
|
| Электрические характеристики | |||
| Тип питания | AC 100-240 В, 50/60 Гц |
|
|
| Интерфейс связи | RS-232 |
|
|
| Механические характеристики | |||
| Габариты (Д×Ш×В) | 53 × 40 × 20/30 | см | |
| Количество каналов (4U) | 4 / 8 / 10 (опционально) | каналов | |
| Количество каналов (6U) | 12 / 16 / 20 (опционально) | каналов | |
| Тип исполнения | Настольный прибор |
|
|
| Условия эксплуатации | |||
| Рабочая температура | 5 … 45 | °C | |
| Температура хранения | 0 … 55 (без конденсата) | °C | |
| Относительная влажность | до 75 | % RH | |
- Измерение коэффициента поляризационной экстинкции (PER) с синхронным измерением оптической мощности.
- Выставление углового положения осей двулучепреломляющего (PM) волокна при стыковке.
- Выставление положения PM волокна относительно источника излучения.
- Калибровка и проверка поляризационных характеристик PM-волоконных перемычек.
- Контроль качества сварки.
- Измерение PER в пассивных и активных поляризационных компонентах.
