SSP-PolaELSFP-1000 - система измерения поляризационной экстинкции лазерных модулей ELSFP
- Измерение PER при длинах волн 1310 и 1550 нм.
- Максимальная входная мощность: 30 дБм при 1310 нм; 26 дБм при 1550 нм.
- Диапазон PER: 0–45 дБ при мощности +11…+26 дБм.
- Погрешность измерения PER: ±0,15 дБ при PER менее 30 дБ.
- Разрешение PER: 0,01 дБ.
- Температура термоциклирования: +5…+65 °C.
- Последовательные или параллельные многоканальные измерения.
SSP-PolaELSFP-1000 предназначена для измерения коэффициента поляризационной экстинкции (PER) и угла поляризации мощных узкополосных лазеров ELSFP и других источников с волоконным выходом с сохранением поляризации. Система применяется для входного и производственного контроля лазерных модулей, испытаний надёжности и исследования стабильности поляризации.
Измерения выполняются с помощью вращающегося поляризатора и термоциклирования тестового волокна. Для подключения мощных источников предусмотрен оптический аттенюатор. Тестовый кабель MT–FC отличается низкой чувствительностью к механическим напряжениям.
В зависимости от конфигурации система поддерживает последовательное тестирование одним измерителем или параллельные многоканальные измерения. Программное обеспечение обеспечивает управление измерениями, регистрацию данных, построение графиков и экспорт отчётов. Полученные результаты используются для оценки поляризационных характеристик и анализа причин их ухудшения.
| Параметр | Значение | Ед. Измерения | |
|---|---|---|---|
|
Длины волн, для которых нормирован диапазон PER
|
1310 / 1550 | нм | |
|
Максимальная входная оптическая мощность
|
30 / 26 | дБм | |
|
Диапазон PER
|
@мощность +11…+26 дБм
|
0 – 45 | дБ |
|
@мощность −5…+11 дБм
|
0 – 40 | дБ | |
|
@мощность −15…−5 дБм
|
0 – 30 | дБ | |
|
Погрешность измерения PER
|
±0,15 @PER < 30 дБ | дБ | |
|
Разрешение PER
|
0,01 | дБ | |
|
Погрешность измерения угла
|
±0,5° после калибровки по угловому образцу | ||
|
Угловое разрешение
|
0,028° | ||
|
Повторяемость измерения угла
|
±0,06° | ||
|
Погрешность измерения оптической мощности
|
±0,5 | дБ | |
|
Разрешение по оптической мощности
|
0,02 | дБ | |
|
Частота измерений модуля
|
До 10 измерений/с в обычном режиме; до 50 измерений/с в следящем режиме | ||
|
Вход измерительного модуля
|
FC | ||
|
Дисплей измерительного модуля
|
OLED, 2,42″, 128 × 64 пикселя | ||
|
Интерфейсы измерительного модуля
|
USB, UART | ||
|
GPIO измерительного модуля
|
DB9: два аналоговых выхода, две линии TTL ввода/вывода | ||
|
Питание измерительного модуля
|
15 В постоянного тока, 1 А | ||
|
Рабочая температура измерительного модуля
|
0…+40 | °C | |
*Характеристики приведены при температуре 23 ± 5 °C.

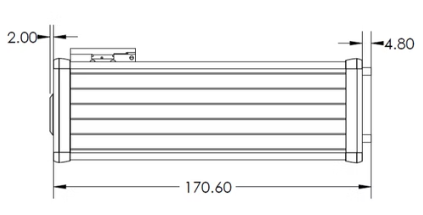

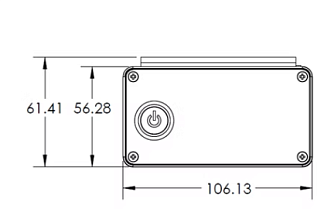

Характеристики блока термоциклирования:
| Параметр | Значение | Ед. Измерения |
|---|---|---|
|
Диапазон задаваемой температуры
|
+5…+65 | °C |
|
Скорость нагрева
|
5 | °C/с |
|
Скорость охлаждения
|
3 | °C/с |
|
Ширина охлаждающей пластины
|
16 | мм |
|
Максимальная допустимая ширина размещаемой волоконной сборки
|
12 | мм |
|
Питание
|
12 В постоянного тока, 1 А | |
|
Интерфейс
|
USB |
*Характеристики приведены при температуре 23 ± 5 °C.
- Входной и производственный контроль лазерных модулей.
- Испытания надёжности, исследование стабильности поляризации.
- Анализ причин ухудшения поляризационных характеристик.
