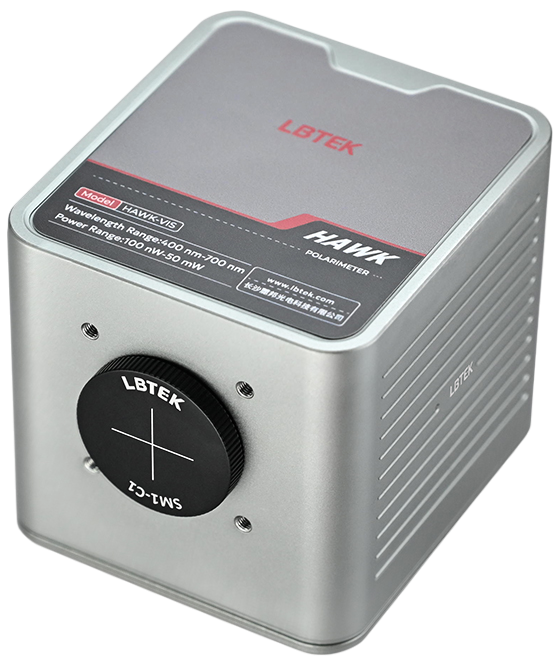

HAWK-VIS - анализатор поляризации

HAWK-VIS – прибор для измерения состояния поляризации (SOP), принцип действия которого основан на использовании вращающейся волновой пластины.
  • Диапазон длин волн: 400 – 700 нм.
  • Диапазон мощности: 100 нВт – 10 мВт.
  • Частота дискретизации: 30 – 190 Гц.
  • Режимы отображения данных: сфера Пуанкаре, эллипс поляризации, графики, таблицы.
  • Дополнительные функции: длительное измерение, ручная запись, юстировка, снимок экрана и др.
Производитель:  LBTEK

Анализатор поляризации HAWK-VIS предназначен для измерения состояния поляризации монохроматического коллимированного света. Падающий свет должен быть монохроматичным и когерентным. Прибор принимает коллимированный световой пучок диаметром до 3,0 мм. Далее он модулирует падающий свет вращающейся волновой пластиной. После модуляции свет проходит через анализатор, и оптический сигнал обрабатывается с помощью быстрого преобразования Фурье. Полученные данные затем используются для восстановления вектора Стокса, из которого вычисляются азимут, эллиптичность и степень поляризации.

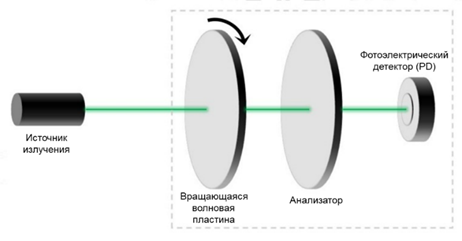

Схема принципа работы


Результаты измерений отображаются в программном обеспечении в виде эллипса поляризации, сферы Пуанкаре, графиков, таблиц. Стандартная точность измерения степени поляризации составляет ±1% (максимальная ±2%), а стандартная точность измерения азимута и эллиптичности на сфере Пуанкаре — ±0,1° (максимальная ±0,25°).

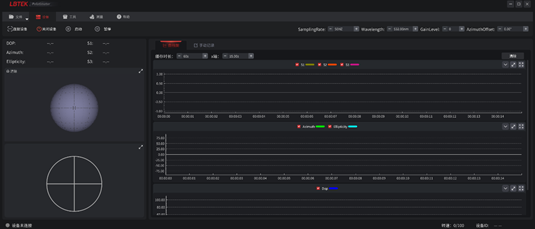

Интерфейс ПО

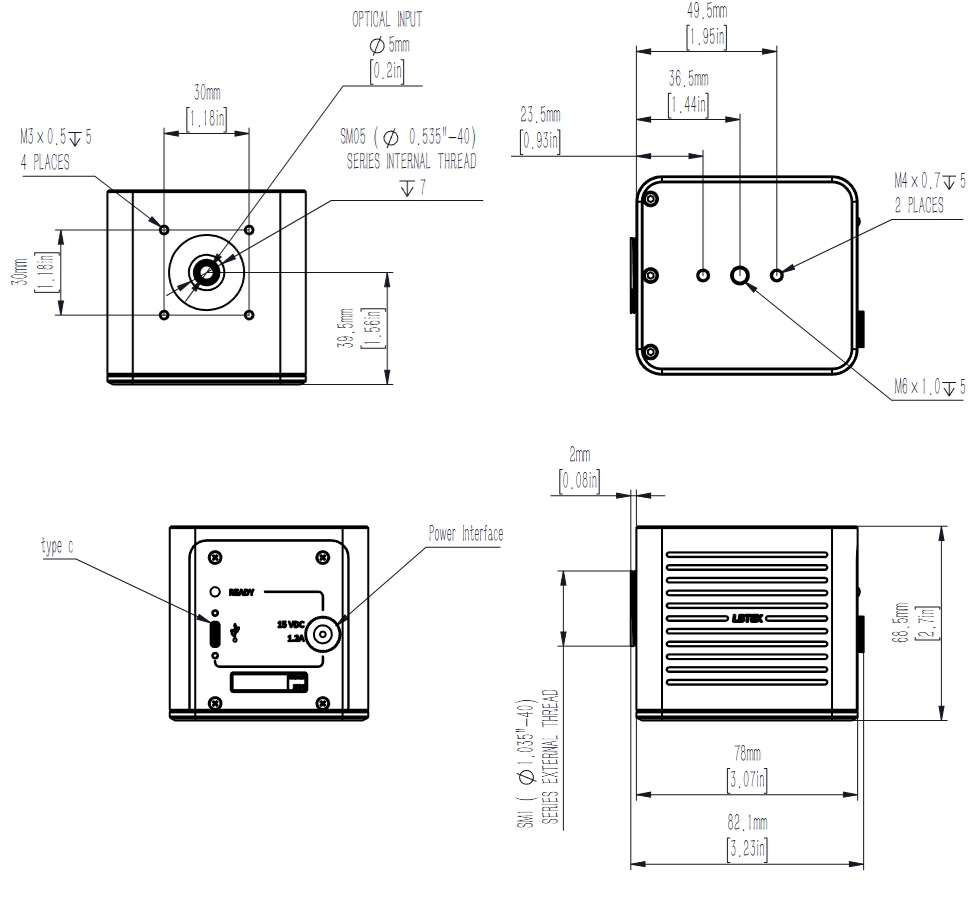

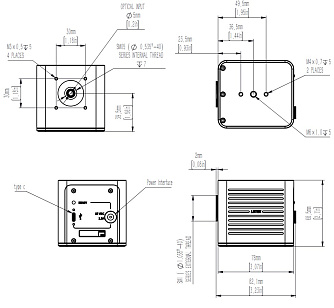

Передняя панель прибора оснащена внутренней резьбой SM05, внешней резьбой SM1 и четырьмя резьбовыми отверстиями М3, совместимыми с каркасной системой 30 мм. На основании предусмотрены монтажные отверстия M4/M6, обеспечивающие совместимость с различными оптическими компонентами.

Ключевые особенности

  • Диапазон длин волн: 400–700 нм.
  • Высокая точность измерения параметров поляризации: степень поляризации ±1% (макс. ±2%), азимут и эллиптичность ±0,1° (макс. ±0,25°).
  • Метод измерения основан на вращающейся волновой пластине.
  • Несколько режимов отображения результатов измерений.
  • Высокая частота дискретизации: 30 – 190 Гц.

Параметр Значение Ед.измерения
Диапазон длин волн 400 – 700 нм
Диапазон мощности 100 нВт – 10 мВт
Частота дискретизации 30 – 190 Гц
Максимальный диаметр падающего пучка 3 мм
Максимальный угол расходимости падающего света 2 °
Точность измерения азимута Стандартная ±0,1°, максимальная ±0,25°
Точность измерения эллиптичности Стандартная ±0,1°, максимальная ±0,25°
Точность определения степени поляризации Стандартная ±1%, максимальная ±2%
Интерфейс передачи данных USB 2.0
Источник питания DC 15 В / 1,2 А
Время прогрева 15 минут
Температура хранения -40...+70
Рабочая температура +5...+40
Допустимая влажность <90%, без конденсата
Вес ≈500 г
Размеры 82,1 × 70 × 68,5 мм
Тип монтажных отверстий Передняя панель: внутренняя резьба SM05 / внешняя резьба SM1, совместима с каркасными системами 30 мм
Нижняя панель: монтажные резьбовые отверстия M4/M6

Режимы отображения данных Сфера Пуанкаре, эллипс поляризации, графики, таблицы
Дополнительные функции Ручная запись, длительное измерение, юстировка , снимок экрана
Поддержка языков разработки LabVIEW / C / C++ / C#

  • Измерение состояния поляризации в свободном пространстве и на выходе из оптоволокна.
  • Измерение степени поляризации (DOP).
  • Измерение коэффициента поляризационной экстинкции (PER).
  • Измерение поляризационно-зависимых потерь (PDL).
  • Измерение поляризационной модовой дисперсии (PDM).

Модель Описание
HAWK-VIS Анализатор поляризации. Диапазон длин волн: 400 – 700 нм. Диапазон мощности: 100 нВт–10 мВт. Частота дискретизации: 30–190 Гц.
