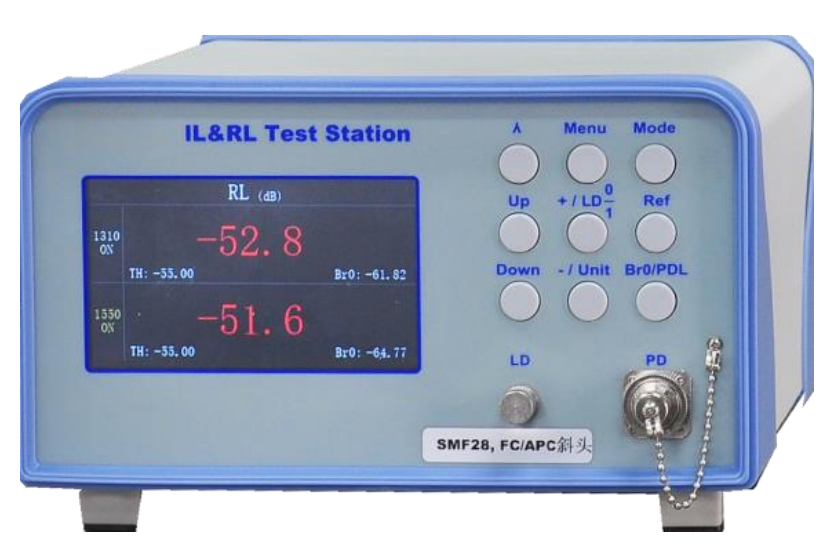

ZIL&RL - измерители прямых и обратных потерь
- Длина волны тестирования от 850 до 1610 нм.
- Диапазон измерения от -75 до +5 дБм.
- Мощность источника 1 мВт.
- Тестирование на двух длинах волн.
Измерители прямых и обратных потерь серии ZIL&RL представляют собой высокоточные инструменты для тестирования оптических устройств. Они оснащены интеллектуальным микропроцессором, высокостабильным источником света и высокоточным измерителем мощности. Благодаря использованию передовых технологий сбора данных, устройства обладают высоким динамическим диапазоном, позволяя детектировать мощность в диапазоне от +5 до -75 дБм. При работе со слабыми сигналами используется схема с низким сопротивлением и экранированием, что повышает чувствительность и обеспечивает эффективность измерений.
В качестве источника света используется DFB лазер в коаксиальном исполнении или корпусе «бабочка», который обеспечивает высокую эффективность и стабильность мощности. Измерители ZIL&RL широко используются для измерения прямых и обратных потерь в волоконно-оптических кабелях, пассивных компонентах и системах оптической связи. Эти устройства подходят как для производственных задач, так и для научных исследований и разработок.
Особенности:
- Высокая точность измерений благодаря высокостабильному источнику света и высокоточному измерителю мощности.
- Функция памяти позволяет не проводить повторную калибровку при включении.
- Поддержка тестирования вносимых потерь на двух длинах волн одновременно для повышения эффективности работы.
- Высокая чувствительность и разрешающая способность дисплея, быстрый отклик и высокая скорость измерений.
- Функция оповещения при превышении или снижении определенных значений.
- Разнообразные режимы тестирования.
- Поддержка измерения абсолютных и относительный значений оптической мощности.
- Передовые технологии сбора данных с улучшенным соотношением сигнал/шум и высоким динамическим диапазоном.
|
Параметры |
Мин. | Тип. | Макс. | Ед. измерения | |
|---|---|---|---|---|---|
|
Источник излучения
|
|||||
|
Длина волны
|
1310/1550 (опционально) |
нм | |||
|
Выходная мощность
|
- | 1 | - | мВт | |
|
Стабильность мощности
|
@15 мин. | - | ±0,01 |
±0,03 |
дБ |
| @8 ч | - |
±0,03 |
±0,05 |
дБ |
|
|
Выходной интерфейс
|
FC/APC (опционально) | ||||
|
Измеритель мощности
|
|||||
|
Размер детектора
|
2 | мм | |||
|
Диапазон определения мощности
|
@850 нм |
-65 |
- |
5 |
дБм |
| @980/1060 нм |
-70 |
- | 5 |
дБм |
|
| другие |
-75 |
- | 5 |
дБм |
|
|
Длина волны тестирования
|
850/980/1060/1310/1490/1550/1610 | нм | |||
|
Неточность
|
- | - | ±3 | % | |
|
Общие характеристики
|
|||||
|
Чувствительность измерения RL
|
65 | - | - | дБ | |
|
Разрешение измерения RL
|
0,1 | дБ | |||
|
Точность измерения RL
|
- | - | ±2 | дБ | |
|
Рабочее напряжение
|
110 | - | 240 | В / 50 Гц | |
|
Потребляемая мощность
|
- | - | 30 | Вт | |
|
Рабочая температура
|
15 |
- | 35 |
°C |
|
|
Температура хранения
|
-5 | - | 40 | °C | |
|
Интерфейс связи
|
RS232 |
||||
|
Габариты
|
320x220x136 | мм | |||
- Волоконно-оптические датчики.
- Разработка и производство оптических устройств.
- Тестирование систем оптической связи.
- Техническое обслуживание телекоммуникационных систем.
- CATV.
| ZIL&RL | X | 1 | Y |
|---|---|---|---|
| ZIL&RL: измеритель прямых и обратных потерь |
Длина волны: 1310/1550: две длины волны 1270/1310/1490/1577: четыре длины волны |
Источник излучения: 01: 1 мВт 05: 5 мВт |
Положение датчика: N: встроенный W: внешний |
