MCH-1064 - микрочиповые лазеры с длительностью до 500 пс
- Длина волны: 1064 нм.
- Энергия импульса: 1-3 мкДж.
- Длительность импульса: 350-600 пс.
- Частота повторения: 20-100 кГц.
- Высокая энергетическая стабильность.
- Профиль пучка TEM00.
- Одиночная продольная мода.
- Стабильность поляризации.

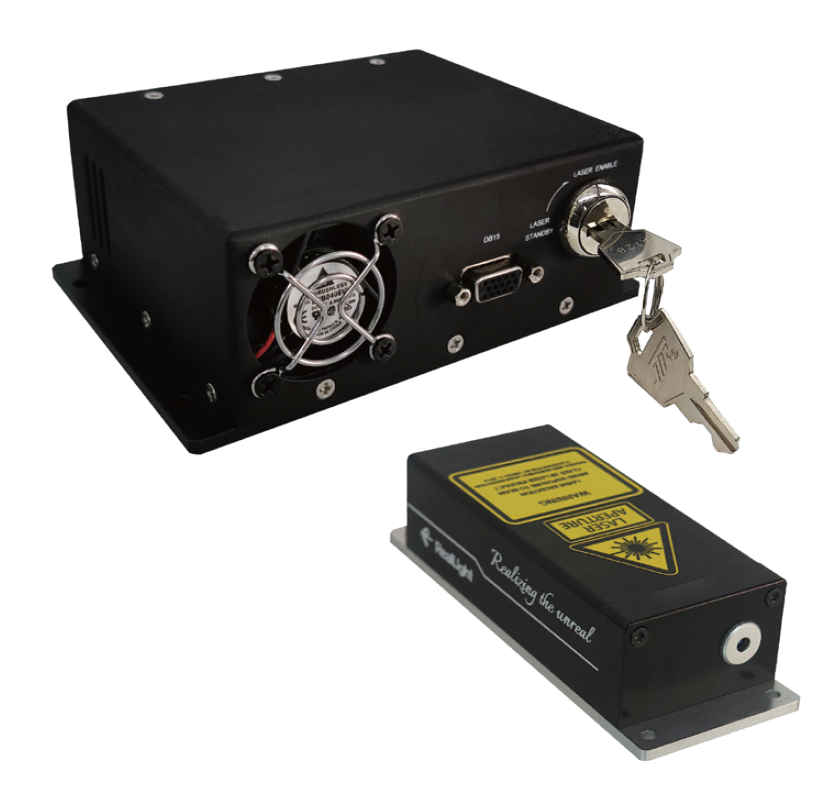

Компания RealLight предлагает серию микрочиповых лазеров с одиночной продольной модой MCH-1064. Они представляют собой компактные твердотельные лазеры с пассивной модуляцией добротности и диодной накачкой, работающие на длине волны 1064 нм. Длительность импульса может достигать 350-600 пс. В данной серии три модели: MCH-1064-20-3, MCH-1064-50-2 и MCH-1064-100-1. Модельный ряд охватывает лазеры с частотой повторения импульсов от 20 до 100 кГц и средней мощностью от 60 до 100 мВт. Стабильность мощности (RMS за 8 часов) остаётся на уровне менее 3%. Профиль пучка соответствует TEM00, а его расходимость по уровню 1/e2 не превышает 25-30 мрад как в горизонтальном, так и в вертикальном направлениях. Надежная и прочная конструкция лазеров идеально подходит для современных OEM-решений в промышленных применениях. Лазер оснащён интерфейсом управления RS-232, а его энергопотребление не превышает 40 Вт. Система поддерживает внутренний и внешний триггер. Лазеры серии MCH-1064 находят широкое применение в таких областях, как лазерная дальнометрия, рамановская спектроскопия, лазерная флуоресценция (LIF) и др.
Модельный ряд:- MCH-1064-20-3: частота повторения 20 кГц, энергия импульса 3 мкДж, длительность импульса 350 пс, средняя мощность: 60 мВт.
- MCH-1064-40-2: частота повторения 40 кГц, энергия импульса 2 мкДж, длительность импульса 400 пс, средняя мощность: 80 мВт.
- MCH-1064-50-2: частота повторения 50 кГц, энергия импульса 2 мкДж, длительность импульса 350 пс, средняя мощность: 100 мВт.
- MCH-1064-100-1: частота повторения 100 кГц, энергия импульса 1 мкДж, длительность импульса 500 пс, средняя мощность: 100 мВт.
| Параметр | Значение | Ед.измерения | |||
|---|---|---|---|---|---|
| MCH-1064-20-3 | MCH-1064-40-2 | MCH-1064-50-2 | MCH-1064-100-1 | ||
| Оптические параметры | |||||
| Длина волны | 1064 | нм | |||
| Частота повторения | 20 | 40 | 50 | 100 | кГц |
| Средняя мощность | 60 | 80 | 100 | 100 | мВт |
| Энергия импульса | 3 | 2 | 2 | 1 | мкДж |

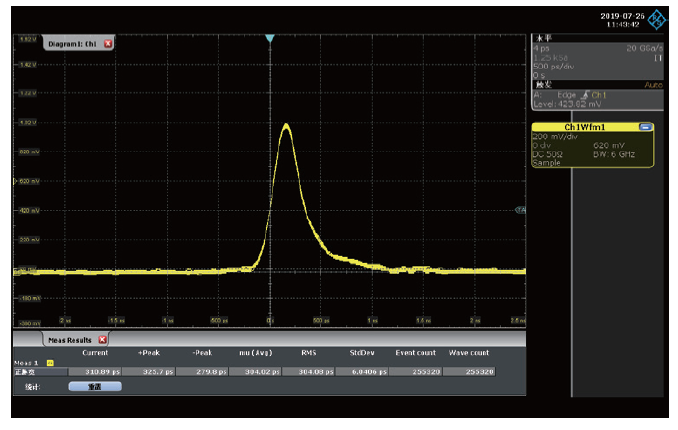

| Длительность импульса | 400 | 400 | 350 | 600 | пс |
| Стабильность мощности (8 часов) |
≤ 3 | % | |||

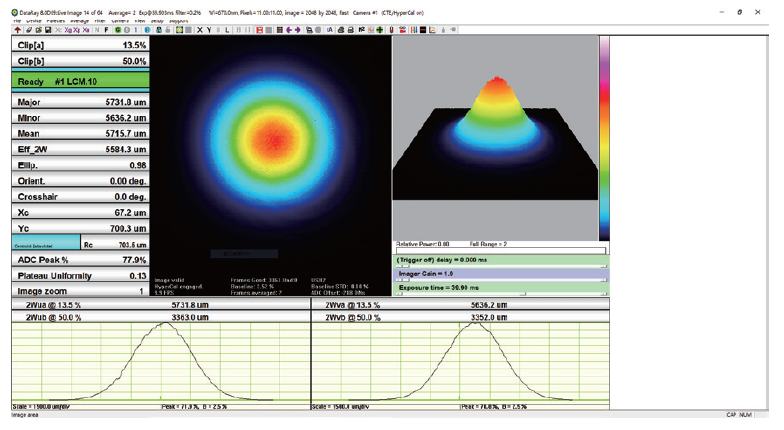

| Профиль пучка | TEM00 | ||||
| Расходимость пучка (по уровню 1/e2), (горизонтальная/вертикальная) | ≤ 25 | 22/22 (тип.) | ≤ 25 | ≤ 30 | мрад |
| Поляризация | ≥100:1 | ||||
| Параметры системы | |||||
| Источник питания | 100-240 | В перем. тока | |||
| 50/60 | Гц | ||||
| Управляющий интерфейс | RS232 | ||||
| Потребляемая мощность | ≤ 35 | ≤ 40 | ≤ 40 | ≤ 40 | Вт |

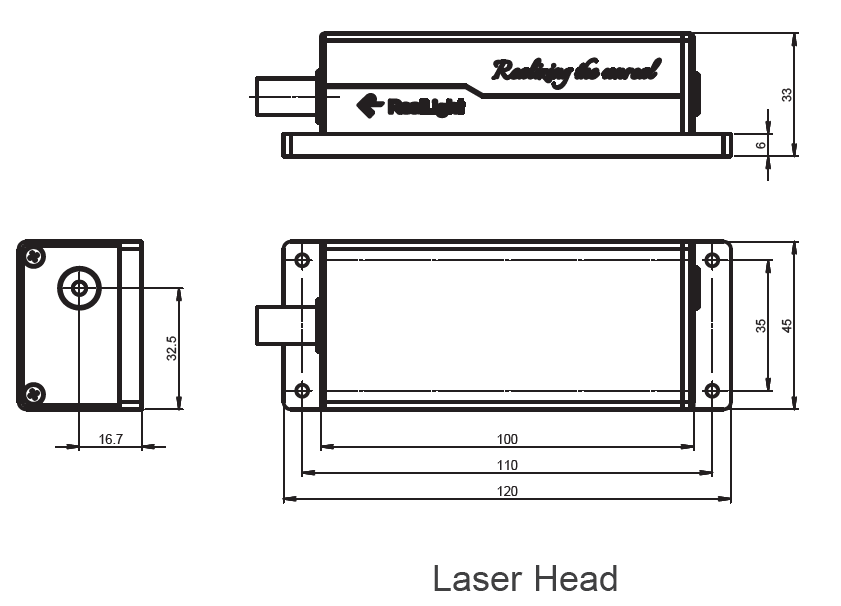

| Размер лазерной головки | 45×33×120 | мм | |||

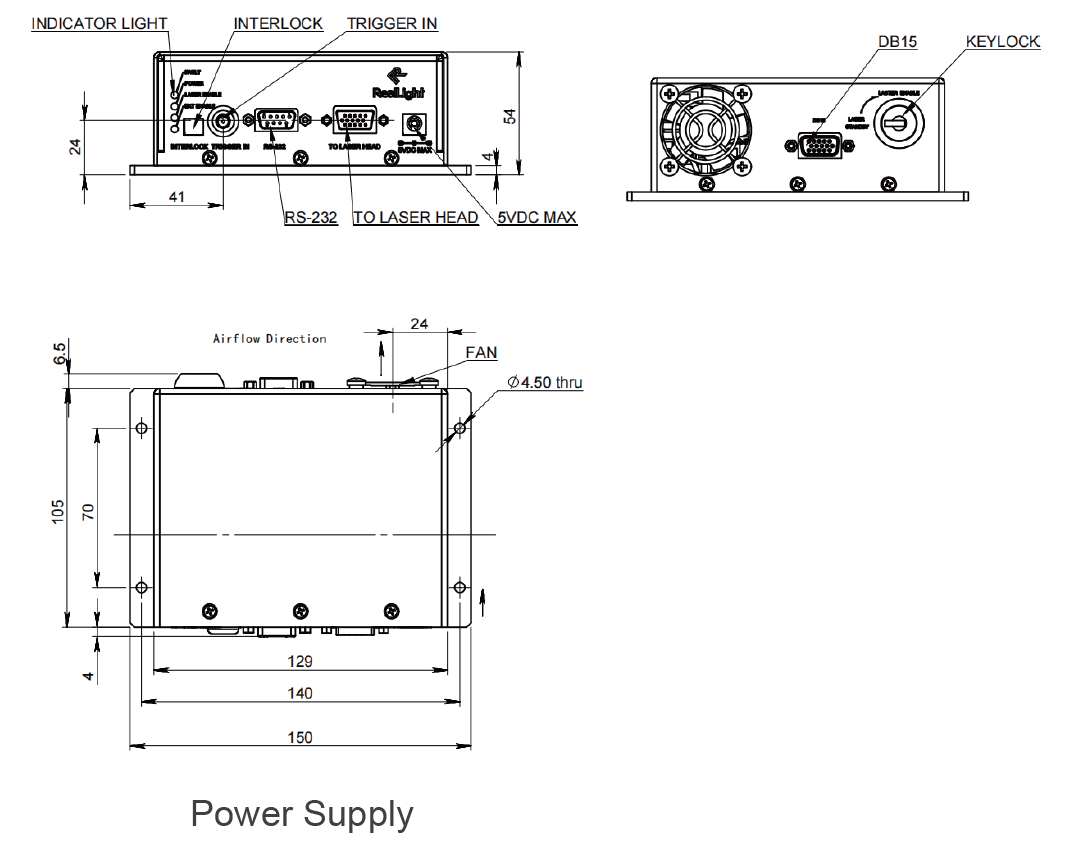

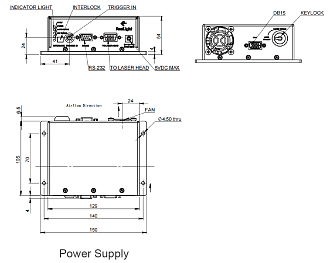

| Размер блока питания | 150×54×105 | мм | |||
| Рабочая температура | 15 - 35 | °С | |||
| Температура хранения | 0 - 60 | °С | |||
- Длины волн 355 нм и 266 нм доступны по запросу.
- Возможно настроить другую частоту повторения импульсов.
- Задающий генератор.
- Микрообработка материалов.
- Лазерная дальнометрия.
- Рамановская спектроскопия.
- Лазерная флуоресценция (LIF).
- Биофотоника.
- Фотолитография.
