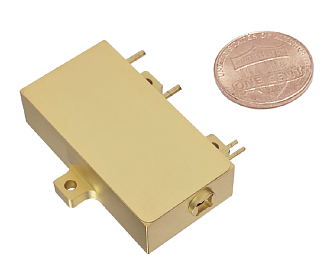

R1535-10-F11B - микрочиповые эрбиевые лазеры
- Длина волны: 1535 нм.
- Энергия импульса: 1,5 - 2 мДж.
- Длительность импульса: 10 нс.
- Частота повторения: 1 - 10 Гц.
- Пассивная модуляция добротности.
- Безопасное для глаз излучение.
- Компактный дизайн.
Компания RealLight представляет микрочиповые твердотельные лазеры с пассивной модуляцией добротности серии R1535-10-F11B. Устройства работают на длине волны 1535 нм, что соответствует безопасному для глаз диапазону. Приборы генерируют импульсы длительностью 10 нс с максимальной энергией до 2 мДж при частоте следования 1 - 10 Гц. Оптические характеристики лазеров отличаются высоким качеством: профиль пучка соответствует моде TEM00, а угловая расходимость не превышает 5,5 мрад. Среди ключевых преимуществ - отсутствие хвостового импульса, стабильная энергия импульса. Конструктивно лазеры выполнены как интегрированный модуль с диодной накачкой и встроенным лазерным кристаллом. Такое решение, наряду с компактными размерами, существенно упрощает установку и интеграцию устройства в системы. Благодаря сочетанию надёжности, стабильности параметров и удобства внедрения, лазеры серии R1535-10-F11B активно применяются в высокотехнологичных областях: лазерной дальнометрии, метеорологических радарах и LiDAR.
Модельный ряд:
- R1535-0.001-10-2000-F11B: частота повторения 1 Гц, энергия импульса 2000 мкДж, длительность импульса 10 нс.
- R1535-0.005-10-2000-F11B: частота повторения 5 Гц, энергия импульса 2000 мкДж, длительность импульса 10 нс.
- R1535-0.01-10-1500-F11B: частота повторения 10 Гц, энергия импульса 1500 мкДж, длительность импульса 10 нс.
| Параметр | Значение | Ед.измерения | ||
|---|---|---|---|---|
| Длина волны | 1535 | нм | ||
|
Энергия импульса
|
2 |
2 |
1,5 | мДж |
|
Частота повторения
|
1 |
5 |
10 | Гц |
|
Длительность импульса
|
10 |
нс | ||
|
Длительность импульса накачки
|
2,5 | мс | ||
|
Стабильность энергии (RMS)
|
3 | % | ||
|
Диаметр пучка
|
0,5 | мм | ||
|
Расходимость пучка
|
≤5 | ≤5,5 | мрад | |
|
Профиль пучка
|
TEM00 | |||
|
Амплитуда PIN-сигнала (при сопротивлении 50 Ом)
|
3 | В | ||
|
Рабочий ток
|
70 |
А | ||
|
Рабочее напряжение
|
4 | В | ||
|
Вес
|
100 | г | ||
|
Размеры
|
49,5x25x12 | мм | ||
|
Температура хранения
|
от -45 до 80 | °С | ||
|
Рабочая температура
|
от -40 до 65 | °С | ||
|
Выходной сигнал PD
|
Встроенный фотодиод | |||
- Метеорологические радары.
- Лазерные дальномеры.
