R1535-10-F31B - эрбиевые лазеры
Эрбиевые лазеры серии R1535-10-F31B с длиной волны излучения 1535 нм и пассивной модуляцией добротности на основе Er:Glass.
- Длина волны излучения 1535 нм.
- Энергия одиночного импульса 5 или 8 мДж.

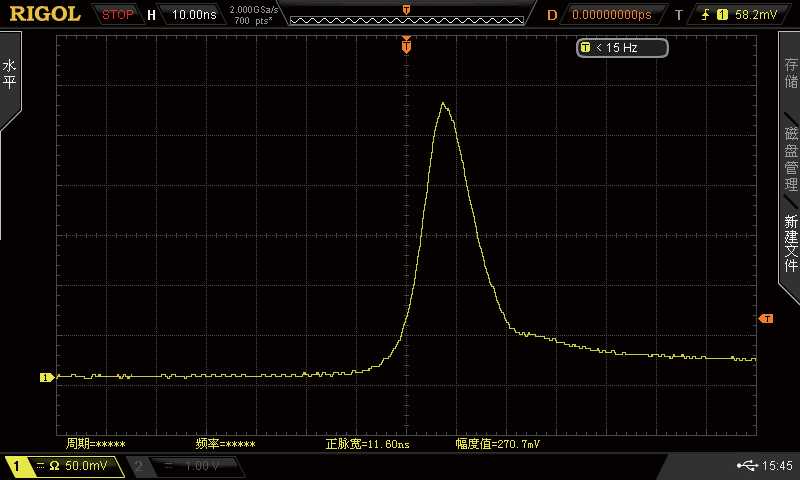

- Типичная длительность импульса 10 нс.
- Стабильность энергии (RMS) 3 %.

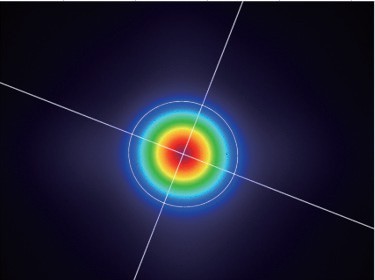

- Профиль пучка TEM00.
- Компактные габариты 80 × 60 × 21,8 мм.
- Рабочий диапазон температур −30…+50 °C.
Эрбиевые лазеры серии R1535-10-F31B представляют собой компактные импульсные источники излучения с длиной волны 1535 нм и пассивной модуляцией добротности на основе Er:Glass. Рабочая длина волны относится к безопасному для глаз спектральному диапазону.
Серия характеризуется стабильной энергией импульса, отсутствием хвостового импульса и профилем пучка TEM00. Интегрированная конструкция объединяет диодный модуль накачки и лазерный кристалл, обеспечивая компактное исполнение и удобство интеграции в оборудование. Доступны исполнения с энергией одиночного импульса 8 мДж при частоте повторения 1 Гц и 5 мДж при частоте повторения 5 Гц.
Особенности:
- Пассивная модуляция добротности, активная среда Er:Glass.
- Безопасная для глаз длина волны 1535 нм.
- Отсутствие хвостового импульса.
- Стабильная энергия импульса.
- Профиль пучка TEM00.
- Компактная интегрированная конструкция.
- Широкий диапазон рабочих температур.
| Параметр | R1535-0.001-10-8000-F31B | R1535-0.005-10-5000-F31B | Единица измерения |
|---|---|---|---|
| Длина волны | 1535 | нм | |
| Энергия одиночного импульса | 8 | 5 | мДж |
| Частота повторения импульсов | 1 | 5 | Гц |
| Длительность импульса, тип. | 10 | нс | |
| Длительность импульса накачки1 | ≤3 | мс | |
| Стабильность энергии (RMS) | 3 | % | |
| Диаметр пучка, тип. @ 1/e2 | 0,55 | мм | |
| Полная расходимость пучка | ≤6 | мрад | |
| Профиль пучка | TEM00 | ||
| Амплитуда сигнала PIN-фотодиода, тип., при 50 Ом | 3 | В | |
| Рабочий ток, тип. | 90 | А | |
| Рабочее напряжение | 12 | В | |

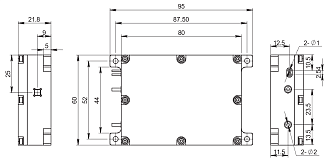

| Габариты (Д × Ш × В) | 80 × 60 × 21,8 | мм | |
| Масса | 250 | г | |
| Рабочая температура | −30…+50 | °C | |
| Температура хранения | −45…+80 | °C | |
| Выходной сигнал фотодиода | Встроенный фотодиод | ||
1 При работе во всём температурном диапазоне длительность импульса накачки составляет ≤3,5 мс.
- Лазерные дальномеры.
- LiDAR-системы.
- Метеорологические радары.
