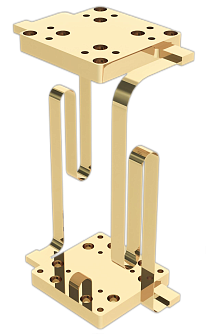

FTC – теплоотводящие переходные пластины

FTC - серия теплоотводящих переходных пластин, предназначенных для отвода тепла от образца при работе в вакууме.
  • Высокая теплопроводность.
  • Гибкая структура.
  • Все переходные пластины изготовлены из чистого титана.
  • Поставляется в комплекте с немагнитными винтами.
Производитель:  MULTIFIELDS TECHNOLOGIES
Узнать цену


Параметр Значение Ед. Измерения
Исполнение
FTC16.L** FTC25.L** FTC35.L**

Подходящая серия позиционеров
 Linear16 & Scanner16 Linear25 & Scanner25    Linear35 & Goniometer35 & Scanner35

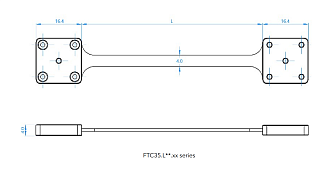

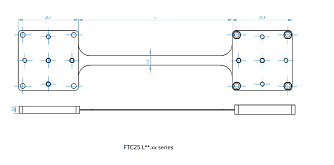

Размеры основной пластины
16 × 16 25 × 25 35 × 35
 мм
Размеры верхней пластины
16 × 16 25 × 25 35 × 35 мм
Толщина опорной пластины
2,5 мм
Толщина основной пластины
 4 мм
Длина медной соединительной фольги
35 / 65 / 100 мм
Температура окружающей среды
0,01 - 420 К
Давление окружающей среды
Атмосферное, высокий вакуум,
сверхвысокий вакуум
Максимальная магнитная индукция
35 Тл
Термометр и нагреватель (опционально)

Температурный диапазон
1,6 - 350 К
Провода
Термометры (4 контакта);
Нагреватель (2 контакта);
Провода из чистой меди, 36 awg
Сопротивление нагревателя
50 Ом
Максимальная мощность нагревателя
50 Вт
Теплопроводность при Т = 300 К
(FTC**.035mm / FTC**.065mm / FTC**.100mm)
 40 / 29 / 16 мВт/К


FTC##. L**. xx. CX:

## - верхняя пластина 16,25 и 35 мм.
** - длина (мм) между основной и верхней пластиной.
хх - подключение к криогенной системе холодной пластины.
CX - исполнение с термометром

  • Нанотехнологии и микросистемная техника.
  • Производство интегральных схем и полупроводниковых устройств.
  • Создание наноструктур.
  • Научные исследования.
  • Измерение высоких энергий.
  • Микроскопия сверхвысокого разрешения.
  • Электронная и сканирующая зондовая микроскопия.
  • Дифрактометрия.
  • Измерение диэлектрических/сегнетоэлектрических свойств, коэффициента магнитоэлектрической связи, теплопередачи, коэффициента термоЭДС, FMR (ферромагнитный резонанс).

Модель Описание
FTC16.L35.xx Теплоотводящая пластина. Размер верхней плиты 16 × 16 мм. Длина между основной и верхней пластиной 35 мм. Подключение к криогенной системе холодной плиты. Стандартное исполнение.
FTC16.L65.xx Теплоотводящая пластина. Размер верхней плиты 16 × 16 мм. Длина между основной и верхней пластиной 65 мм. Подключение к криогенной системе холодной плиты. Стандартное исполнение.
FTC16.L100.xx Теплоотводящая пластина. Размер верхней плиты 16 × 16 мм. Длина между основной и верхней пластиной 100 мм. Подключение к криогенной системе холодной плиты. Стандартное исполнение.
FTC16.L35.xx.CX Теплоотводящая пластина. Размер верхней плиты 16 × 16 мм. Длина между основной и верхней пластиной 35 мм. Подключение к криогенной системе холодной плиты. Исполнение с термометром.
FTC16.L65.xx.CX Теплоотводящая пластина. Размер верхней плиты 16 × 16 мм. Длина между основной и верхней пластиной 65 мм. Подключение к криогенной системе холодной плиты. Исполнение с термометром.
FTC16.L100.xx.CX Теплоотводящая пластина. Размер верхней плиты 16 × 16 мм. Длина между основной и верхней пластиной 100 мм. Подключение к криогенной системе холодной плиты. Исполнение с термометром.
FTC25.L35.xx Теплоотводящая пластина. Размер верхней плиты 25 × 25 мм. Длина между основной и верхней пластиной 35 мм. Подключение к криогенной системе холодной плиты. Стандартное исполнение.
FTC25.L65.xx Теплоотводящая пластина. Размер верхней плиты 25 × 25 мм. Длина между основной и верхней пластиной 65 мм. Подключение к криогенной системе холодной плиты. Стандартное исполнение.
FTC25.L100.xx Теплоотводящая пластина. Размер верхней плиты 25 × 25 мм. Длина между основной и верхней пластиной 100 мм. Подключение к криогенной системе холодной плиты. Стандартное исполнение.
FTC25.L35.xx.CX Теплоотводящая пластина. Размер верхней плиты 25 × 25 мм. Длина между основной и верхней пластиной 35 мм. Подключение к криогенной системе холодной плиты. Исполнение с термометром.
FTC25.L65.xx.CX Теплоотводящая пластина. Размер верхней плиты 25 × 25 мм. Длина между основной и верхней пластиной 65 мм. Подключение к криогенной системе холодной плиты. Исполнение с термометром.
FTC25.L100.xx.CX Теплоотводящая пластина. Размер верхней плиты 25 × 25 мм. Длина между основной и верхней пластиной 100 мм. Подключение к криогенной системе холодной плиты. Исполнение с термометром.
FTC35.L35.xx Теплоотводящая пластина. Размер верхней плиты 35 × 35 мм. Длина между основной и верхней пластиной 35 мм. Подключение к криогенной системе холодной плиты. Стандартное исполнение.
FTC35.L65.xx Теплоотводящая плита. Размер верхней плиты 35 × 35 мм. Длина между основной и верхней плитой 65 мм. Подключение к криогенной системе холодной плиты. Стандартное исполнение.
FTC35.L100.xx Теплоотводящая пластина. Размер верхней плиты 35 × 35 мм. Длина между основной и верхней пластиной 100 мм. Подключение к криогенной системе холодной плиты. Стандартное исполнение.
FTC35.L35.xx.CX Теплоотводящая пластина. Размер верхней плиты 35 × 35 мм. Длина между основной и верхней пластиной 35 мм. Подключение к криогенной системе холодной плиты. Исполнение с термометром.
FTC35.L65.xx.CX Теплоотводящая пластина. Размер верхней плиты 35 × 35 мм. Длина между основной и верхней пластиной 65 мм. Подключение к криогенной системе холодной плиты. Исполнение с термометром.
FTC35.L100.xx.CX Теплоотводящая пластина. Размер верхней плиты 35 × 35 мм. Длина между основной и верхней пластиной 100 мм. Подключение к криогенной системе холодной плиты. Исполнение с термометром.
