PAC04 - контроллеры пьезоэлектрических позиционеров
- Количество выходных каналов: 4.
- Выходное напряжение (регулируемое): 85-125 В.
- Частотный диапазон: 100-2000 Гц.
- Компактный корпус.
- Управление через сенсорный экран, кнопки, аналоговый вход (SMA) и ПК (USB Type-C).

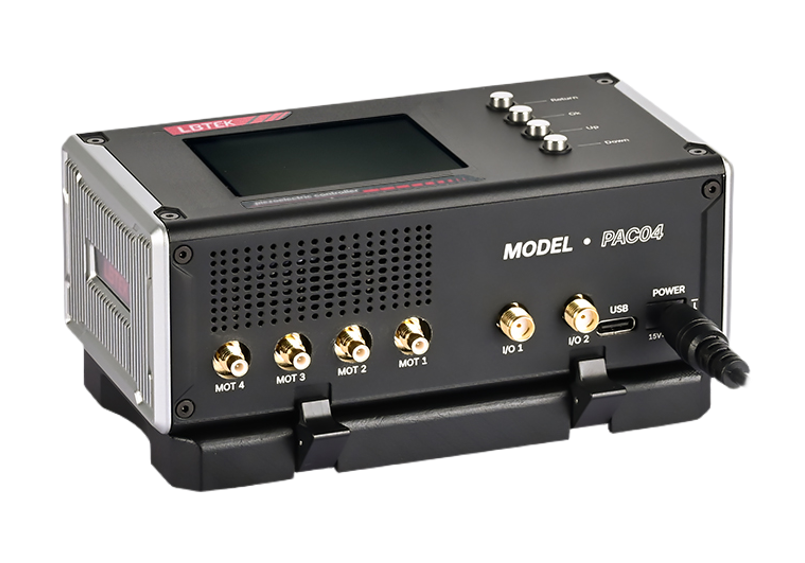

PAC04 – компактный четырёхканальный контроллер для управления пьезоэлектрическими приводами, включая пьезовинты, поворотные столики и оптические держатели. Устройство поддерживает два режима работы: четыре независимых канала (MOT1–MOT4) или два двухканальных режима (MOT1+MOT2, MOT3+MOT4) для синхронного управления двумя пьезоэлементами, что особенно востребовано при управлении двухосевыми системами и в задачах точного позиционирования и стабилизации луча.
Выходное напряжение регулируется в диапазоне 85-125 В, частота – от 100 до 2000 Гц. Контроллер предлагает четыре способа управления:
- Сенсорный экран;
- Механические кнопки;
- Аналоговый вход (разъёмы SMA) для внешних управляющих сигналов;
- ПК через USB Type-C с поддержкой управления по командам.
При включении контроллера верхняя панель с сенсорным дисплеем готова к работе сразу, без подключения к компьютеру. При выключении все настройки автоматически сохраняются для быстрого восстановления при следующем включении.
Для встраивания в автоматизированные системы предусмотрена поддержка популярных языков программирования: C, C++, C#, Python и LabVIEW, а также предоставляется SDK и примеры кода.
В комплекте с контроллером поставляется монтажная пластина с двумя M6 пазами и встроенными магнитами для быстрой установки на ферромагнитные поверхности оптических платформ. Также в комплект входит блок питания на 15 В постоянного тока.
| Параметр | Значение | Ед. измерения | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Выходные каналы | 4 (SMC, разъёмы) | шт. | |||||||
| Режимы работы | 4 независимых / 2 двухканальных пары | ||||||||
| Выходное напряжение | 85 … 125 | В | |||||||
| Выходная частота | 100 … 2000 | Гц | |||||||
| Входной сигнал (аналоговый) | ±10 (SMA, 2 шт.) | В | |||||||
| Интерфейс управления | USB Type-C | ||||||||
| Поддержка разработки | C/C++, LabVIEW, C#, Python | ||||||||
| Питание | 15 | В DC | |||||||
| Потребляемый ток | 2 | А | |||||||

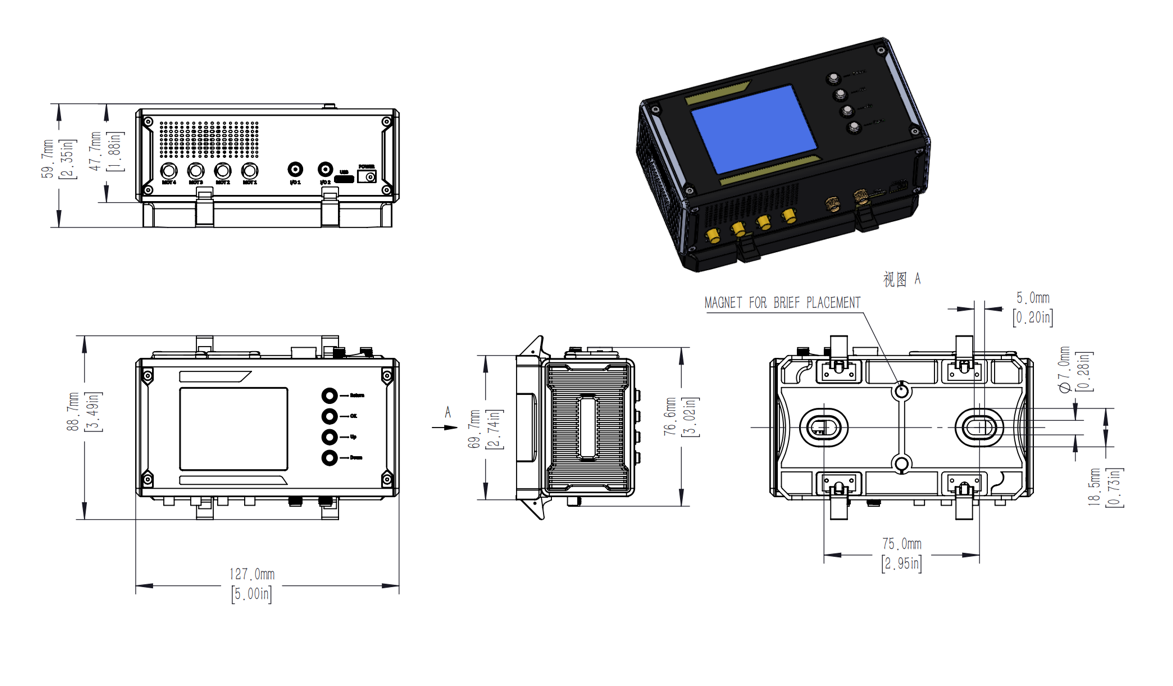

| Габаритные размеры | 127,5 × 67 × 45 | мм | |||||||
| Вес | 428 | г | |||||||
- Управление пьезоэлектрическими поворотными столиками.
- Управление пьезоэлектрическими держателями оптики.
- Позиционирование оптических элементов.
- Стабилизация и управление направлением лазерного луча.
- Автоматизированные оптические системы.
- Научные исследования и лабораторные установки.
- Системы сканирования и метрологии.
