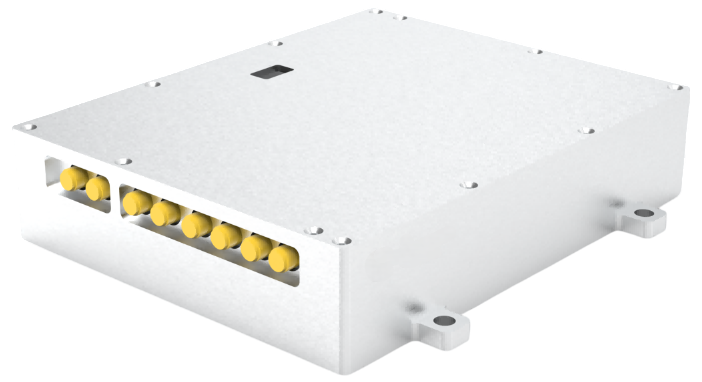

FEX-LOCKD – полностью цифровой блок электроники для привязки одночастотного лазера к высокодобротному резонатору или атомной ячейке
FEX-LOCKD – полнофункциональный контроллер синхронизации, разработанный для точного управления частотой лазера.
- Включает блок модуляции и демодуляции, ПИД-регулятор.
- Частота модуляции: 2,5 кГц - 20 МГц.
- Диапазон мощности модуляции: 0 -16 дБм.
- Быстрый выход ПИД: полоса пропускания 5 МГц, диапазон выходного сигнала от −1,6 до +1,6 В.
- Медленный выход ПИД: полоса пропускания 500 кГц, диапазон выходного сигнала от −5 до +5 В.
Производитель: FEX-LASER
Полностью цифровой модуль синхронизации частоты лазера. Контроллер включает в себя блок модуляции и демодуляции, ПИД-регулятор, которые выполняют весь процесс от сканирования частоты и генерации сигнала ошибки до синхронизации частоты лазера. Модуль может применяться в качестве контроллера синхронизации для различных распространенных методов стабилизации частоты, таких как спектр поглощения, спектр насыщения поглощения, спектр модуляции, спектр передачи модуляции и технология PDH.
Особенности:
- Широкая полоса пропускания.
- Низкий уровень шума.
- Полностью цифровое управление.
- Автоматическая стабилизация/автоматическое восстановление стабилизации.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Мощность модулирующего сигнала | 0 -16 | дБм |
| Частота модулирующего сигнала | 2,5 кГц - 20 МГц | |
| Разрешение модулирующего сигнала | 2,5 | кГц |
| Диапазон фаз | 0-360 | ° |
| Диапазон входного сигнала | ≤ 200 | мВ (пик-пик) |
| Входной сигнал режим связи | AC-связь | |
| Входное сопротивление | 50 | Ом |
| Количество ступеней PID | 2 | |
| Коэффициент усиления PID-P | ≤ 60 | дБ |
| Частота среза быстрого PID-I | ≤ 10 | МГц |
| Частота среза быстрого PID-D | [1 кГц, 30 МГц] | |
|
Полоса пропускания быстрого выхода PID |
5 | МГц |
| Диапазон выходного сигнала быстрого PID | От −1,6 до +1,6 | В |
| Задержка быстрого PID | 160 | нс |
| Выходное сопротивление быстрого PID | 50 | Ом |
| Частота среза медленного PID-I | ≤ 500 | кГц |
| Частота среза медленного PID-D | [0,1 кГц, 500 кГц] | |
| Полоса пропускания медленного выхода PID | 500 | кГц |
| Диапазон выходного сигнала медленного PID | От −5 до +5 | В |
| Задержка медленного PID | 1 | мкс |
| Синхронизация в заданной точке | Поддерживается | |
| Синхронизация при заданном пороге ошибки | Поддерживается | |
| Автоматическая повторная синхронизация | Поддерживается | |
| Время автоматической повторной синхронизации | ≤ 50 | мс |
| Питание | 12 В, ≥ 2 А |
- Стабилизация частоты лазера.
- Прецизионные измерения.
