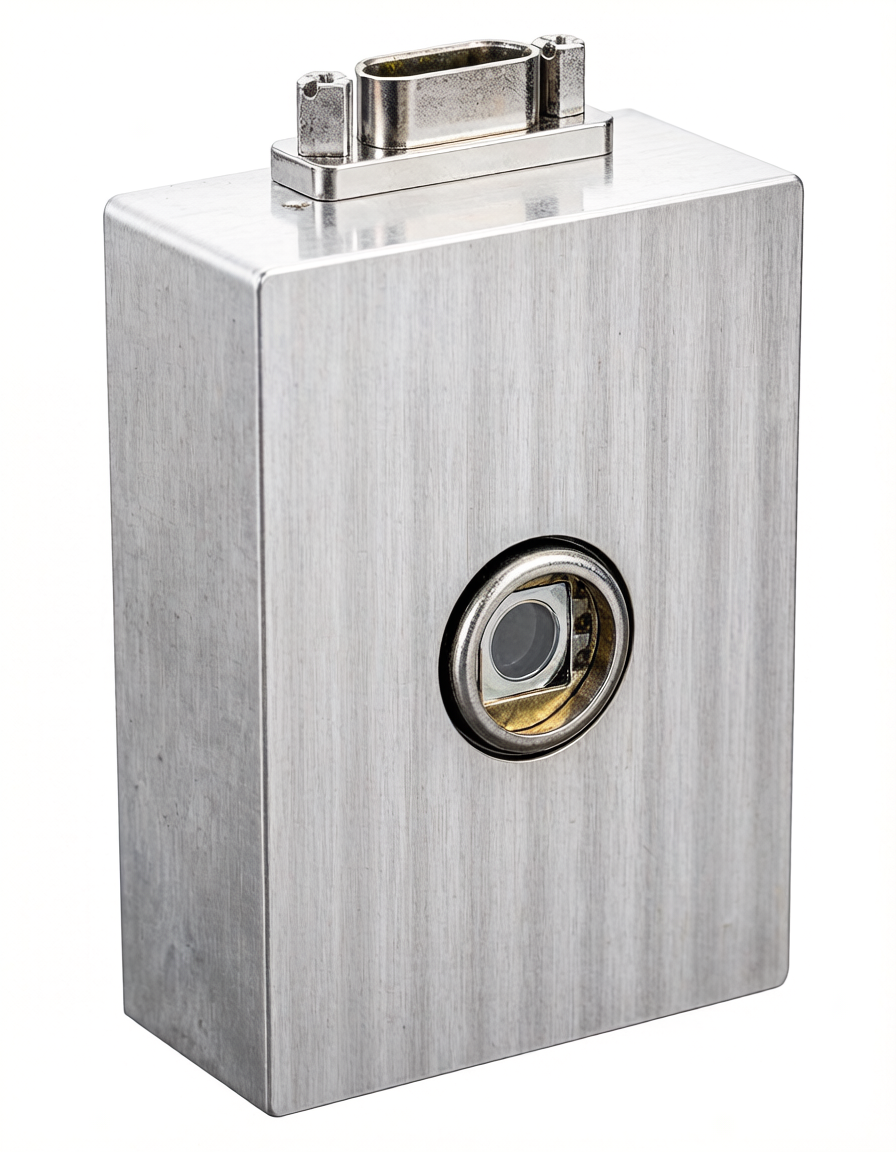

R-QPD-A-20K - InGaAs квадрантный фотодетектор
- Диапазон длин волн от 800 до 1700 нм.
- Диаметр активной области 3 мм.
- Чувствительность до 0,9 А/Вт.
- Коэффициент преобразования 10 кВ/Вт @ 1060 нм.
R-QPD-B-20K – это высокочувствительный InGaAs квадрантный фотодетектор, обладающий высокой спектральной чувствительностью в диапазоне от 800 нм до 1700 нм.

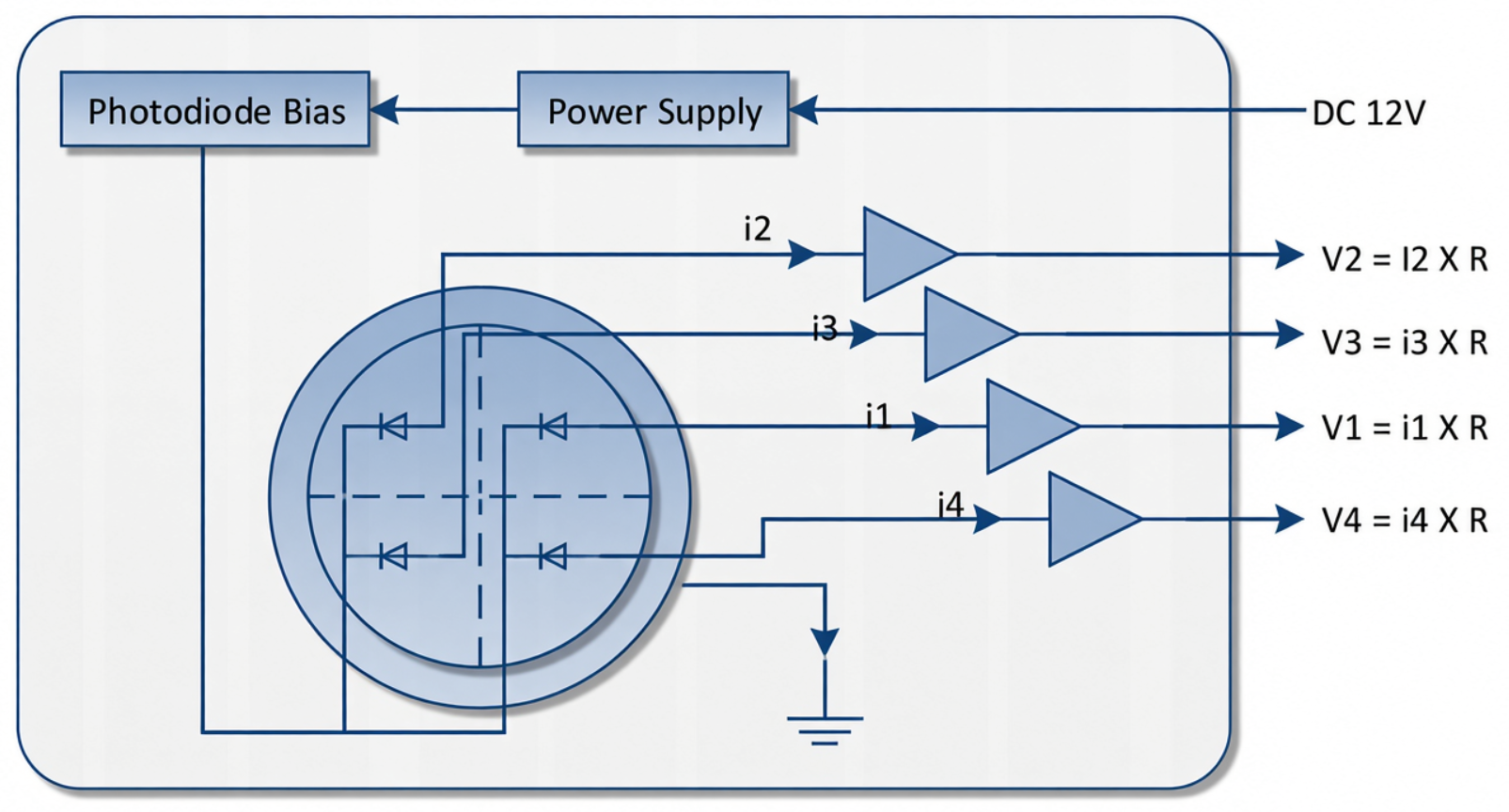

Квадрантные модули оптического детектирования серии R-QPD-A на базе PIN-фотодиодов оснащены квадрантными фотодиодами, включают в себя схемы питания и соответствующие малошумящие усилители. Они отличаются низким уровнем шума, высокой чувствительностью и высоким быстродействием. Данные модули широко применяются в таких областях, как лазерная коллимация, лазерная связь и лазерное наведение.
Они применяются для измерения положения лазерного луча в пространственных оптических трактах. Пользователи могут подобрать соответствующие модули сбора данных и в режиме реального времени отображать положение лазерного пятна с помощью программного обеспечения для ПК. Также могут быть предоставлены протоколы связи для пользовательской доработки и интеграции оборудования.
Особенности:- Низкие перекрестные помехи.
- Высокая надежность.
- Хорошая однородность чувствительности каждого квадранта.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Тип детектора | InGaAs/PIN | |
| Ввод света | Свободное пространство | |
| Диапазон длин волн | 800 – 1700 нм | |

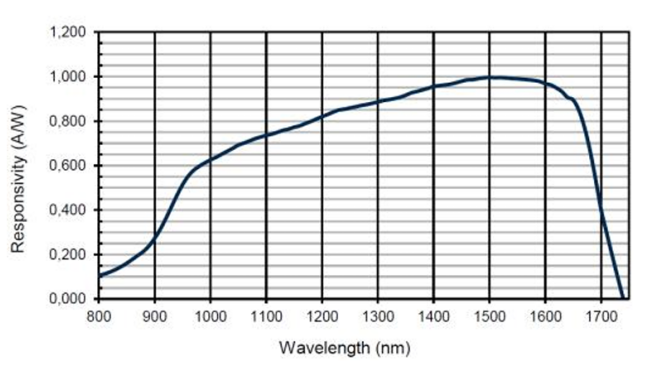

| Токовая чувствительность | 0,9 А/Вт @ 1550 нм | |
| Диаметр фоточувствительной поверхности | 3 | мм |
| Зазор между квадрантами | 45 | мкм |
| Полоса пропускания (3 дБ) | > 20 | кГц |
| Коэффициент преобразования (чувствительность по напряжению) | 10 @ 1060 нм | кВ/Вт |
| Время нарастания | 17 | мкс |
| Насыщающая оптическая мощность | 0,5 | мВт |
| Способ связи (тип связи) | По постоянному току (DC) | |
| Выходное сопротивление | 50 | Ом |
| Суммарное выходное напряжение шума | < 2 | мВп-п |
| Максимальное выходное напряжение | 5 | В |
| Напряжение питания | Постоянный ток 12 В при токе < 150 мА | |
| Выходной сигнальный разъём | J30J DB15 с переходной платой на интерфейс SMA | |

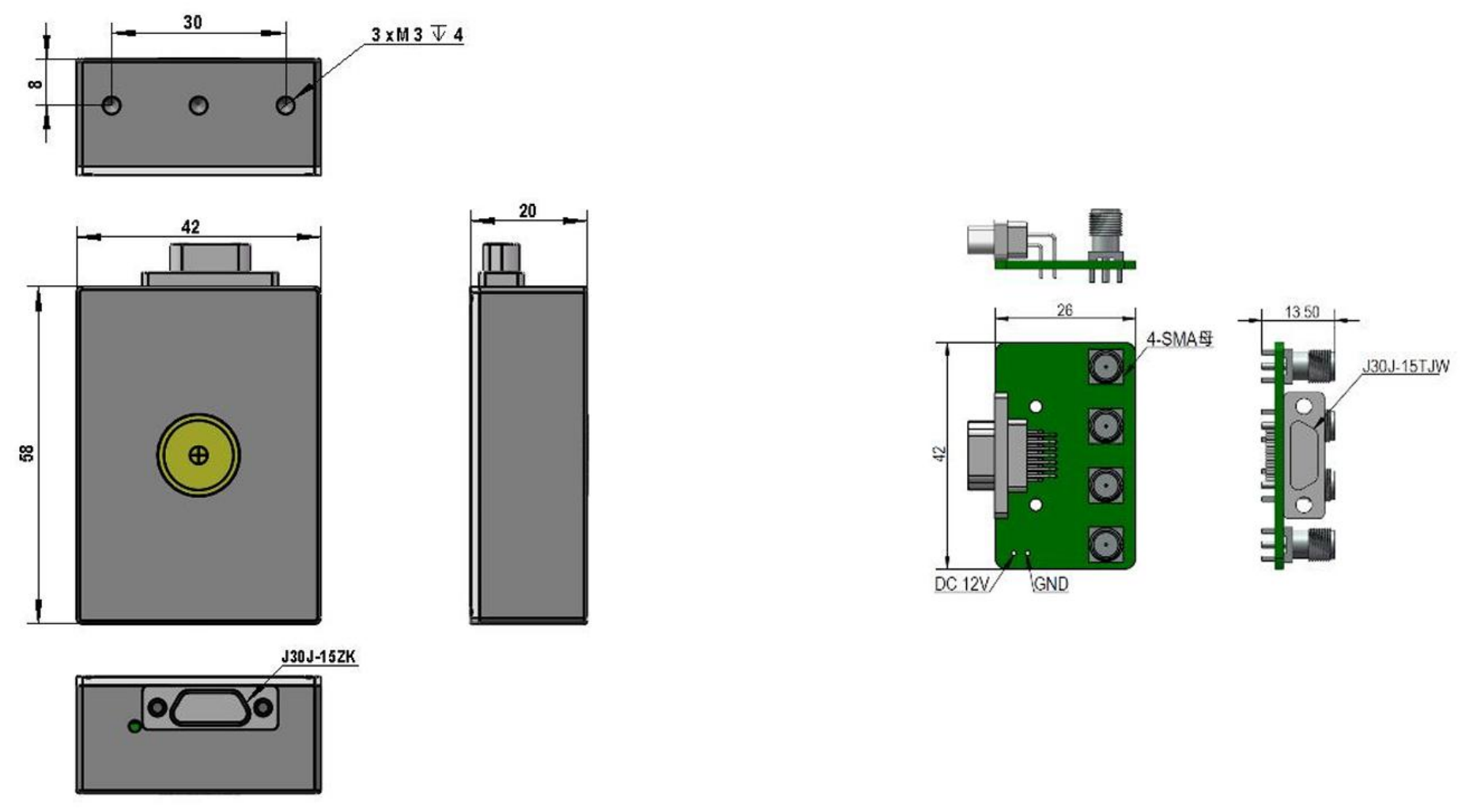

| Габаритные размеры | 58 × 42 × 20 | мм |
Характеристики модуля сбора данных
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Количество каналов | 4 | |
| Максимальная полоса пропускания входного сигнала | 10 | кГц |
| Частота дискретизации | Макс. 4 тыс. (4 квыб/с) | отсчётов/с |
| Частота обновления данных | Типично 10 Гц, макс. 4 кГц | |
| Диапазон входного напряжения | ±5 | В |
| Разрядность АЦП | 16 | бит |
| Нелинейность преобразования АЦП | ±0,2 младшего разряда (LSB) | |
| Интерфейс передачи данных | По умолчанию USB 2.0, опционально RS232 | |
| Напряжение питания | +5 В, разъём mini USB | |
| Потребляемая мощность | < 1 | Вт |
| Рабочая температура | от –10 до +50 | °C |
| Температура хранения | от –20 до +80 | °C |
| Габаритные размеры | 90 × 70 × 16 | мм |
- Лазерное наведение.
- Лазерное позиционирование.
- Лазерная навигация.
- Лазерный дальномер.
