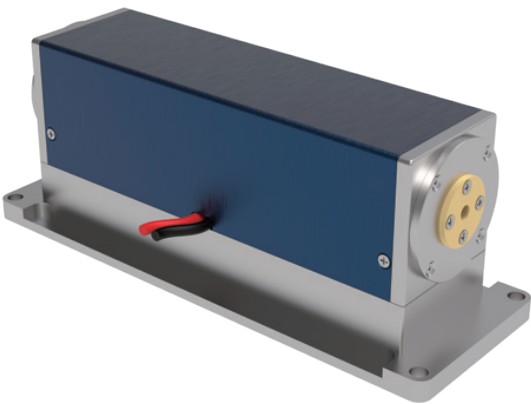

SP-CW-DPM-130-300-3 - квантрон для работы в непрерывном режиме с выходной мощностью 130 Вт, 808 нм
- Выходная мощность излучения 130 Вт при мощности накачки 300 Вт.
- Рабочая длина волны 1064 нм.
- Конструкция со сниженным эффектом тепловой линзы и макроканальным водяным охлаждением.
SP-CW-DPM-130-300-3 — модуль усиления твердотельного лазера, предназначенный для работы в непрерывном режиме. Оборудование применяется в качестве эффективной замены ламповых систем накачки, обеспечивая высокую стабильность выходных параметров и значительный ресурс работы диодных линеек. В модуль установлен активный кристалл Nd:YAG диаметром 3 мм и длиной 67 мм с концентрацией легирования 0,6 ат.%. Отвод тепла осуществляется через встроенную систему макроканального водяного охлаждения с рекомендуемым расходом жидкости более 8 литров в минуту.
При номинальной мощности накачки 300 Вт прибор обеспечивает высокую выходную мощность 130 Вт на длине волны 1064 нм. Оптическая схема устройства спроектирована для снижения термических искажений активного элемента, что гарантирует стабильность пучка при высокой плотности мощности. Модуль усиления твердотельного лазера используется как задающий генератор в составе промышленных лазерных систем для обработки материалов, резки алмазов и создания мощных источников зеленого излучения. Возможна адаптация параметров кристалла и электрических характеристик под требования заказчика.
Основные особенности:
- Использование в качестве задающего генератора лазерной системы.
- Качественный активный кристалл Nd:YAG диаметром 3 мм.
- Номинальная мощность оптической накачки 300 Вт.
- Снижение влияния эффекта тепловой линзы на оптические параметры.
- Интегрированная система макроканального водяного охлаждения.
- Упрощенное техническое обслуживание и низкие эксплуатационные расходы.
| Параметр | Значение | Ед.измерения | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Длина волны излучения накачки | 808 ± 3 | нм | ||||||||||||
| Спектральная ширина накачки | 4 | нм | ||||||||||||
| Температурный сдвиг | 0,28 | нм/°C | ||||||||||||
| Мощность накачки | 300 | Вт | ||||||||||||
| Пороговый ток | 8 | А | ||||||||||||
| Рабочий ток | 25 | А | ||||||||||||
| Рабочее напряжение | 24 | В | ||||||||||||
| Легирование Nd:YAG | 0,6 | % | ||||||||||||
| Длина волны излучения | 1064 | нм | ||||||||||||
| Размер кристалла | Ø3x67 | мм | ||||||||||||
|
Выходная мощность |
130* | Вт | ||||||||||||
| Температура воды | 25 ± 3 | °C | ||||||||||||
| Давление жидкости | 0,25 - 0,4 | МПа | ||||||||||||
| Расход | ≥ 8 | л/мин | ||||||||||||
| Масса | 1 |
кг |
||||||||||||
*Предусмотрена возможность индивидуальной настройки активной среды: выбор типа кристалла Nd:YAG, Nd:YLF, Nd:YVO4 или Er:YAG, изменение уровня легирования от 0,4 до 1,0 ат.%, габаритов кристалла и рабочих электрических параметров.
- Оборудование для прецизионной резки алмазов и обработки камней.
- Лазерные системы для получения зеленого излучения.
- Задающие генераторы для промышленных лазерных установок.
- Научные исследования в области лазерной физики.
