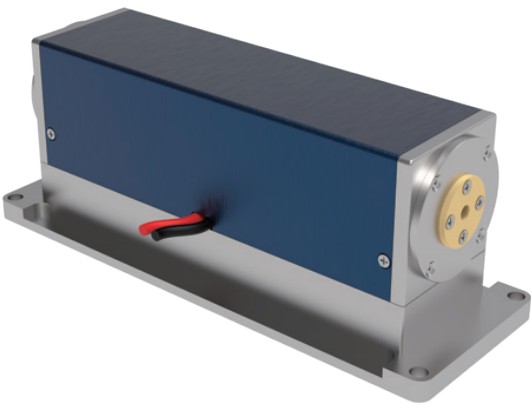

SP-CW-DPM-230-600-4 - квантрон для работы в непрерывном режиме с выходной мощностью 230 Вт, 808 нм
- Выходная мощность излучения 230 Вт при мощности накачки 600 Вт.
- Рабочая длина волны 1064 нм.
- Конструкция со сниженным эффектом тепловой линзы и макроканальным водяным охлаждением.
SP-CW-DPM-230-600-4 — модуль усиления твердотельного лазера, предназначенный для работы в непрерывном режиме. Устройство разработано для интеграции в мощные лазерные системы в качестве высокоэффективной альтернативы ламповой накачке. В модуль установлен активный кристалл Nd:YAG диаметром 4 мм и длиной 95 мм с концентрацией легирования 0,6 ат.%. Для обеспечения стабильной работы при высокой нагрузке используется система макроканального водяного охлаждения с рекомендуемым расходом жидкости более 10 литров в минуту.
При номинальной мощности накачки 600 Вт прибор обеспечивает выходную мощность 230 Вт на длине волны 1064 нм. Оптическая система спроектирована таким образом, чтобы минимизировать влияние тепловой линзы и сохранить стабильность параметров выходного излучения. Модуль усиления твердотельного лазера применяется как основной компонент в мощных промышленных установках для обработки металлов, резки алмазов и формирования источников зеленого лазерного излучения. Возможна индивидуальная настройка характеристик кристалла и параметров электропитания под конкретные задачи.
Основные особенности:
- Использование в качестве мощного задающего генератора лазерной системы.
- Активный кристалл Nd:YAG увеличенного диаметра 4 мм.
- Высокая номинальная мощность оптической накачки 600 Вт.
- Минимизация термических искажений активного элемента.
- Эффективная система макроканального водяного охлаждения.
- Увеличенный ресурс работы и простота технического обслуживания.
| Параметр | Значение | Ед.измерения | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Длина волны излучения накачки | 808 ± 3 | нм | ||||||||||||
| Спектральная ширина накачки | 4 | нм | ||||||||||||
| Температурный сдвиг | 0,28 | нм/°C | ||||||||||||
| Мощность накачки | 600 | Вт | ||||||||||||
| Пороговый ток | 8 | А | ||||||||||||
| Рабочий ток | 30 | А | ||||||||||||
| Рабочее напряжение | 40 | В | ||||||||||||
| Легирование Nd:YAG | 0,6 | % | ||||||||||||
| Длина волны излучения | 1064 | нм | ||||||||||||
| Размер кристалла | Ø4x95 | мм | ||||||||||||
|
Выходная мощность |
230* | Вт | ||||||||||||
| Температура воды | 25 ± 3 | °C | ||||||||||||
| Давление жидкости | 0,25 - 0,4 | МПа | ||||||||||||
| Расход | ≥ 10 | л/мин | ||||||||||||
| Масса | 3 |
кг |
||||||||||||
*Предусмотрена возможность индивидуальной настройки активной среды: выбор типа кристалла Nd:YAG, Nd:YLF, Nd:YVO4 или Er:YAG, изменение уровня легирования от 0,4 до 1,0 ат.%, габаритов кристалла и рабочих электрических параметров.
- Промышленные системы для прецизионной резки и обработки материалов.
- Лазерные установки для получения мощного зеленого излучения.
- Высокомощные задающие генераторы и усилители.
- Фундаментальные научные исследования в лазерной области.
