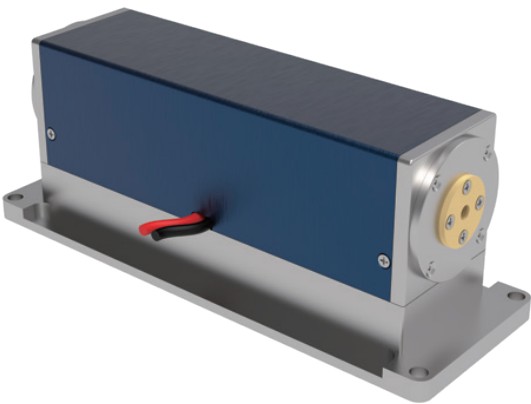

SP-CW-DPM-600-1500-5 - квантрон для работы в непрерывном режиме с выходной мощностью 600 Вт, 808 нм
- Выходная мощность излучения 600 Вт при мощности накачки 1500 Вт.
- Рабочая длина волны 1064 нм.
- Конструкция со сниженным эффектом тепловой линзы и макроканальным водяным охлаждением.
SP-CW-DPM-600-1500-5 — модуль усиления твердотельного лазера, предназначенный для работы в непрерывном режиме. Прибор разработан для использования в промышленных лазерных системах в качестве основного узла усиления или мощного задающего генератора. В модуль установлен активный кристалл Nd:YAG диаметром 5 мм и длиной 167 мм с концентрацией легирования 0,6 ат.%. Стабильность работы при значительных тепловых нагрузках обеспечивается системой макроканального водяного охлаждения с рекомендуемым расходом жидкости более 14 литров в минуту.
При номинальной мощности накачки 1500 Вт модуль генерирует выходное излучение мощностью 600 Вт на длине волны 1064 нм. Оптическая схема прибора оптимизирована для сохранения высокого качества пучка и минимизации термических искажений в кристалле большого объема. Модуль усиления твердотельного лазера применяется в установках для лазерной очистки, на стадиях усиления мощности и в тяжелом промышленном оборудовании для обработки материалов. Возможна глубокая кастомизация технических параметров, включая выбор типа активной среды и характеристик электропитания.
Основные особенности:
- Применение на стадиях усиления мощности и в качестве мощного осциллятора.
- Прецизионный активный кристалл Nd:YAG диаметром 5 мм.
- Номинальная мощность оптической накачки 1500 Вт.
- Технология минимизации влияния тепловой линзы на мощных режимах.
- Высокоэффективная система макроканального водяного охлаждения.
- Высокая надежность диодных сборок и удобство интеграции в системы.
| Параметр | Значение | Ед.измерения | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Длина волны излучения накачки | 808 ± 3 | нм | ||||||||||||
| Спектральная ширина накачки | 4 | нм | ||||||||||||
| Температурный сдвиг | 0,28 | нм/°C | ||||||||||||
| Мощность накачки | 1500 | Вт | ||||||||||||
| Пороговый ток | 8 | А | ||||||||||||
| Рабочий ток | 30 | А | ||||||||||||
| Рабочее напряжение | 100 | В | ||||||||||||
| Легирование Nd:YAG | 0,6 | % | ||||||||||||
| Длина волны излучения | 1064 | нм | ||||||||||||
| Размер кристалла | Ø5x167 | мм | ||||||||||||
|
Выходная мощность |
600* | Вт | ||||||||||||
| Температура воды | 25 ± 3 | °C | ||||||||||||
| Давление жидкости | 0,25 - 0,4 | МПа | ||||||||||||
| Расход | ≥ 14 | л/мин | ||||||||||||
| Масса | 4,5 |
кг |
||||||||||||
*Предусмотрена возможность индивидуальной настройки активной среды: выбор типа кристалла Nd:YAG, Nd:YLF, Nd:YVO4 или Er:YAG, изменение уровня легирования от 0,4 до 1,0 ат.%, габаритов кристалла и рабочих электрических параметров.
- Промышленные установки для лазерной очистки поверхностей.
- Мощные каскадные усилители твердотельных лазерных систем.
- Высокопроизводительное оборудование для обработки материалов.
- Научные и прикладные исследования в области мощного лазерного излучения.
