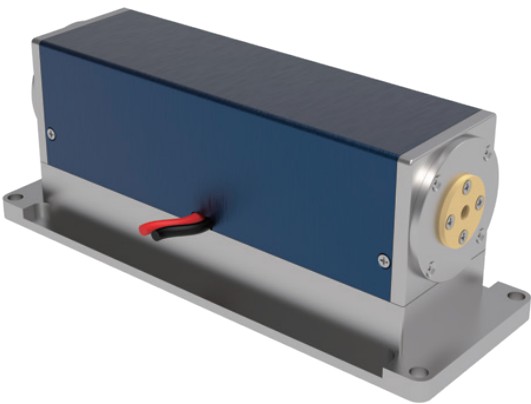

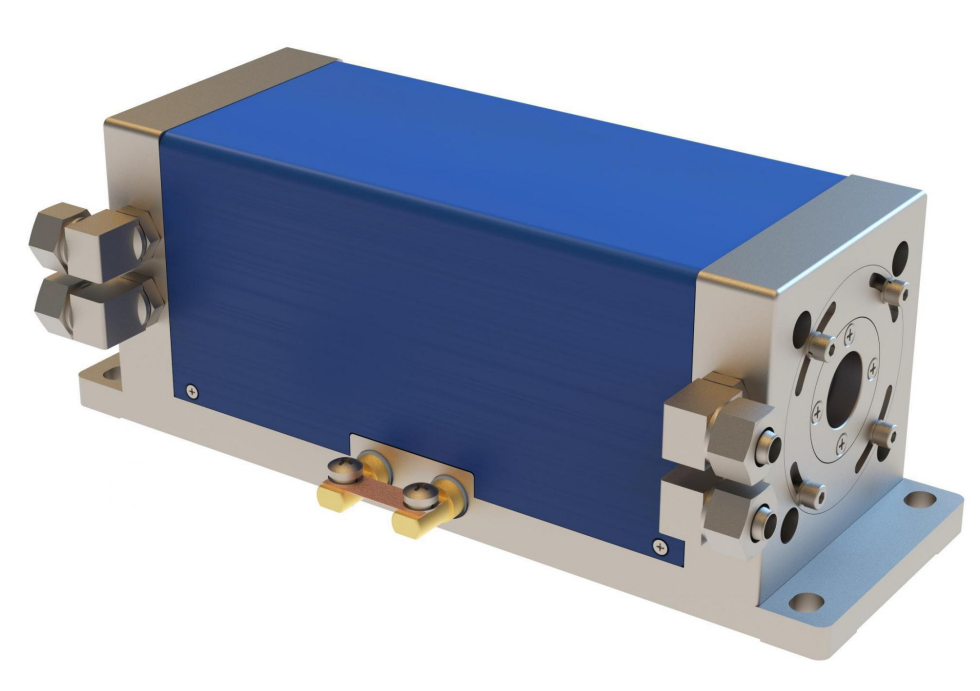

SP-CW-DPM-75-270-3 - квантрон для работы в непрерывном режиме с выходной мощностью 75 Вт, 808 нм
- Выходная мощность излучения 75 Вт при мощности накачки 270 Вт.
- Рабочая длина волны 1064 нм.
- Конструкция со сниженным эффектом тепловой линзы и макроканальным водяным охлаждением.
SP-CW-DPM-75-270-3 — квантрон, предназначенный для работы в непрерывном режиме. Оборудование используется для замены ламповых источников накачки и обеспечивает стабильность оптических характеристик при длительной эксплуатации. В модуль установлен кристалл Nd:YAG диаметром 3 мм и длиной 78 мм с концентрацией легирования 0,6 ат.%. Отвод тепла осуществляется через систему макроканального водяного охлаждения с рекомендуемым расходом жидкости более 8 литров в минуту.
При номинальной мощности накачки 270 Вт прибор генерирует излучение мощностью 75 Вт на длине волны 1064 нм. Оптическая схема разработана для минимизации термических искажений активного элемента. Модуль усиления твердотельного лазера применяется в составе задающих генераторов для систем лазерной резки алмазов, обработки материалов и создания источников зеленого излучения. Предусмотрена возможность изменения параметров кристалла и электрических характеристик под требования заказчика.
Основные особенности:
- Использование в качестве задающего генератора лазерной системы.
- Активный кристалл Nd:YAG диаметром 3 мм.
- Номинальная мощность оптической накачки 270 Вт.
- Снижение влияния эффекта тепловой линзы на пучок.
- Интегрированная система макроканального водяного охлаждения.
- Упрощенное техническое обслуживание и низкие эксплуатационные расходы.
| Параметр | Значение | Ед.измерения | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Длина волны излучения накачки | 808 ± 3 | нм | ||||||||||||
| Спектральная ширина накачки | 4 | нм | ||||||||||||
| Температурный сдвиг | 0,28 | нм/°C | ||||||||||||
| Мощность накачки | 270 | Вт | ||||||||||||
| Пороговый ток | 8 | А | ||||||||||||
| Рабочий ток | 20 | А | ||||||||||||
| Рабочее напряжение | 28 | В | ||||||||||||
| Легирование Nd:YAG | 0,6 | % | ||||||||||||
| Длина волны излучения | 1064 | нм | ||||||||||||
| Размер кристалла | Ø3x78 | мм | ||||||||||||
|
Выходная мощность |
75* | Вт | ||||||||||||
| Температура воды | 25 ± 3 | °C | ||||||||||||
| Давление жидкости | 0,25 - 0,4 | МПа | ||||||||||||
| Расход | ≥ 8 | л/мин | ||||||||||||
| Масса | 1 |
кг |
||||||||||||
- Оборудование для прецизионной резки алмазов и обработки материалов.
- Лазерные системы для получения зеленого излучения.
- Задающие генераторы промышленных лазерных установок.
- Научные исследования и лабораторные задачи.
