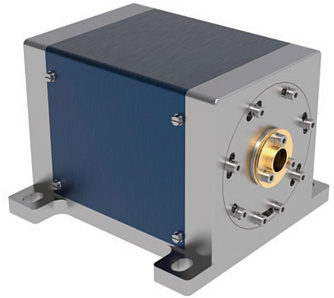

SP-QCW-DPM-70000-100 - квантрон для квазинепрерывного режима мощностью 70000 Вт и частотой следования 100 Гц, 1064 нм
Квантрон для квазинепрерывного режима SP-QCW-DPM-70000-100.
- Мощность накачки: 70000 Вт.
- Частота следования импульсов: 100 Гц.
- Длина волны накачки: 808 нм.
- Излучаемая длина волны: 1064 нм.
- Компактная конструкция с боковой диодной накачкой, макроканальным водяным охлаждением и высокой равномерностью усиления.
SP-QCW-DPM-70000-100 — квантрон с боковой диодной накачкой, предназначенный для работы в квазинепрерывном (QCW) режиме. Прибор является стандартным ключевым компонентом твердотельных лазерных систем и обеспечивает высокую эффективность преобразования, длительный срок службы, отличное качество пучка и компактные габариты.
В стандартную конфигурацию установлен активный кристалл Nd:YAG диаметром 15 мм и длиной 160 мм с концентрацией легирования 0,6 ат.%. Импульсный режим работы характеризуется длительностью импульса 300 мкс, частотой следования 100 Гц и коэффициентом заполнения 3%.
При мощности накачки 70000 Вт квантрон генерирует излучение на длине волны 1064 нм с высокой пиковой мощностью. Оптическая схема оптимизирована для достижения равномерного усиления и минимизации термических искажений в активном элементе.
Основные особенности:
- Мощность оптической накачки: 70000 Вт.
- Длина волны накачки: 808 нм.
- Высокоэффективная система макроканального водяного охлаждения.
- Высокая равномерность усиления.
| Параметр | Значение | Ед.измерения | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Длина волны накачки* | 808 ± 3 | нм | ||||||||||||
| Спектральная ширина накачки | 4 | нм | ||||||||||||
| Коэффициент температурного сдвига | 0,28 |
нм/°C |
||||||||||||
| Пиковая мощность накачки** | 70000 | Вт | ||||||||||||
| Длительность импульса** | 300 | мкс | ||||||||||||
| Частота следования импульсов | 100 | Гц | ||||||||||||
| Пороговый ток | 17 | А | ||||||||||||
| Рабочий ток | 280 | А | ||||||||||||
| Рабочее напряжение | 300+220 | В | ||||||||||||
|
Рабочий цикл |
3 | % | ||||||||||||
| Легирование Nd:YAG*** | 0,6 | % | ||||||||||||
| Длина волны излучения | 1064 | нм | ||||||||||||
| Размер кристалла | Ø15x160 | мм | ||||||||||||
| Рекомендуемая температура воды | 25 ± 3 | °C | ||||||||||||
| Рекомендуемое давление жидкости | 0,25 - 0,4 | МПа | ||||||||||||
| Рекомендуемый расход воды | ≥ 20 | л/мин | ||||||||||||
**Для получения подробной информации о максимальных режимах работы, рабочем токе и других параметрах свяжитесь с нами.
***Возможна индивидуальная настройка под требования проекта: выбор кристалла (Nd:YAG, Nd:YLF, Nd:YVO4 или Er:YAG), изменение уровня легирования от 0,4 до 1,0 ат.%, габаритов кристалла и электрических характеристик.
- Системы космической связи и лазерной дальнометрии.
- Микрообработка и прецизионная обработка материалов.
- Экологический мониторинг и дистанционное зондирование.
- Медицинское оборудование и терапевтические лазерные системы.
- Научные исследования и оптическая визуализация.
