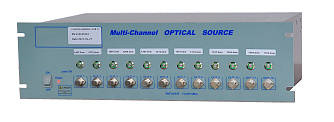

ZDOS - Высокостабильный источник излучения с программным контролем
- Длины волн от 650 до 2000 нм, включая CWDM и DWDM
- Типы лазеров DFB, FP, VCSEL, FBG, LED
- Типы волокон SM, MM
- Оптическая мощность до 20 мВт
- Различные интерфейсы связи USB, RS232
- До 18 каналов в одном модуле
Серия источников излучения ZDOS специально разработана для лабораторных и производственных испытаний. Ключевым компонентом является использование коаксиальных лазеров или лазеров в корпусе "бабочка" для обеспечения высокой спектральной эффективности и стабильности мощности. Стабильность выходной мощности гарантируется уникальной схемой ATC и APC / ACC и контролем изоляции. Превосходная производительность микропроцессора делает работу и дистанционное управление более удобными и интеллектуальными.
Серия имеет удобное управление через переднюю панель, а также ЖК-дисплей. Одними из ключевых применений являются автоматизированное выравнивание или тестирование для повышая эффективности производства и обеспечения точности данных тестирования. Источник излучения может выбрать с индивидуальной длиной волны или множеством длин волн, а также комбинировать прибор с другим оборудованием, таким как оптический переключатель и регулируемый аттенюатор.
Особенности:
- Многоканальность (до 18 каналов), эффективная экономия места
- Кнопочное управление, регулируемая мощность, простота в эксплуатации
- Высокая стабильность и надежность
- Отображение информации о канале на ЖК-экране
- Дополнительная функция проверки стабильности на обратные потери
- Контролируемая точность центральной длины волны (с точностью до ±0,05 нм)
- Программируемость включения/выключения лазера (RS232)
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Выходная оптическая мощность | 2 | 10 | 20 | мВт |
| Длина волны (источник на 1 длину волны) | 650 - 2000 | нм | ||
|
Длина волны (многоволновый источник) |
CWDM 1270 - 1610 / DWDM (ITU-сетка) | нм | ||
|
Отклонение центральной длины волны (CWDM) |
-2 | - | 2 | нм |
|
Отклонение центральной длины волны (DWDM) |
-0,1 | - | 0,1 | нм |
| Ширина спектра (-3 дБ) | - | 0,2 | 0,5 | нм |
|
Ширина спектра (-20 дБ) |
- | 0,5 | 1 | нм |
| SMSR | 35 | - | - | дБ |
| Стабильность выходной мощности (15 мин.) | - | +/- 0,01 | +/- 0,03 | дБ |
|
Стабильность выходной мощности (8 ч.) |
- |
+/- 0,03 |
+/- 0,05 |
дБ |
| Стабильность TEC | - | +/- 0,1 | +/- 0,2 | С |
|
Режим регулирования вкл.-выкл. |
Кнопки на передней панели и программный контроль | - | ||
| Интерфейсы связи | RS232 | - | ||
| Рабочее напряжение | 110 | - | 240 | В (AC) |
| Рабочий диапазон температур | 15 | - | 35 | С |
| Температура хранения | -5 | - | 40 | С |
| Габариты (источник на 1 длину волны) | 320 х 220 х 136 | мм | ||
|
Габариты (многоволновый источник) |
Шасси 3U | - | ||
- Источник излучения для сварочных аппаратов
- Тестирование устройств/модулей CWDM
- Лабораторные применения
- Универсальный источник излучения
- Тестирование на вносимые и обратные потери
- Тестирование изоляции, направленности и перекрестных помех
- Детектирование газов (с определенной длиной волны)
- Калибровка оптических измерителей мощности и других приборов
