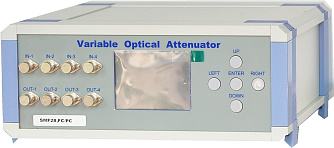

ZxVOA - Регулируемый оптический аттенюатор
VOA - серия регулируемых оптических аттенюаторов с опцией встроенного контроля мощности и WDM
- Рабочие длины волн 850 / 1310 (MM), 1310 / 1490 / 1550 (SM) нм
- Количество каналов от 1 до 4
- Диапазон затухания 0 - 30 или 0 - 60 дБ
- Тип волокна SM или PM
- Встроенный контроллер мощности (опционально)
VOA - серия регулируемых оптических аттенюаторов, которые используются для ослабления оптической мощности оптического сигнала с определенной длиной волны. В устройство можно встроить WDM для демультиплексирования длин волн с оптическим переключателем для переключения длины волны через измеритель мощности для контроля затухания каждой длины волны. Устройство имеет хорошую линейность и низкие вносимые потери, а также цветной ЖК-дисплей для синхронного отображения результатов измерений.
Особенности:
- Диапазон затухания до 60
- С функцией блокировки
- Дополнительно функция контроля мощности
- Высокая стабильность высокочастотного теста
- Высокая точность затухания и повторяемость
- Низкие вносимые потери
- Низкая зависимость от режима излучения ММ версии
- Разъем RS-232
- Клавиши управления на передней панели, отображение данных на ЖК-дисплее
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Рабочие длины волн | 850 / 1310 (MM), 1310 / 1490 / 1550 (SM) | нм | ||
| Количество каналов | 1 - 4 | - | ||
| Диапазон затухания | 0 - 30, 0 - 60 | дБ | ||
| Оптический коннектор | FC/APC или другие | - | ||
| Тип волокна |
SMF-28(9/125), 50/125, 62.5/125 |
мкм | ||
| Разрешение | - | 0,1 | - | дБ |
| Шаг | - | 0,1 | 10 | дБ |
| Повторяемость | - | +/- 0,05 | - | дБ |
| Точность | - | +/- 0,05 | - | дБ |
| Вносимые потери (SM) | - | 1,5 | 2,0 | дБ |
| Вносимые потери (MM) | - | - | 2,0 | дБ |
| Обратные потери (SM) | 55 | - | - | дБ |
|
Обратные потери (MM) |
45 | - | - | дБ |
| Время переключения | - | - | 50 | мс |
| PDL | - | - | 0,15 | дБ |
| Рабочее напряжение | 110 | - | 240 | В (AC) |
| Диапазон рабочих температур | 15 | - | 30 | С |
| Температура хранения | -5 | - | 40 | С |
| Интерфейсы связи |
USB, RS232 |
- | ||
| Габариты | 320 х 220 х 136 | мм | ||
- Тестирование 100Gbit модулей
- Тестирование BERT для ROSA
- Измерение чувствительности приемника
- Анализ допуска оптической мощности в тесте на битовую ошибку
- Регулировка излучения источника света
- Моделирование потерь оптической системы
- Калибровка и проверка оптической мощности
- Измерение выходных характеристик (линейных) фотодиодов
