PL-FP-505 - 505 нм FP лазерные диоды
PL-FP-505 - серия лазерных диодов Фабри-Перо в корпусе 14-pin "бабочка" с центральной длиной волны 505 нм.
- Центральная длина волны 505 нм.
- Ширина спектра 0,8 нм.
- Выходная мощность до 25 мВт.

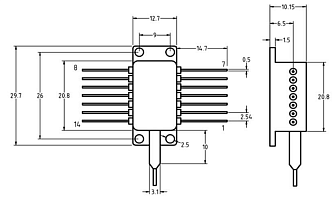

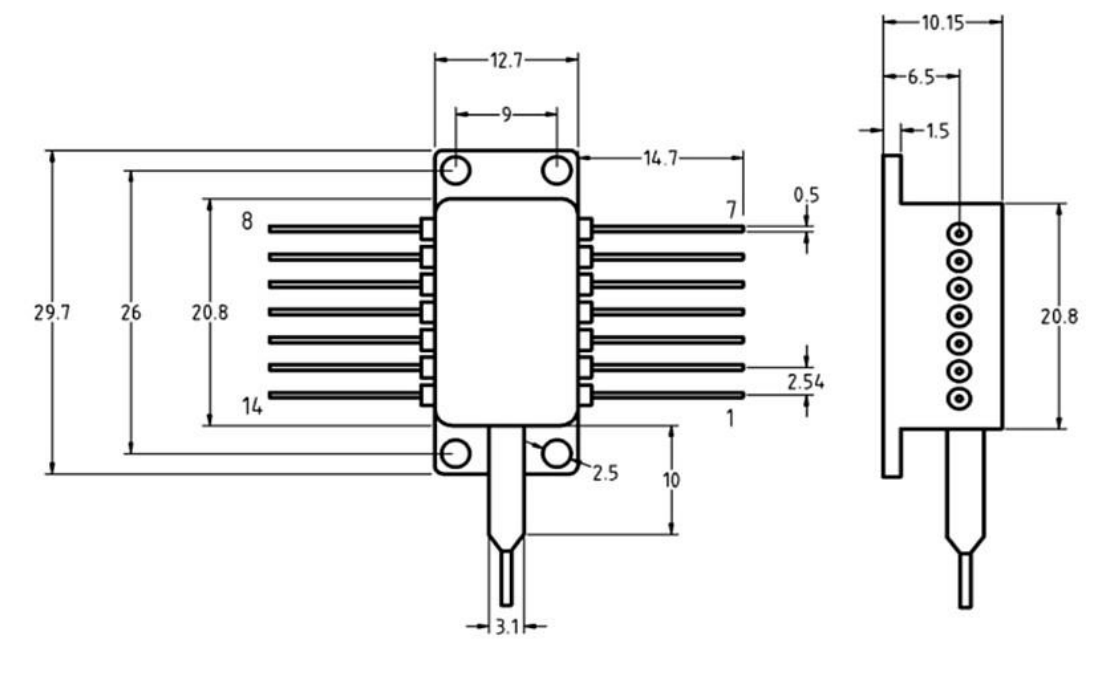

- Корпус 14-pin "бабочка".
- Тип волокна SM, PM.
Производитель: LD-PD
Лазерные диоды Фабри-Перо серии PL-FP-505 представляют собой источники когерентного излучения с центральной длиной волны 505 нм, отлично подходящие для оптических измерений и коммуникаций. Лазерные диоды упакованы в стандартный герметичный корпус 14-pin "бабочка" со встроенными TEC и PD.
Особенности:
- Оптическая выходная мощность до 25 мВт.
- Коннектор FC/APC.
- Корпус 14-pin «бабочка».
- Непрерывный или импульсный режим работы.
- Встроенные фотодиод и TEC.
- SM или PM волокно.
Электрические/оптические характеристики
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Центральная длина волны | 504 | 505 | 506 | нм |
| Ширина спектра | 0,6 | 0,8 | 1,2 | нм |
| Пороговый ток | - | 25 | 40 | мА |
| Рабочий ток | - | 80 | 100 | мА |
| Выходная оптическая мощность | 15 | 20 | 26 | мВт |
| Темновой ток ФД (VRD=5В) | - | - | 0,1 | мкА |
| Коэффициент экстинкции (для PM версии) | 17 | 20 | - | дБ |
| Тип волокна |
Nufern HP460 (NA=0,14) |
- | ||
| Прямое напряжение | - | 6 | 8 | В |
| Сопротивление термистора | 9,5 | 10 | 10,5 | кОм |
| Температурный коэффициент термистора | - | -4,4 | - | %/°C |
| Тип коннектора |
FC/APC |
- | ||
Абсолютные предельные значения
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Температура корпуса
|
-5 | +25 | +70 |
°С |
|
Температура чипа
|
+10 |
+25 |
+40 |
°С |
|
Рабочий ток
|
0 | 80 | 100 | мА |
|
Прямое напряжение
|
0,8 | 1,2 | 1,8 | В |
|
Ток TEC
|
- | 1,2 | 1,4 | А |
|
Обратное напряжение (ЛД)
|
- | - | 1,8 | В |
|
Обратное напряжение (ФД)
|
- | - | 10 | В |
- Волоконно-оптические системы передачи (ВОЛП).
- Лазерная интерферометрия.
- Лазерное обнаружение.
- Тестирование и измерения оптических источников.
PL-FP-505 - 505 нм FP лазерные диоды 985.43(Kб)
