PL-FP-1550 - 1550 нм FP лазерный диод

Серия FP лазерных диодов PL-FP-1550 в корпусе 14-pin "бабочка" с центральной длиной волны 1550 нм.
  • Оптическая выходная мощность до 400 мВт.
  • Коннектор FC/APC.

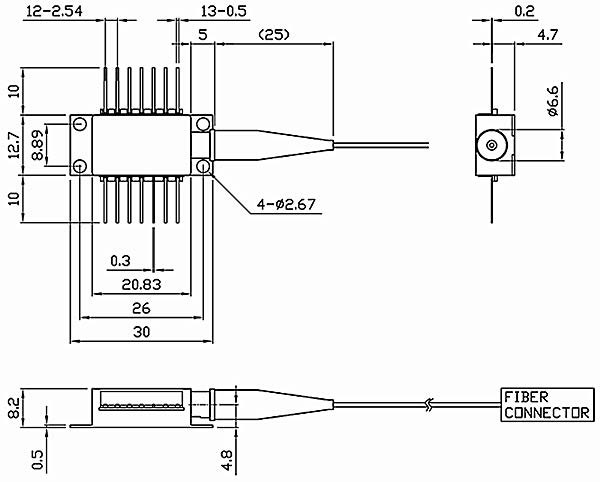

  • Корпус 14-pin «бабочка».
  • Встроенные фотодиод и TEC.
  • Тип волокна SM/PM.
Производитель:  LD-PD

Серия PL-FP-1550 с длиной волны 1550 нм представляет собой одномодовый лазерный диод, предназначенный для оптических измерений и коммуникаций. Источник имеет стандартный корпус 14-pin «бабочка» с встроенным фотодиодом и термоэлектрическим охладителем (TEC).

Особенности:

  • Оптическая выходная мощность: до 400 мВт.
  • Коннектор FC/APC.
  • Корпус 14-pin «бабочка».
  • Непрерывный или импульсный режим работы.
  • Встроенные фотодиод и TEC.
  • Тип волокна SM/PM.

Параметр Мин. Тип. Макс. Ед. измерения

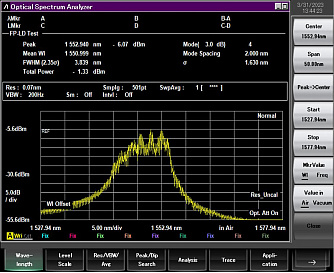

Центральная длина волны 1540 1550 1560 нм
Спектральная ширина 3 6 9 нм

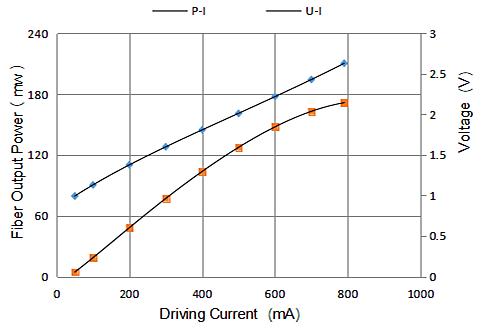

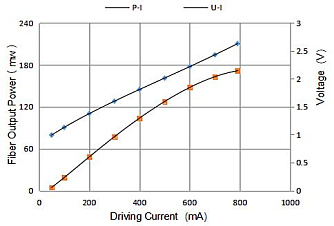

Пороговый ток - 80 100 мА
Рабочий ток - 1200 1500 мА
Выходная оптическая мощность 200 250 300 мВт
Темновой ток ФД (VRD=5В) - - 0,1 мкА
ER (для PM версии) 17 20 - дБ
Тип волокна SMF-28E / PM
-
Прямое напряжение - 1,8 2,5 В
Сопротивление термистора 9,5 10 10,5 кОм
Температурный коэффициент термистора -4,4
%/°C
Тип коннектора FC/APC


  • Спектральный анализ.
  • Лазерная интерферометрия.
  • Лазерное зондирование.
  • Иллюминация.

Модель Описание
PL-FP-1550-A-A81-PA FP лазерный диод, PM, 1550 нм, 20 мВт, FC/APC
PL-FP-1550-A-A81-SA FP лазерный диод, SM, 1550 нм, 20 мВт, FC/APC
PL-FP-1550-B-A81-PA FP лазерный диод, PM, 1550 нм, 150 мВт, FC/APC
PL-FP-1550-B-A81-SA FP лазерный диод, SM, 1550 нм, 150 мВт, FC/APC
PL-FP-1550-С-A81-PA FP лазерный диод, PM, 1550 нм, 300 мВт, FC/APC
PL-FP-1550-С-A81-SA FP лазерный диод, SM, 1550 нм, 300 мВт, FC/APC
PL-FP-1550-D-A81-PA FP лазерный диод, PM, 1550 нм, 400 мВт, FC/APC
