PL-HP-FP-785 - 785 нм высокомощный FP лазерный диод

PL-HP-FP-785 - серия высокомощных лазерных диодов Фабри-Перо в корпусе 14-pin "бабочка" с центральной длиной волны 785 нм.

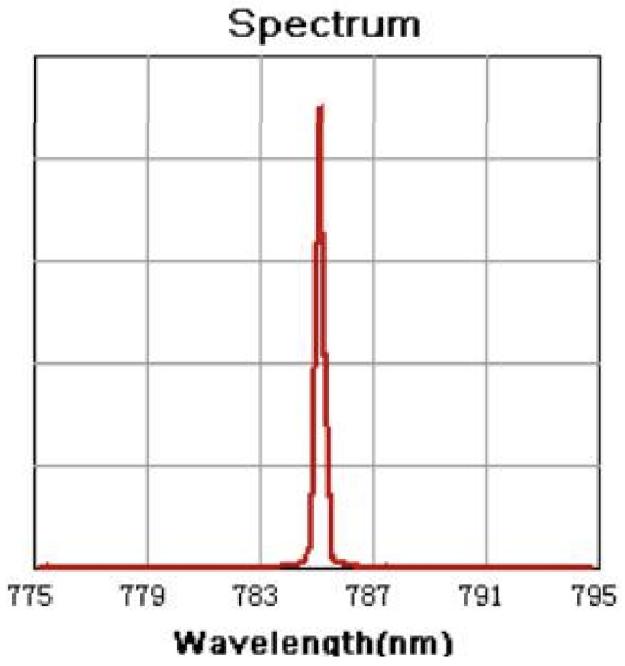

Центральная длина волны 785 нм.
Ширина спектра 3 нм.
Выходная мощность до 1500 мВт.

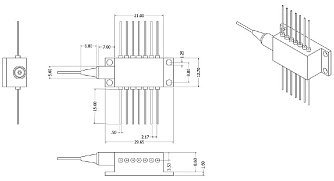

Корпус 14-pin "бабочка".
Многомодовое волокно .

Производитель: LD-PD

Узнать цену

Задать вопрос

Высокомощные лазерные диоды Фабри-Перо серии PL-HP-FP-785 представляют собой источники когерентного излучения с центральной длиной волны 655 нм, отлично подходящие для рамановских лазеров, зондирования и спектроскопии. Лазерные диоды упакованы в стандартный герметичный корпус 14-pin "бабочка" со встроенными TEC и PD.

Особенности:

Оптическая выходная мощность до 1500 мВт.
Коннектор FC/APC.
Корпус 14-pin «бабочка».
Диаметр сердцевины выходного волокна 105 мкм (NA=0,22).

Параметр	Мин.	Тип.	Макс.	Ед. измерения
Электрические/оптические характеристики
Центральная длина волны	780	785	790	нм
Ширина спектра	-	3	5	нм
Пороговый ток	-	400	-	мА
Рабочий ток	-	1500	2200	мА
Выходная оптическая мощность	600	1000	1500	мВт
Темновой ток ФД (VRD=5В)	-	300	500	мкА
Коэффициент перестройки температурой	-	0,3	-	нм/°C
Тип волокна	105 / 125 / 250 мкм (NA=0,22)			-
Прямое напряжение	-	1,8	2,5	В
Сопротивление термистора	9,5	10	10,5	кОм
Температурный коэффициент термистора	-	-4,4	-	%/°C
Тип коннектора	FC/APC			-
Абсолютные предельные значения
Температура корпуса	-5	+25	+70	°С
Температура чипа	+10	+25	+40	°С
Рабочий ток	0	1800	2000	мА
Прямое напряжение	0,8	1,2	1,8	В
Ток TEC	-	1,2	1,4	А
Напряжение TEC	-	8,0	8,75	В
Обратное напряжение (ЛД)	-	-	1,8	В
Обратное напряжение (ФД)	-	-	10	В
