PL-FP-1075-FBG - 1075 нм лазерный диод накачки с ВБР
PL-FP-1075-FBG - серия лазерных диодов накачки с резонатором Фабри-Перо с ВБР в корпусе 14-pin "бабочка" с центральной длиной волны 1075 нм.
- Центральная длина волны 1075 нм.

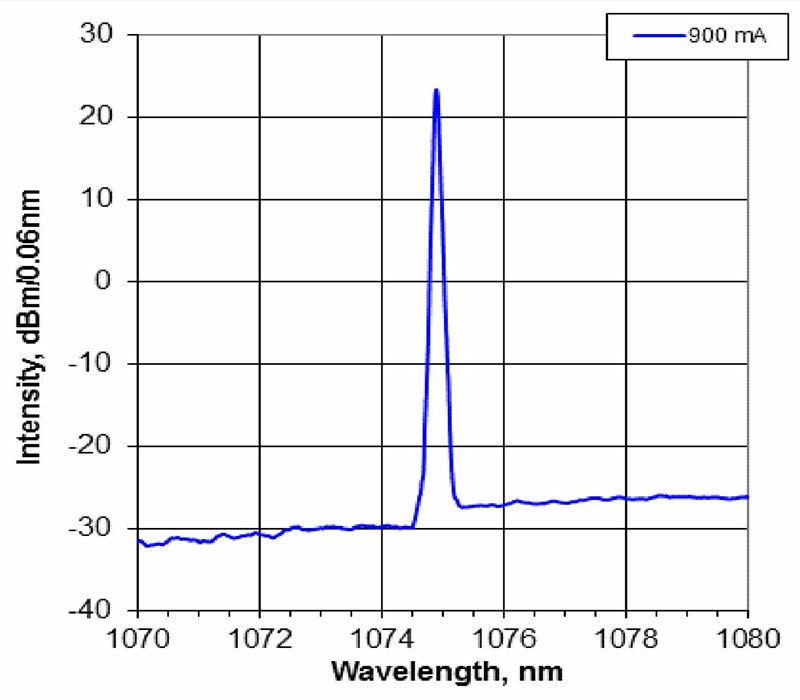

- Ширина спектра 0,08 нм.
- Выходная мощность до 350 мВт.
- Корпус 14-pin "бабочка".
- Тип волокна SM, PM.
Производитель: LD-PD
Лазерные диоды Фабри-Перо с встроенной ВБР серии PL-FP-1075-FBG представляют собой источники когерентного излучения с центральной длиной волны 1075 нм, отлично подходящие для накачки волоконных лазеров и усилителей, мультиплексирования с разделением по длине волны. Лазерные диоды упакованы в стандартный герметичный корпус 14-pin "бабочка" со встроенными TEC и PD.
В ЛД накачки серии PL-FP-1075-FBG имеется встроенная ВБР для стабилизации длины волны излучения, которая обеспечивает свободный от шума узкополосный спектр даже при изменении температуры, управляющего тока и оптической обратной связи.
Особенности:
- Оптическая выходная мощность до 350 мВт.
- Коннектор FC/APC.
- Корпус 14-pin «бабочка».
- Стабилизация ВБР.
- Встроенный TEC, термистор и ФД.
- Высокий динамический диапазон.
- Отличная стабильность при низком энергопотреблении.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Электрические/оптические характеристики
|
||||
| Центральная длина волны | 1074 | 1075 | 1076 | нм |
| Ширина спектра | 0,01 | 0,08 | 0,1 | нм |
| Пороговый ток | - | 20 | 30 | мА |
| Рабочий ток | - | 250 | 500 | мА |
| Выходная оптическая мощность | 250 | 300 | 350 | мВт |
| Коэффициент слежения1 | 0,52 | - | 1,48 | - |
| Ошибка слежения2 | -48 | - | +48 | - |
| Чувствительность ФД | 0,5 | - | 5 | мкА/мВт |
| Темновой ток ФД (VRD=5В) | - | - | 0,1 | мкА |
| Коэффициент экстинкции (для PM версии) | 17 | 20 | - | дБ |
| Тип волокна |
HI1060 / PM980 |
- | ||
| Прямое напряжение | - | 1,8 | 2,6 | В |
| Сопротивление термистора | 9,5 | 10 | 10,5 | кОм |
| Температурный коэффициент термистора | - | -4,4 | - | %/°C |
| Тип коннектора |
FC/APC |
- | ||
|
Абсолютные предельные значения
|
||||
|
Температура корпуса
|
-5 | +25 | +70 |
°С |
|
Температура чипа
|
+10 |
+25 |
+50 |
°С |
|
Рабочий ток
|
0 | 250 | 500 | мА |
|
Прямое напряжение
|
0,8 | 1,2 | 1,8 | В |
|
Ток TEC
|
- | 1,2 | 2,0 | А |
|
Обратное напряжение (ЛД)
|
- | - | 1,8 | В |
|
Обратное напряжение (ФД)
|
- | - | 10 | В |
- Коэффициент слежения - это параметр, который показывает, насколько точно изменяется выходная оптическая мощность в зависимости от изменения обратного фототока. На графике зависимости оптической мощности от обратного фототока проводится прямая линия между минимальной мощностью (30 мВт) и рабочей мощностью (Pop). Коэффициент слежения определяется как отношение измеренной оптической мощности (представленной в виде точек на графике) к значению, полученному из прямой линии.
- Ошибка слежения определяется как нормализованное изменение выходной мощности относительно Pf при 25°C, т. е. (Pf –Pf_25)/Pf_25, в диапазоне температур корпуса от 0 до 75°C, при постоянном обратном фототоке, соответствующем наименьшему значению при Pf =Pop для температур 0°C, 25°C и 75°C.
- Накачка волоконных лазеров.
- Плотное мультиплексирование с разделением по длине волны (DWDM).
- Накачка волоконных усилителей.
- EDFA усилители с высокой скоростью передачи данных и большим количеством каналов.
- CATV.
