6433P - LCA анализаторы оптических компонентов
- Частота модуляции: от 10 МГц до 110 ГГц.
- Разрешение по частоте: 1 Гц.
- Рабочая длина волны: 1310 / 1550 нм.
- Легкий и быстрый процесс калибровки.
- Многофункциональный интерфейс управления.
- Анализ балансных фотоэлектронных устройств.
Анализаторы оптических компонентов серии 6433P предназначены для тестирования высокочастотных электрооптических устройств (E/O), оптоэлектронных устройств (O/E) и устройств передачи оптического сигнала (O/O). Диапазон частот модуляции составляет от 10 МГц до 110 ГГц. В LCA анализаторах 6433P доступны четыре режима измерений: E/E, O/E, E/O и O/O. Отображение таких параметров, как логарифмическая или линейная амплитуда, фаза, групповая задержка, диаграмма Смита, полярные координаты и другие, позволяет анализаторам с высокой точностью измерять амплитудные и фазовые частотные характеристики в широком частотном диапазоне.
Основные области применения включают определение рабочего диапазона частот, АЧХ, ФЧХ и групповой задержки и других параметров различных компонентов, включая высокоскоростные электрооптические устройства, такие как модуляторы интенсивности, лазеры с прямой модуляцией и модули передатчиков, оптоэлектронные устройства, например, детекторы, светоизлучающие приборы и детекторные чипы, а также устройства передачи оптического сигнала, такие как аттенюаторы и эрбиевые волоконные усилители (EDFA).
Особенности
- Широкий диапазон частот модуляции от 10 МГц до 110 ГГц.
- Минимальное разрешение по частоте 1 Гц.
- Широкий функционал с возможность тестирования параметров передачи, отражения и других.
- Встроенный многофункциональный интерфейс управления.
- Быстрый процесс калибровки с пошаговой инструкцией.
- Функция одновременного отображения в нескольких окнах и быстрый анализ.
- Автоматическое извлечение зонда с быстрым сбором данных.
- Поддержка интерфейса USB, LAN и программируемого набора команд SCI для автономных измерений.
Поддержка широкого диапазона частот модуляции
Анализатор 6433P поддерживает частоты от 10 МГц до 110 ГГц и обладает минимальным разрешением по частоте всего в 1 Гц для оценки характеристик высокоскоростных широкополосных оптических устройств и микросхем.
Встроенный многофункциональный интерфейс управления
Прибор можно использовать в четырёх режимах проведения измерений: E/E, O/E, E/O и O/O. Переключение осуществляется в любой момент оператором, что позволяет измерить такие характеристики как S-параметры, импеданс и временные характеристики большинства известных устройств.
Интерфейс LCA анализатора 6433P
Быстрый и понятный процесс калибровки
Данный анализатор использует процесс калибровки, в основном включающий в себя электрическую калибровку и калибровку оптического тракта. Пошаговые инструкции в процессе позволяют быстро откалибровать прибор и получить точные результаты тестирования. Кроме того, анализатор обладает возможностью проведения широкополосного быстрого тестирования различных устройств в один клик.
Функция одновременного отображения в нескольких окнах и быстрый анализ
Анализатор 6433P поддерживает до 64 каналов измерений и 32 окна измерений. В каждом окне может отображаться до 16 тестируемых параметров одновременно, что позволяет реализовывать многооконное и многоформатное отображение результатов. С помощью сенсорного экрана пользователь может выполнять операции ввода и выбора, что делает процесс тестирования еще более быстрым, удобным и эффективным.

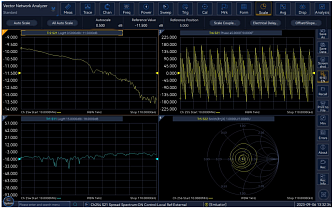

Многооконное отображение результатов
Анализ характеристик оптических компонентов
Для измерения S11 и S21 параметров электрооптических устройств, таких как модуляторы и лазеры с прямой модуляцией, можно использовать многооконный дисплей, позволяющий быстро получить параметры передачи и отражения сигнала.
Для определения S22 и S21 параметров оптоэлектронных устройств, таких как фотодетекторы и интегрированные компоненты ROSA и TIA, можно использовать быстрый анализ полосы по уровню 3 дБ и тестирование частотного отклика.
При тестировании оптических устройств, таких как волоконно-оптические фильтры, с помощью S21 параметра можно быстро измерить потери и плоскостность.
Измерение амплитудно-частотной характеристики
Используя различные режимы отображения, предусмотренные прибором, можно вывести на экран такую информацию, как фазовая и групповая задержка, и быстро измерить фазо-частотные характеристики.
Измерение фазо-частотной характеристики
Измерение параметров балансных оптоэлектронных устройств
Анализатор обладает четырехпортовой конфигурацией, позволяющей определять дифференциальное усиление и параметры подавления синфазного сигнала балансных устройств, как передающих, так и принимающих сигнал. Этот режим больше подходит для проведения исследований в области существующих и разрабатываемых устройств высокоскоростной передачи информации.
Тестирование оптических чипов
Прибор оснащен зондовой станцией и высокочастотным датчиком, что позволяет проводить анализ частотного отклика электрооптических и оптоэлектронных компонентов.
Автоматическое тестирование
Анализатор 6433P предлагает стандартный набор команд SCPI для дистанционного управления. Просто установив соединение между устройствами и отправив команды, пользователи могут создать интегрированную программу автоматического тестирования. Это упрощает создание системы тестирования оптических чипов, объединяя анализаторы оптических компонентов с регуляторами температуры, цифровыми измерителями источника и измеряемыми компонентами.
Параметр | Значение | Ед. измерения | |||
---|---|---|---|---|---|
Диапазон частот модуляции | 10 МГц - 110 ГГц | ||||
Точность определения частоты |
± 1 х 10-7 |
Гц |
|||
Разрешение по частоте | 1 | Гц | |||
Рабочая длина волны | 1310 ± 20 | 1550 ± 20 | нм | ||
Диапазон средней выходной мощности оптического излучения | -2 - +3 | -1 - +5 | дБм | ||
Максимальная безопасная мощность вводимого оптического излучения | +10 | дБм | |||
Средняя точность выходной мощности оптического излучения | ± 0,5 | дБ | |||
Диапазон измерения средней входной оптической мощности |
-35 - +5 | дБм | |||
Минимальный измеряемый частотный отклик | -55 | дБ | |||
Средняя точность измерения мощности входной оптической мощности |
± 0,5 |
дБ | |||
Относительная точность частотного отклика |
± 2,7 | дБ | |||
Повторяемость точности определения частотного отклика | ± 1,2 | дБ | |||
Точность определения фазы сигнала | ± 10,8 | º |
- Анализ характеристик OE/EO/EE/OO устройств.
- Высокоскоростные фотоприёмники.
- Источники излучения с прямой модуляцией.
- Балансные электрооптические устройства.
- Электрооптические модуляторы.
- Анализ АЧХ и ФЧХ.
