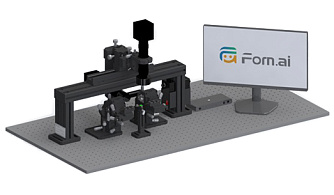

SSP-MA-100 Ручная станция стыковки волоконных выводов ФИС
- Метод позиционирования: ручной.
- Точность линейного позиционирования: 0.5 мкм
- Точность углового позиционировани: 0.008°
- Поддержка торцевого и вертикального ввода/вывода оптического излучения.
- Наличие системы видеоконтроля и подсветки.
- Высокая гибкость.
Набирающий популярность производитель OMTOOLS (КНР), специализируется на предложении решений для выполнения исследований и производства устройств на основе интегрально-оптических схем.
Помимо промышленных установок OMTOOLS (КНР) предлагает готовые решения для выполнения стыковки ручным методом. Сборка легко адаптируется под разные задачи с помощью ряда аксессуров и модулей, например, специальных держателей ОВ.
Блок регулировки опоры объектива используется для регулировки положения объектива, выравнивания изображения, фокусировки и регулировки слайдера типа «ласточкин хвост» с тремя степенями свободы.
Объектив с переменным увеличением используется для наблюдения за соединением оптических устройств и облегчения предварительного выравнивания.
Продукция подойдёт исследовательским и образовательным учреждениям.
Система состоит из следующих модулей:
- 6-координатные позиционеры ОВ/FAB (1 или 2 шт.).
- Держатели ОВ/FAB.
- Фиксатор и позиционер оптического чипа.
- Система видеонаблюдения (виды сверху и сбоку).
- Специальная рама для фиксации верхней камеры и потенциального закрепления других модулей (например, дозатора адгезива).
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Тип позиционеров | Ручной | - |
|
Поддержка торцевого и вертикального ввода/вывода
|
Да | - |
|
Количество осей позиционеров ОВ
|
6 | шт. |
|
Количество 6-координатных позиционеров оптического волокна
|
1-2 | шт. |
|
Диапазон перемещения 6-координатных позиционеров по осям X, Y, Z при грубой регулировке
|
± 6.5 | мм |
|
Диапазон перемещения 6-координатных позиционеров по осям X, Y, Z при точной регулировке
|
± 0.3 | мм |
|
Точность грубого позицонирования 6-координатных позиционеров
|
10 | мкм |
|
Точность прецизионного позицонирования 6-координатных позиционеров
|
0.5 | мкм |
|
Диапазон углового позицонирования 6-координатных позиционеров вокруг осей X,Y
|
± 2.5 | ° |
|
Диапазон углового позицонирования 6-координатных позиционеров вокруг оси Z
|
± 4 | ° |
|
Точность углового позиционирования 6-координатных позиционеров
|
0.008 | ° |
|
Количество 3-координатных позиционеров
|
1 | шт. |
|
Диапазон перемещения 3-координатного позиционера по осям X, Y
|
25 | мм |
|
Диапазон перемещения 3-координатного позиционера по оси Z
|
10 | мм |
|
Точность позиционирования 3-координатного позиционера по осям X, Y, Z
|
10 | мкм |
|
Диапазон грубой регулировки углового положения вертикальных зажимов оптического волокна
|
180 | ° |
|
Диапазон точной регулировки углового положения вертикальных зажимов оптического волокна
|
5 | ° |
|
Точность регулировки углового положения вертикальных зажимов оптического волокна (диаметр оболочки менее 250 мкм)
|
0.02 | ° |
|
Габариты базовой пластины (длина х ширина х толщина)
|
900 х 600 х 13 | мм3 |
|
Наличие промышленной камеры видеонаблюдения
|
да | - |
|
Максимальное увеличение объектива
|
6.5 | крат |
|
Наличие светодиодной кольцевой лампы
|
Да | - |
- Интегральная фотоника
- Тестирование интегрально-оптических схем
