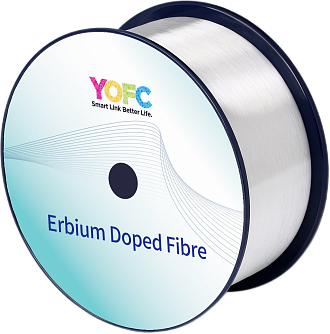

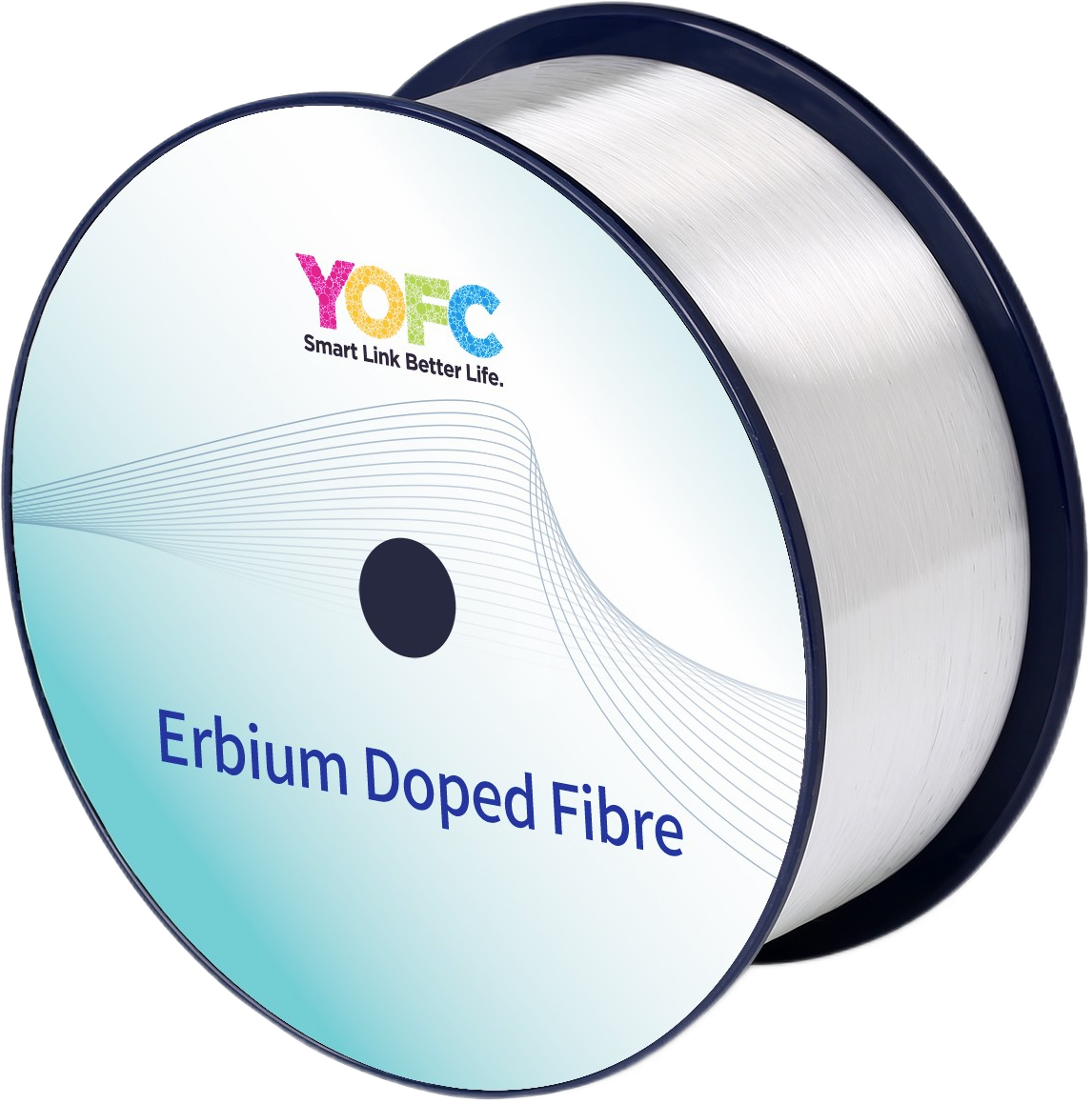

ED1015-А - легированное эрбием волокно, С и L-диапазоны
ED1015-А - легированное эрбием волокно для С и L-диапазонов.
- Длина волны отсечки ≤ 1300 нм.
- Числовая апертура 0,21 - 0,25.
- Пик поглощения 20,0 дБ/м (при длине волны 1529 нм).
- Потери в точках сращивания волокон ≤ 0,2 дБ.
Производитель: YOFC
Легированное эрбием волокно ED1015-А разработано специально для использования в высокопроизводительных усилителях с низким уровнем шума, например, в оптических предусилителях, бустерах и линейных усилителях в WDM системах связи. Применяемая при производстве технология совместного легирования эрбием и алюминием обеспечивает высокую эффективность преобразования мощности и высокую спектральную однородность. Позволяет реализовывать полосу усиления до 35 нм с постоянным коэффициентом усиления при использовании технологии накачки 980 или 1480 нм.
Особенности:
- Высокая эффективность преобразования мощности.
- Низкий уровень шума.
- Низкая поляризационная дисперсия.
- Низкие потери при сращивании.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Полоса длин волн | C-диапазон | - | |
| Пик поглощения (на длине волны 1529 нм, тип.) | 20,0 | дБ/м | |
| Воспроизводимость поглощения | ≤ 3,0 | % | |
| Затухание |
≤ 10 |
дБ/км | |
| Затухание на изгибах |
≤ 0,1 |
дБ | |
|
Длина волны отсечки |
≤ 1300 |
нм | |
| Диаметр модового поля (при 1550 нм) | 5,1 - 5,9 | мкм | |
| Числовая апертура | 0,21 - 0,25 | - | |
| Потери при сращивании |
≤ 0,2 |
дБ | |
| Поляризационная модовая дисперсия |
≤ 15 |
фс/м | |
| Диаметр оболочки |
125,0 ± 2,0 |
мкм | |
| Диаметр покрытия | 250,0 ± 15,0 | мкм | |
|
Ошибка концентричности сердцевины |
≤ 0,6 |
мкм | |
|
Ошибка концентричности оболочки |
≤ 12,5 |
мкм | |
| Тест нагрузки | 150 | kpsi | |
| Диапазон температур хранения | -40 ~ +85 |
℃ |
|
| Рабочий диапазон температур | -5 ~ +75 |
℃ |
|
| Диапазон влажности при хранении и эксплуатации | 5 - 95 | % | |
- Доступны другие значения пикового поглощения. Уточните детали при заказе.
- Доступны другие значения длины волны отсечки. Уточните детали при заказе.
- Усилители для DWDM.
- Усилители для систем CATV (кабельное телевидение).
- Накачка на длине волны 980 нм или 1480 нм.
- Наземные и подводные линии связи.
- Аэрокосмическая отрасль.
ED - легированные эрбием волокна 186.99(Kб)
