AK - линейные трансляторы с перекрестно-роликовым подшипником
Линейные трансляторы серии АК отличаются высокими прочностью, износостойкостью и грузоподъёмностью.
- Диапазон перемещения 13 или 25 мм.
- Нагрузка до 15 кг.
- Чувствительность 2 мкм.
- Размер столика от 40 х 40 до 100 х 100 мм.
- Микрометрический или обычный винт.
- Изготовлены из алюминиевого сплава.
Производитель: EV
Трансляторы серии AK изготовлены из твердого алюминиевого сплава, поверхность обработана черным анодным оксидированием, подходящим для темной среды. Кроме того, они отличаются высокой прочностью и хорошей износостойкостью. За счёт использования перекрёстно-роликового подшипника данные трансляторы имеют большую грузоподъемность и хорошую износостойкость. Благодаря технологии прецизионной обработки поверхности данная серия трансляторов имеет высокую чувствительность до 2 мкм и работает плавно, а прямолинейность всего диапазона перемещения составляет менее 3 мкм. Подходит для применений, в которых требуется высокая грузоподъемность и высокая точность передвижения.
Особенности:
- Перекрёстно-роликовый подшипник, высокая грузоподъемность, хорошая износостойкость.
- Поверхность направляющей рейки использует технологию прецизионной обработки, что делает транслятор высокочувствительным и точным.
- Основной материал — твердый алюминиевый сплав с черным анодным оксидированием, что обеспечивает высокую прочность и хорошую износостойкость.
- Два типа актюатора: микрометр и винт, гибкие и удобные в использовании.
- Высокая экономическая эффективность.
| Параметр | Значение | Ед.измерения | ||||
|---|---|---|---|---|---|---|
|
Модель
|
AK13(A)-4020(xx) | AK13(A)-6020(xx) | AK25(A)-6520(xx) | AK25(A)-8020(xx) | AK25(A)-10020(xx) | |
|
Диапазон перемещения
|
13 | 13 | 25 | 25 | 25 | мм |
|
Размер столика
|
40×40 | 60×60 | 65×65 | 80×80 | 100×100 | мм |
|
Высота столика
|
20 | мм | ||||
|
Направляющий механизм
|
перекрёстно-роликовый подшипник |
|||||
|
Тип актюатора
|
винт или микрометр | |||||
|
Расположение винта
|
центральное, левое, правое, центральное вертикальное, левое вертикальное, правое вертикальное | |||||
| Материал корпуса, обработка поверхности | черный анодированный алюминиевый сплав | |||||
|
Вес
|
0,12 | 0,25 | 0,28 | 0,5 | 0,7 | кг |
|
Чувствительность
|
≤2 | мкм | ||||
| Мин. измерение микрометра | 0,01 | |||||
|
Параллельность движения
|
≤10 | мкм | ||||
|
Прямолинейность
|
≤3 | мкм | ||||
|
Отклонение от направления
|
≤25 | " | ||||
|
Отклонение от поперечной оси
|
≤15 | " | ||||
|
Нагрузка
|
2 | 5 | 6 | 10 | 15 | кг |
|
Вертикальная нагрузка
|
1 | 2 | 2,5 | 5 | 7 | кг |

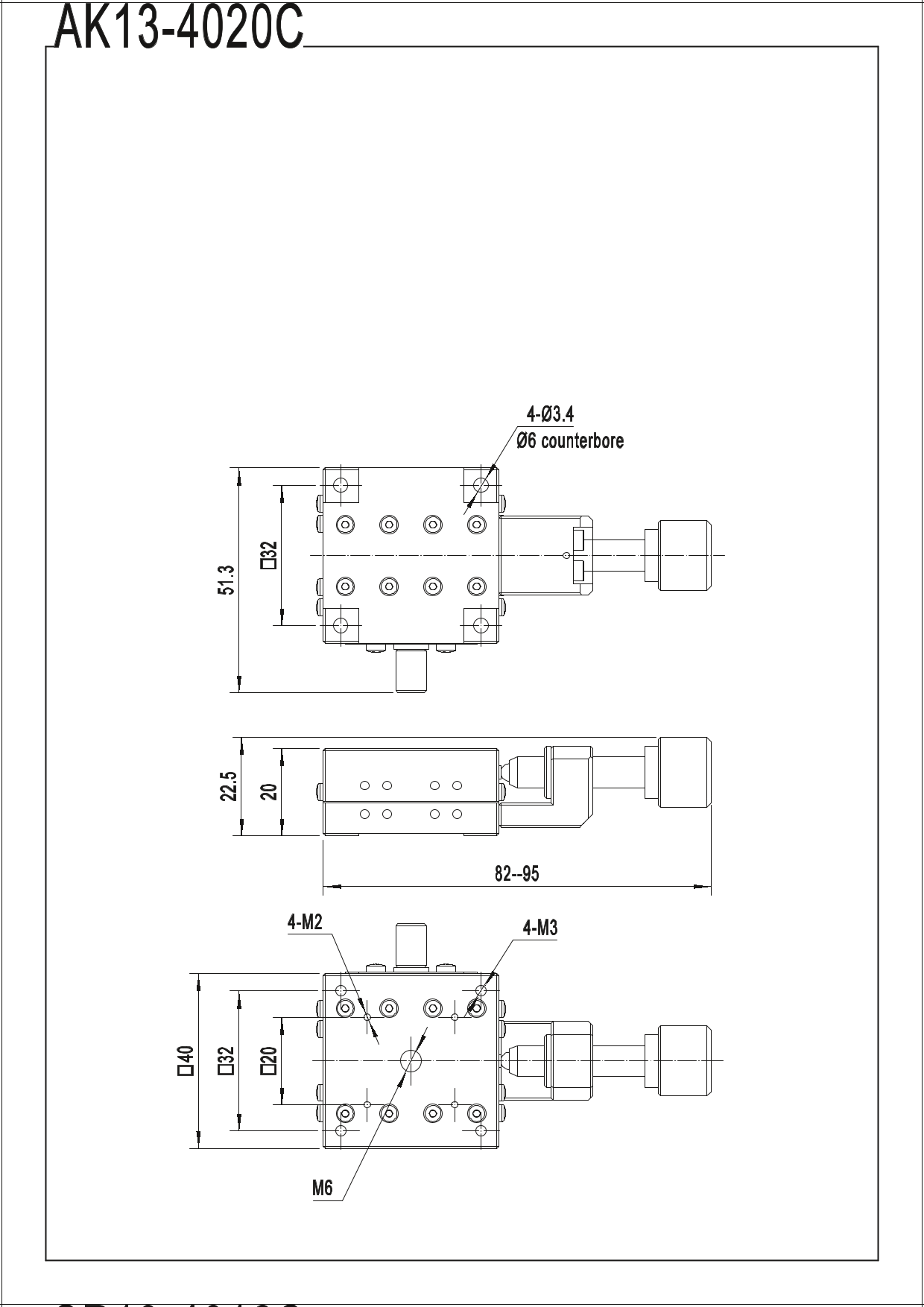

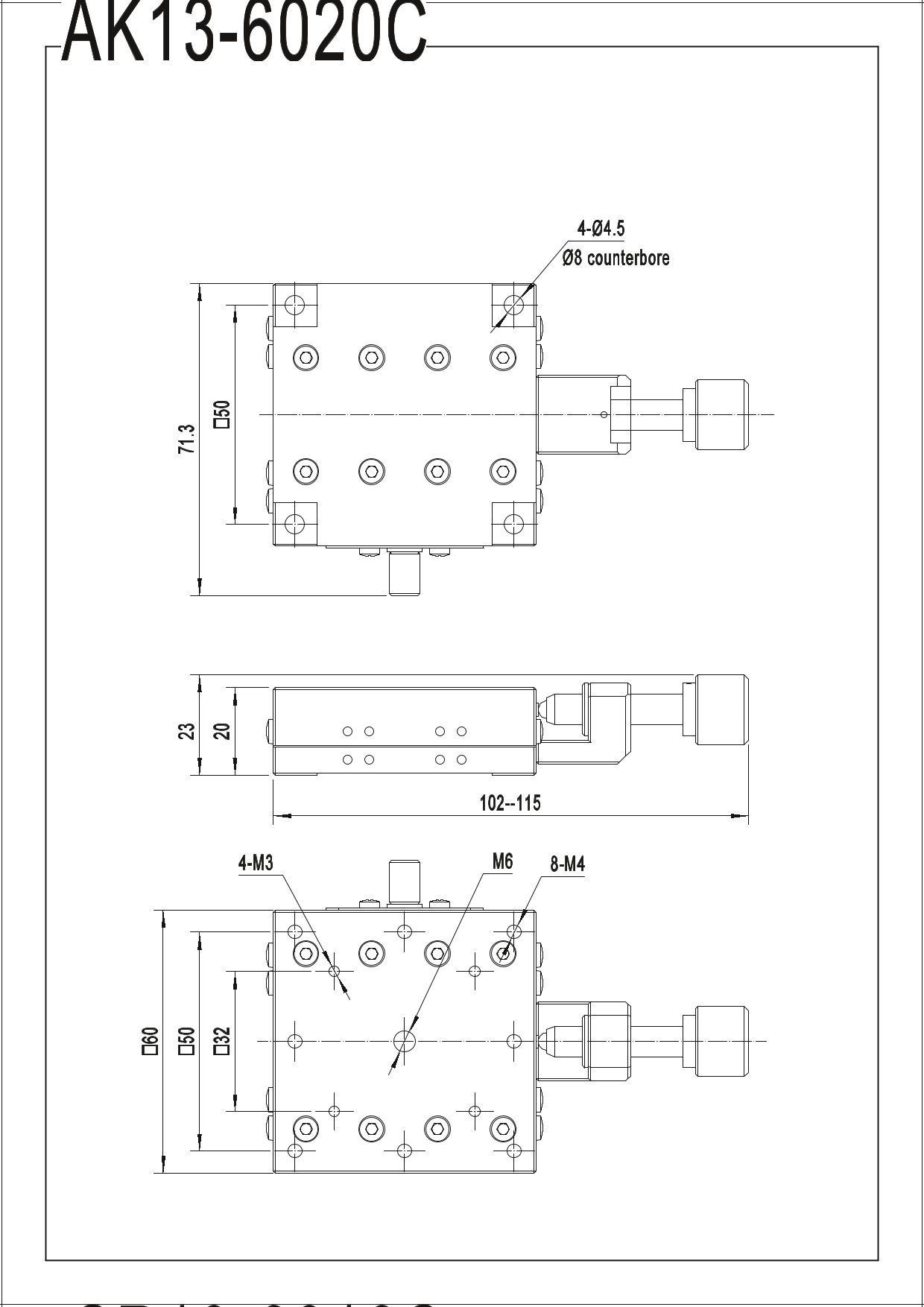

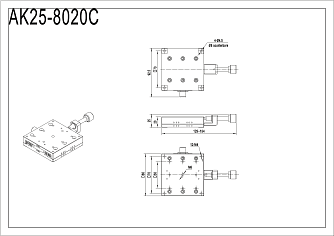

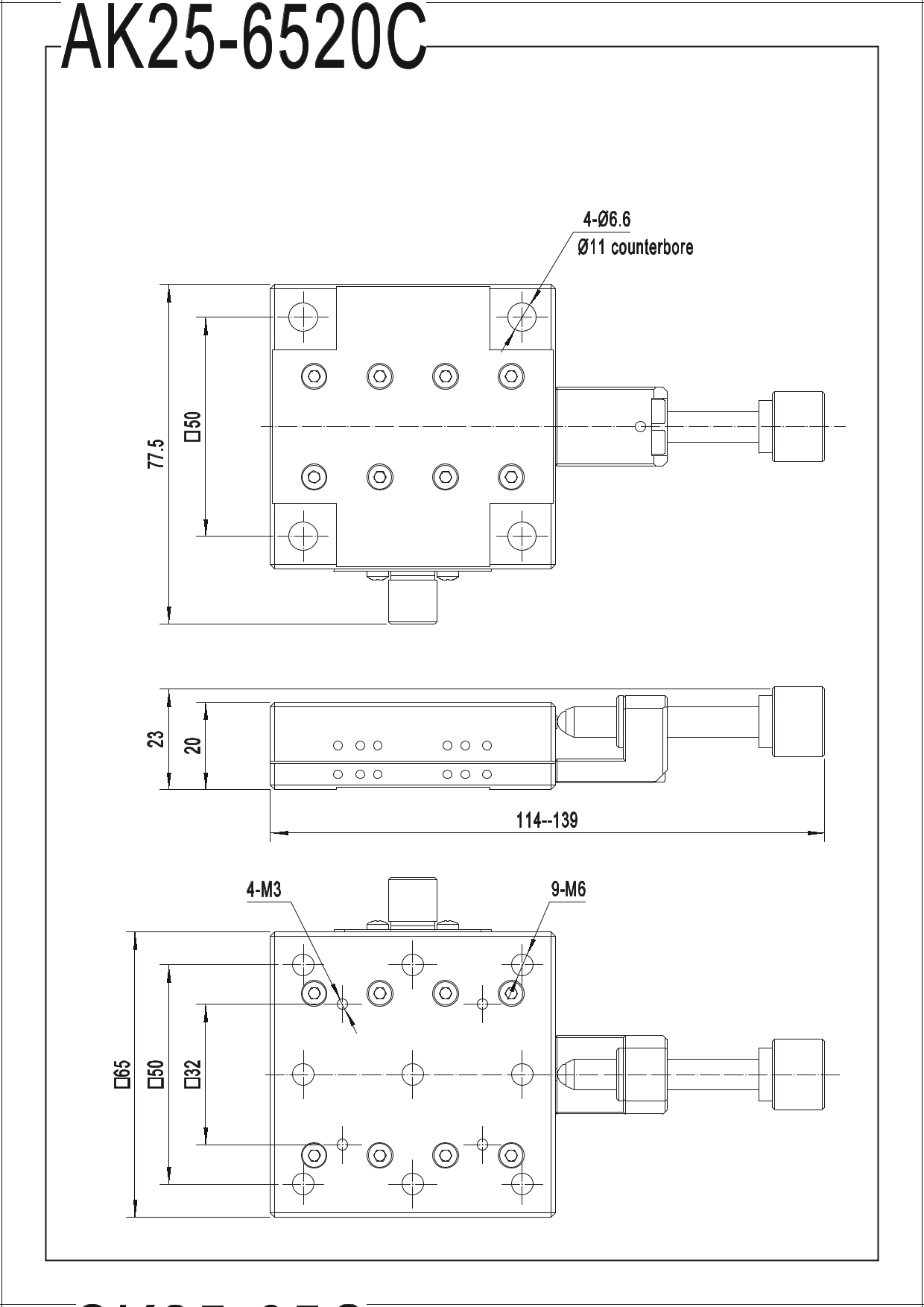

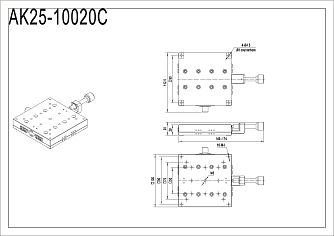

- Чертежи для всех возможных моделей представлены в разделе Документация.
Тип актюатора: микрометр или винт (уточнить при заказе).
Расположение актюатора: центральное, слева или справа (уточнить при заказе).
Расположение актюатора: центральное, слева или справа (уточнить при заказе).
