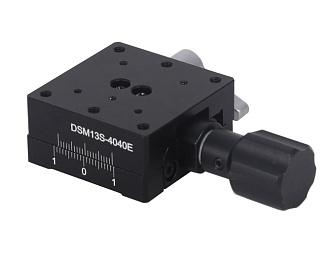

DSM - линейные трансляторы с подшипником типа ласточкин хвост
Линейные трансляторы серии DSM отличаются высокими грузоподъёмностью, чувствительностью и устойчивостью.
- Диапазон перемещения от 13 до 100 мм.
- Нагрузка до 5 кг.
- Размер столика от 40 х 40 до 65 х 65 мм.
- Изготовлены из алюминиевого сплава.
Производитель: EV
Основным материалом серии линейных трансляторов DSM является алюминиевый сплав с черным анодированием. Трансляторы оснащены подшипниками типа «ласточкин хвост» для обеспечения высокой грузоподъемности и чувствительности, а также низкой скорости регулировки. Из-за малого диаметра ходового винта данные трансляторы не подходят для применений с большим ходом. Имеется функция блокировки.
Особенности:
- Подшипник типа «ласточкин хвост», высокая грузоподъемность.
- Высокая чувствительность.
- Шкала-нониус для легкого считывания.
- Высокая устойчивость, функция блокировки.
| Параметр | Значение | Ед.измерения | ||||
|---|---|---|---|---|---|---|
|
Модель
|

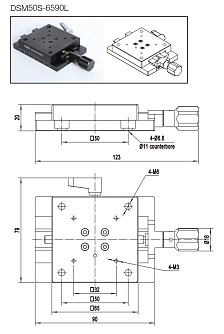

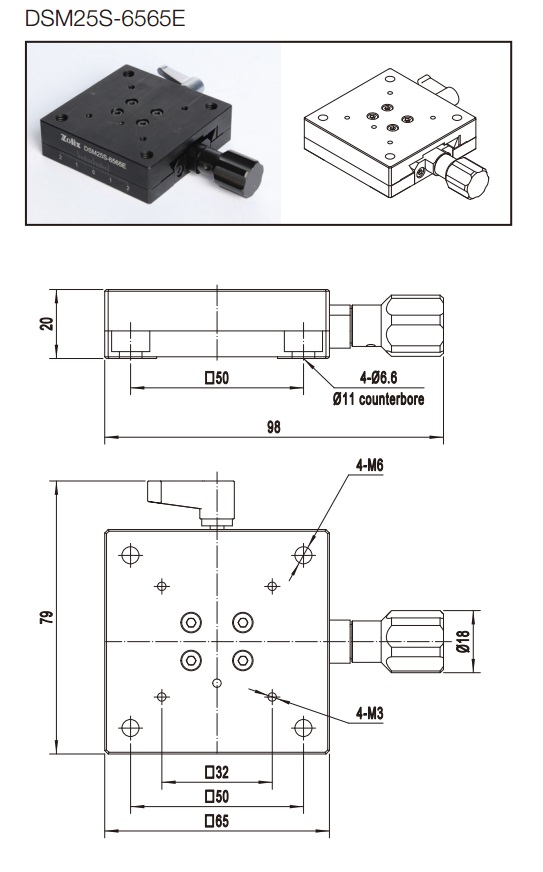

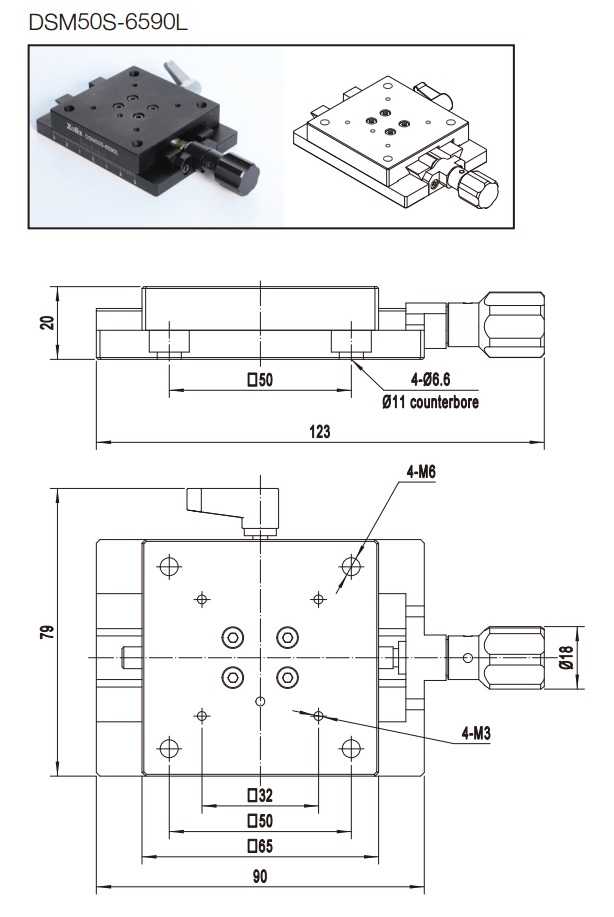

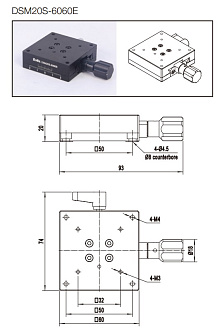

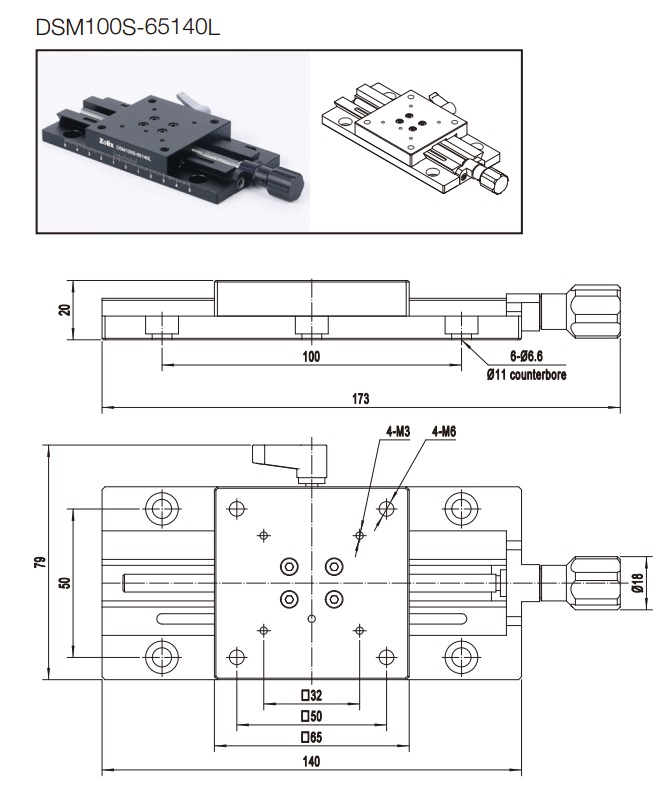

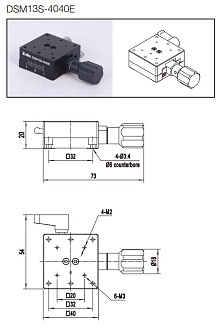

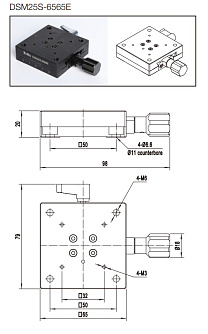

DSM13S-4040E | DSM20S-6060E | DSM25S-6565E | DSM50S-6590L | DSM100S-65140L | |
|
Диапазон перемещения
|
13 | 20 | 25 | 50 | 100 | мм |
|
Размер столика
|
40×40 | 60×60 | 65×65 | 65×65 | 65×65 | мм |
|
Длина основания позиционера
|
40 | 60 | 65 | 90 | 140 | мм |
|
Высота столика
|
20 | мм | ||||
|
Направляющий механизм
|
подшипник типа "ласточкин хвост" |
|||||
| Тип актюатора |
ходовой винт, ⌀6×0,5 |
ходовой винт, ⌀6×1 | ходовой винт, ⌀8×1 | |||
|
Расположение винта
|
центральное | |||||
| Материал корпуса, обработка поверхности | черный анодированный алюминиевый сплав | |||||
|
Вес
|
0,12 | 0,22 | 0,25 | 0,3 | 0,4 | кг |
| Минимальное деление шкалы | 0,1 | мм | ||||
|
Нагрузка
|
5 | 8 | 10 | 10 | 10 | кг |
|
Вертикальная нагрузка
|
2 | 3,5 | 5 | 5 | 5 | кг |
