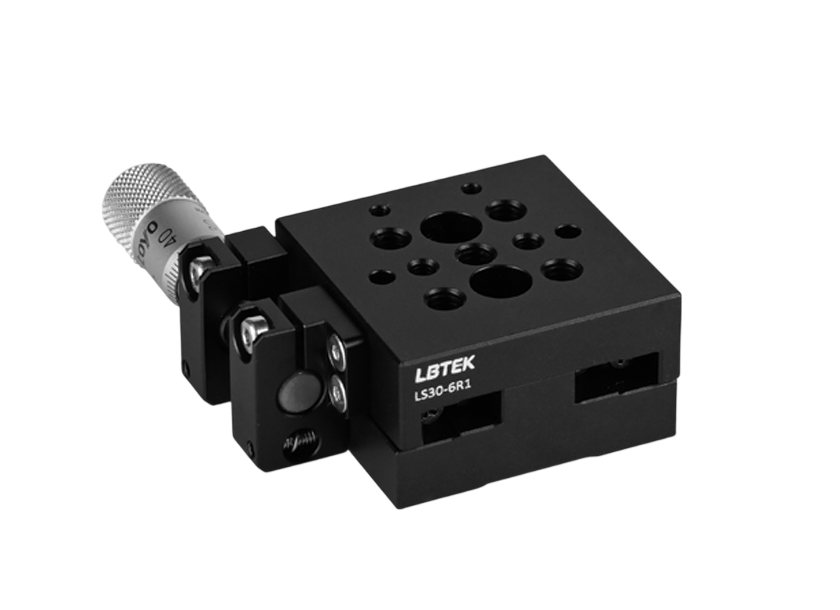

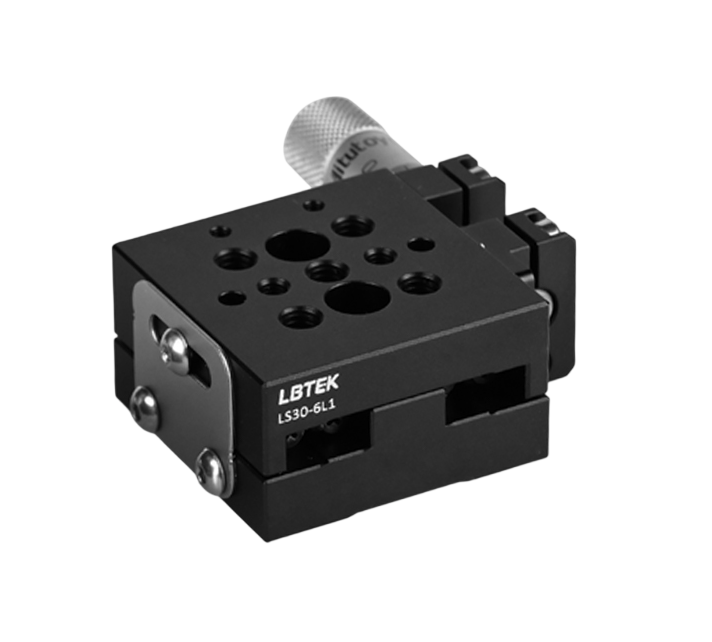

LS30-6 - ручные линейные трансляторы
- Диапазон перемещения до 6,5 мм.
- Нагрузка до 3,2 кг.
- Чувствительность 3 мкм.
- Размер столика 30 х 30 мм.
- Транслятор изготовлен из алюминиевого сплава 6061-T6 с чёрным анодированием.
- Микрометрическая головка Mitutoyo.

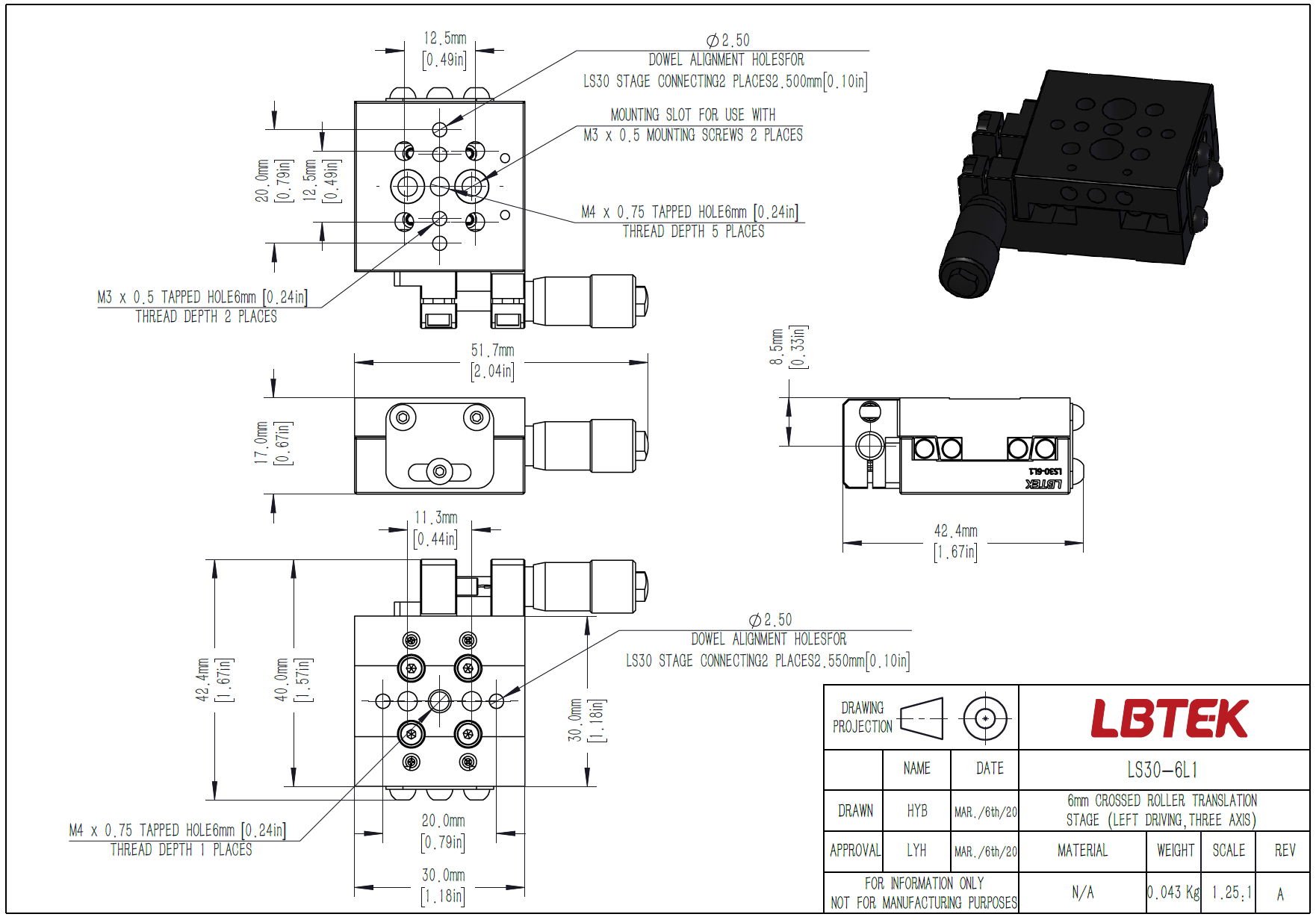

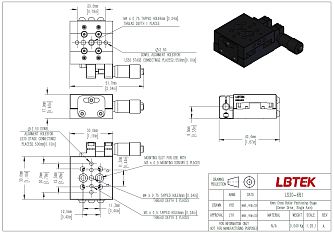

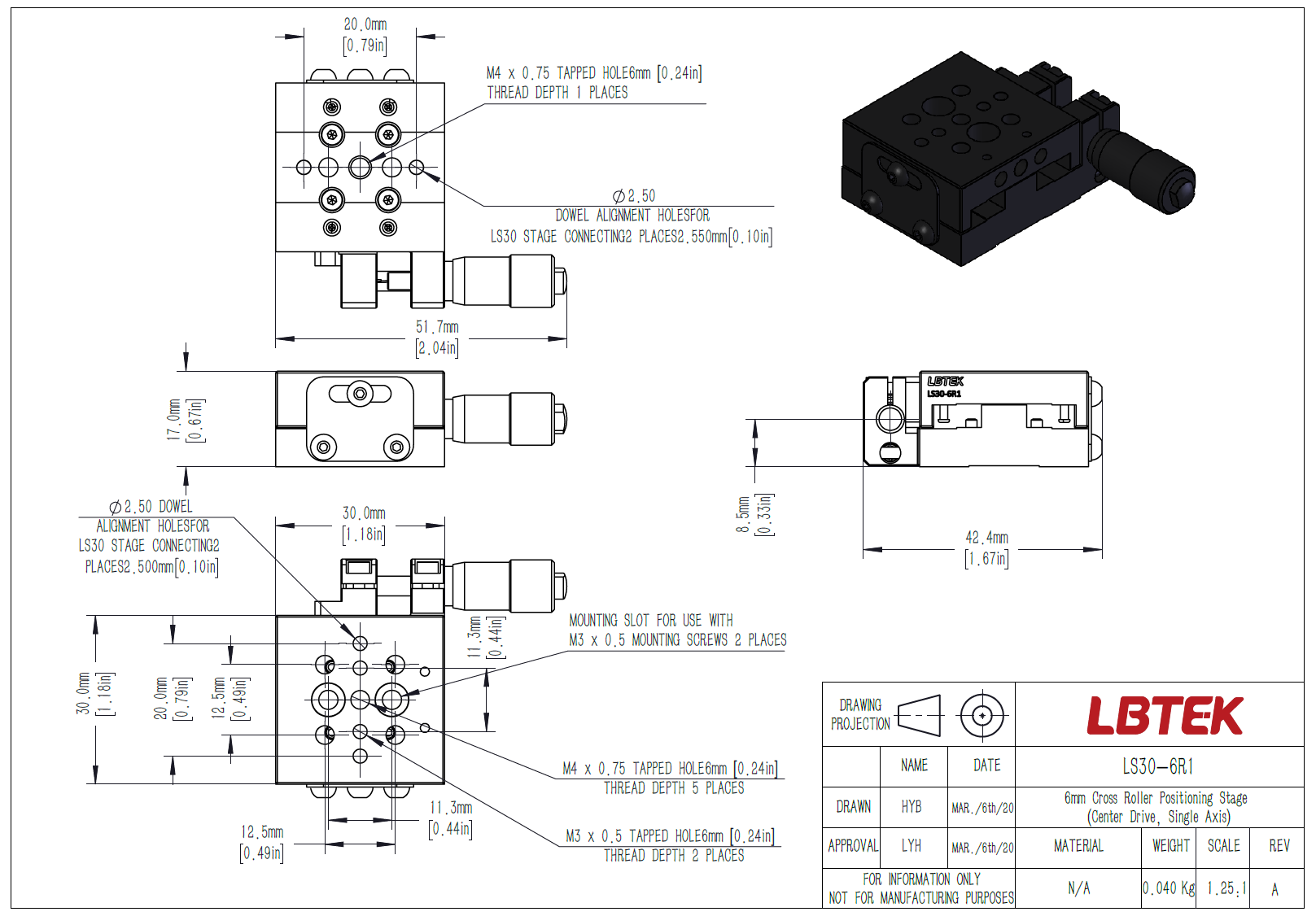

Одноосевые ручные линейные трансляторы LBTEK построены на прецизионных перекрёстно-роликовых направляющих и приводятся в движение стандартной микрометрической головкой Mitutoyo с ценой деления 10 мкм; диапазон перемещения — 6,5 мм, точность линейного перемещения — не хуже 3 мкм. Столик размером 30 × 30 мм оснащён резьбовыми отверстиями M3 (межцентровое расстояние 11,3 мм) и M4 (12,5 мм). В основании выполнены два потайных установочных отверстия и одно резьбовое отверстие M4 для фиксации положения винтами M3/M4.

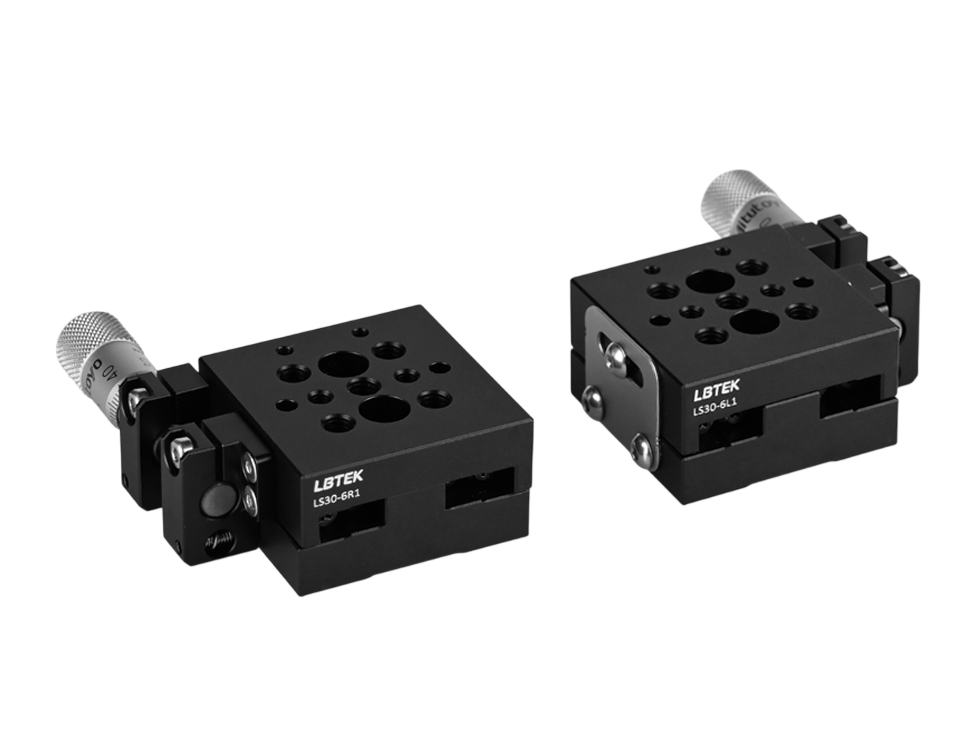

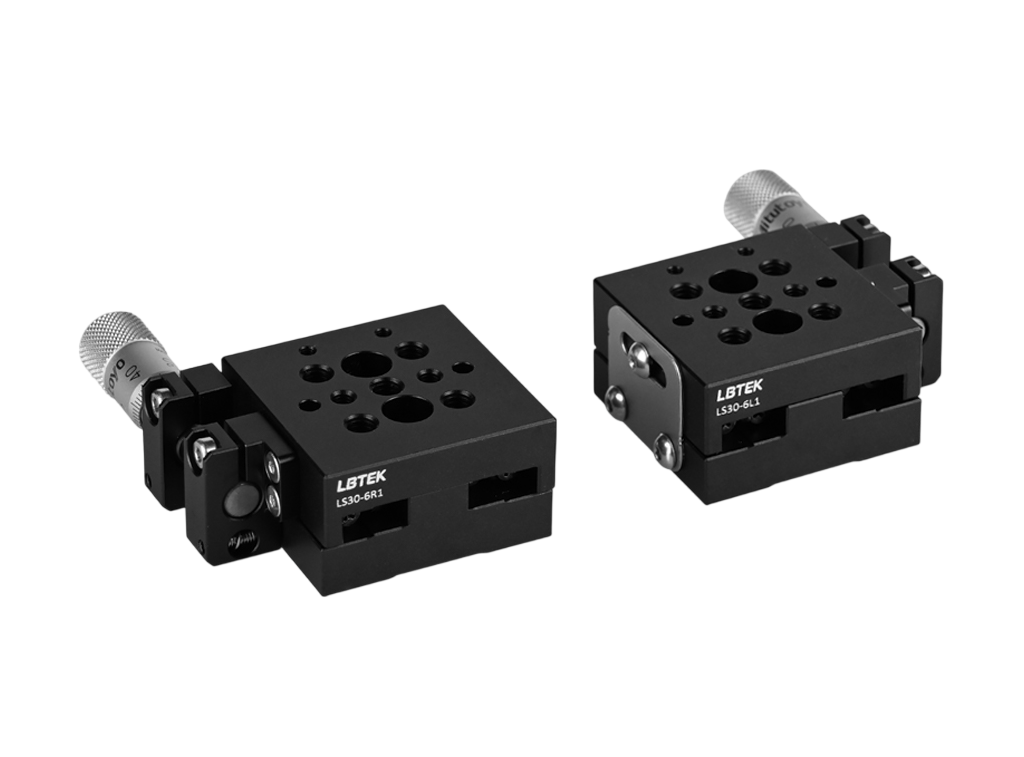

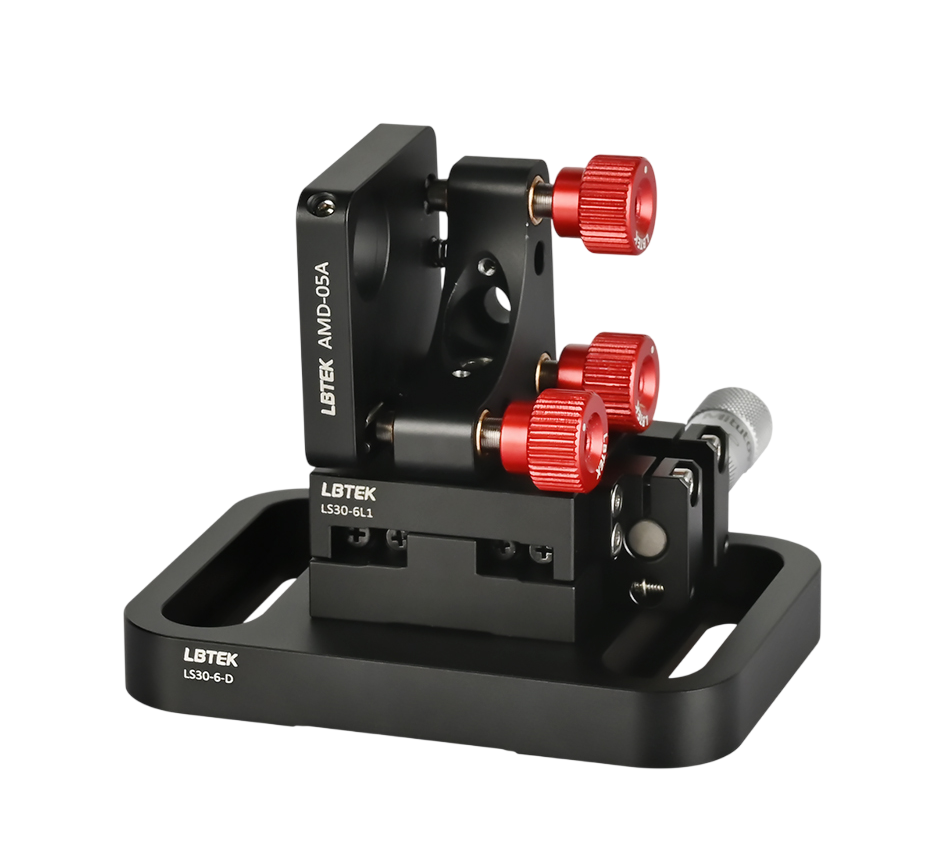

Выпускаются исполнения с левым и правым расположением привода; на боковой поверхности предусмотрен стопорный винт с внутренним шестигранником для фиксации после установки в заданное положение. Трансляторы можно объединять в многоосевые системы. Дополнительное монтажное основание 75 × 50 мм с потайными отверстиями M6 позволяет напрямую закрепить устройство на оптической плите (отверстия M6, шаг 25 мм) входящими в комплект винтами с цилиндрической головкой и внутренним шестигранником.
Особенности:
- Чувствительность ≤ 3 мкм.
- Основной материал — алюминиевый сплав 6061-T6, чёрное анодирование.
- Сверхточный направляющий механизм, обеспечивающий чувствительность, прямолинейность и другие ключевые показатели, соответствующие международному уровню.
- Все изделия оснащены микрометрической головкой Mitutoyo.
- Высокая экономическая эффективность.
| Параметр | Значение | Единица измерения | |
|---|---|---|---|
| Модель | LS30-6L1 | LS30-6R1 | |
| Материал | Алюминиевый сплав 6061-T6 | ||
| Размер столика | 30 × 30 | мм | |
| Диапазон перемещения | 6,5 | мм | |
| Расположение привода | Левое | Правое | |
| Высота платформы | 14 | мм | |
| Прямолинейность (по вертикали и горизонтали) | ≤ 3 | мкм | |
| Тип монтажного отверстия в основании | M4 | ||
| Способ сборки многоосевой системы | 2 установочных штифта + 2 винта | ||
| Шаг монтажных отверстий | 12,5 | мм | |
| Количество осей | 1 | ||
| Цена деления микрометрической головки | 10 | мкм | |
| Обработка поверхности корпуса | Черное анодированное покрытие | ||
| Резьбовые отверстия на рабочей площадке | M4 / M3 | ||
| Параллельность перемещения | ≤ 8 | мкм | |
| Масса | 0,52 | кг | |
| Допустимая горизонтальная нагрузка | 3,2 | кг | |
| Допустимая вертикальная нагрузка | 1,1 | кг | |
Аксессуары:
| Модель | Описание |
|---|---|
 |

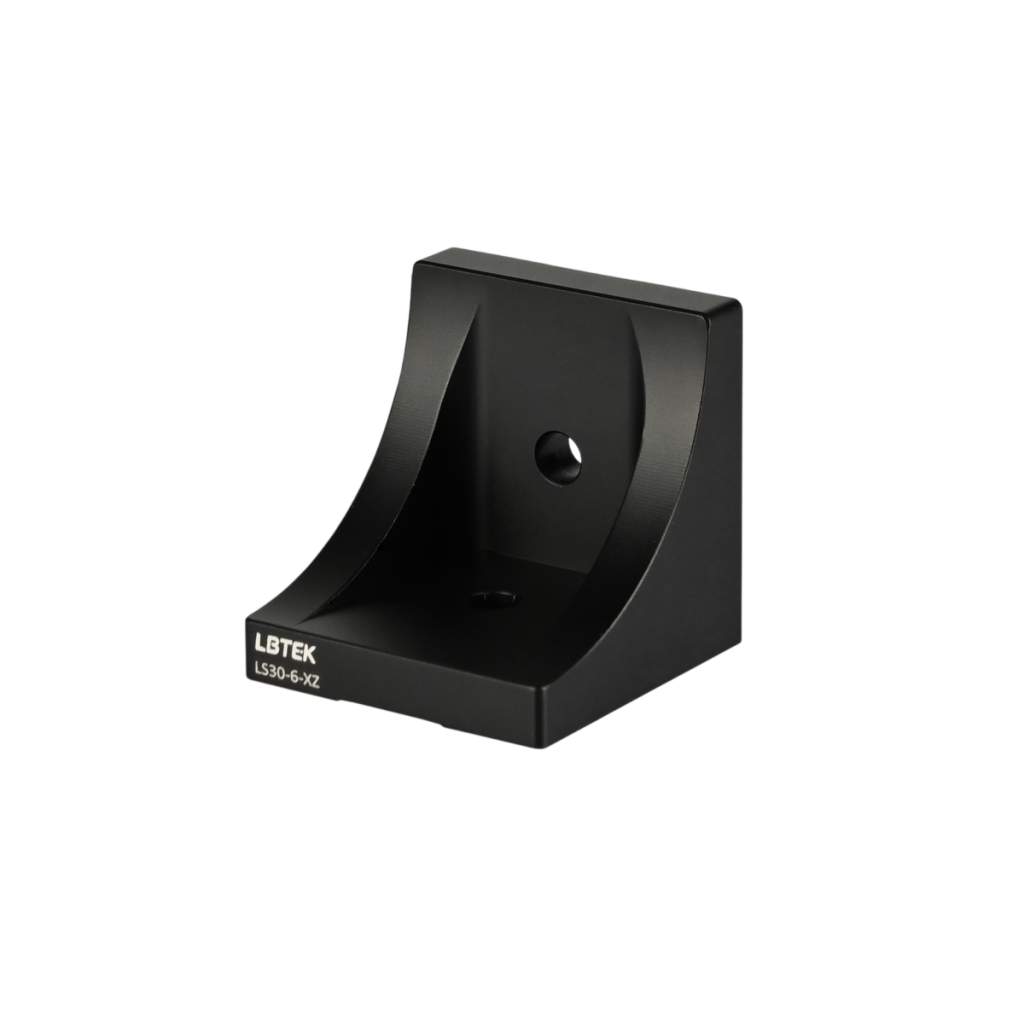

LS30-6-XZ - угловая переходная пластина Угловая переходная пластина LS30-6-XZ совместима с линейными трансляторами LBTEK серии LS30-6. Изготовлена из алюминиевого сплава, отличается высокой точностью и хорошей жёсткостью. Оснащена сквозным резьбовым отверстием M4 и четырьмя штифтовыми отверстиями диаметром Ø2 мм. Предназначена для крепления и стыковки оптомеханических компонентов. В комплект поставки входят два винта M4 с цилиндрической головкой и внутренним шестигранником. |
 |

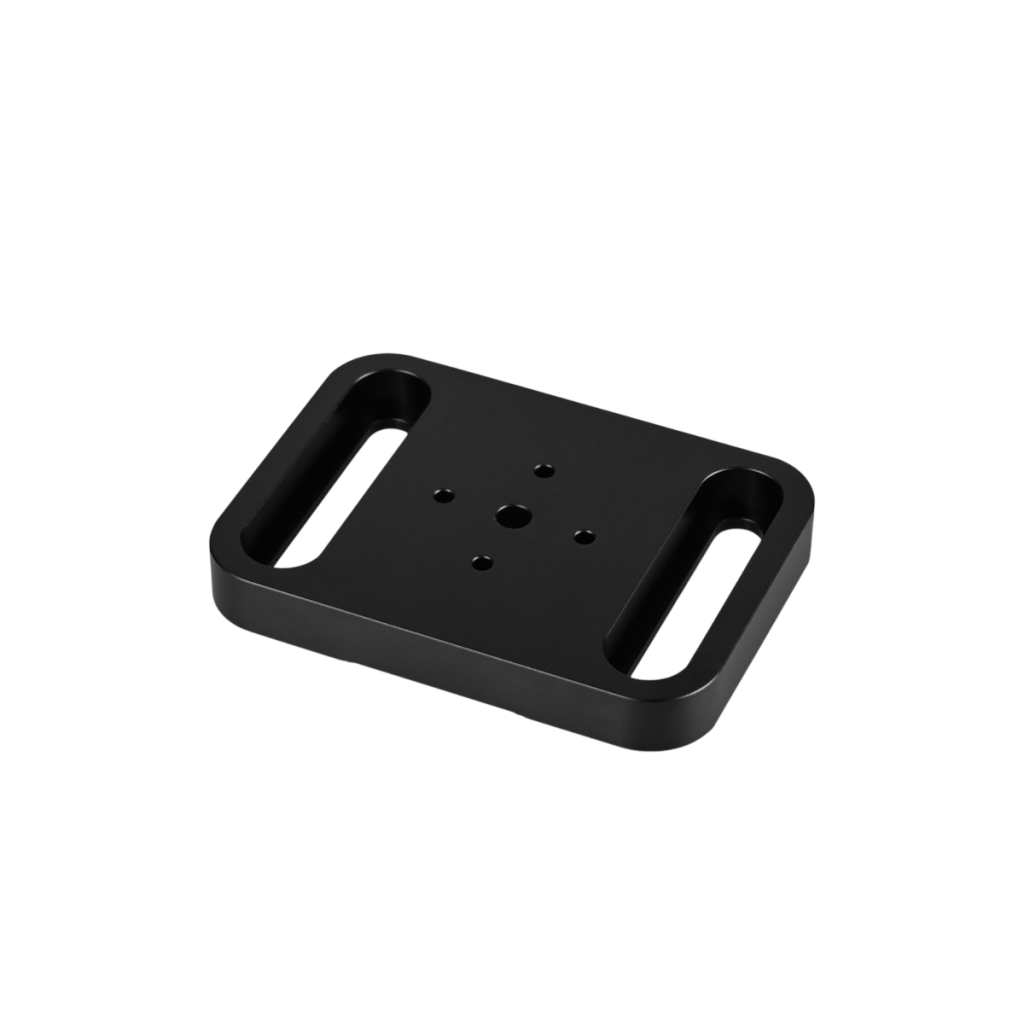

LS30-6-D - монтажное основание Монтажное основание предназначено для установки линейных трансляторов с размером платформы 30 мм × 30 мм. Изготовлено из алюминиевого сплава, отличается высокой точностью и хорошей жёсткостью. Потайные сквозные резьбовые отверстия M6 позволяют зафиксировать транслятор на основании. Два паза M6 расположены по обеим сторонам основания; расстояние между ними кратно шагу резьбовых отверстий, что позволяет закрепить основание параллельно на оптическом столе или монтажной плите винтами M6 с цилиндрической головкой и внутренним шестигранником. В комплект поставки входят монтажные винты M6. |
 |

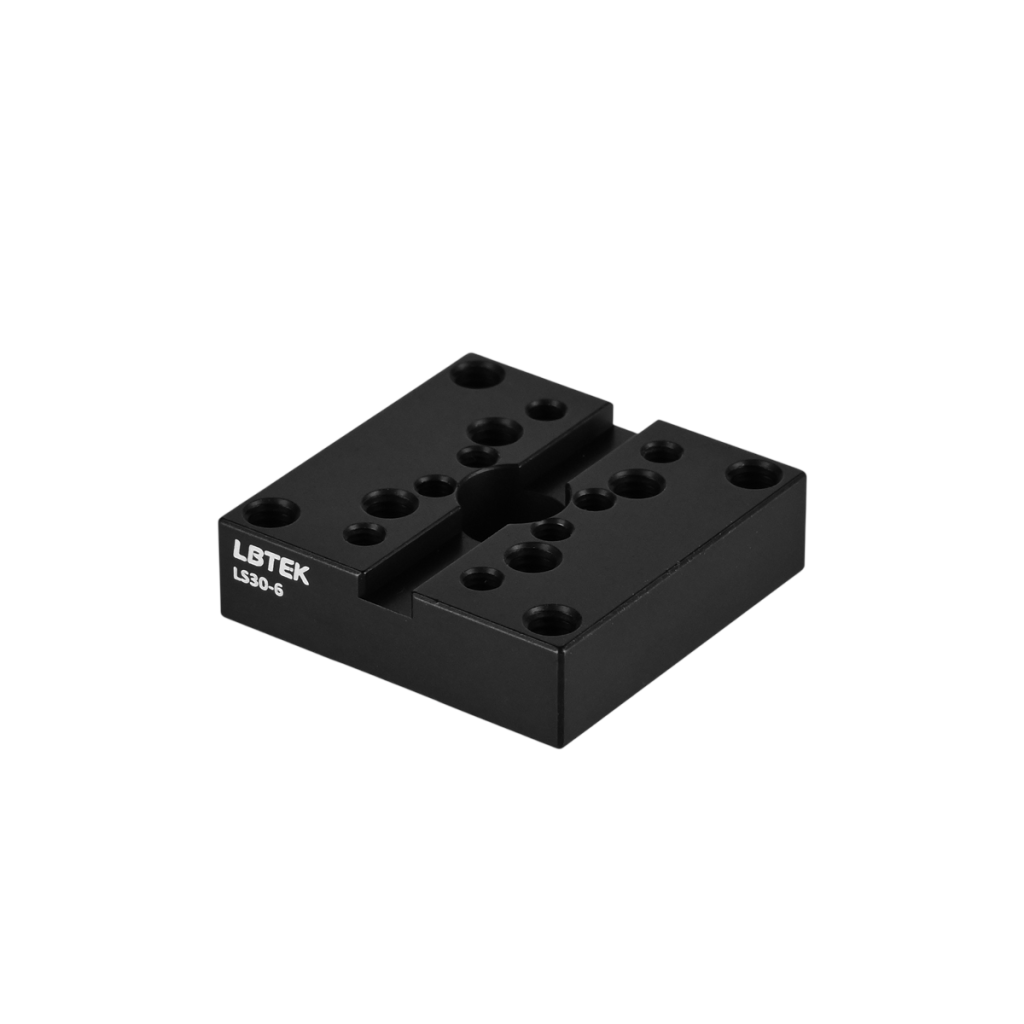

LS30-6 - переходная пластина Переходная пластина совместима с линейными трансляторами LBTEK серии LS30-6. Изготовлена из алюминиевого сплава, отличается высокой точностью и хорошей жёсткостью. Оснащена резьбовыми отверстиями M4 и M3; предназначена для крепления и стыковки оптомеханических компонентов. В комплект поставки входит один винт M4 с цилиндрической головкой и внутренним шестигранником. |
- Юстировка оптики.
- Ввод/вывод излучения в волокно.
- Фокусировка и настройка рабочего расстояния.
- Позиционирование образцов.
- Сборка сложных оптомеханических систем.
- Научные исследования.
