LS65-13 - ручные линейные трансляторы
- Диапазон перемещения до 13 мм.
- Чувствительность 3 мкм.
- Размер столика 65 х 65 мм.
- Транслятор изготовлен из алюминиевого сплава 6061-T6 с чёрным анодированием.
- Микрометрическая головка Mitutoyo.

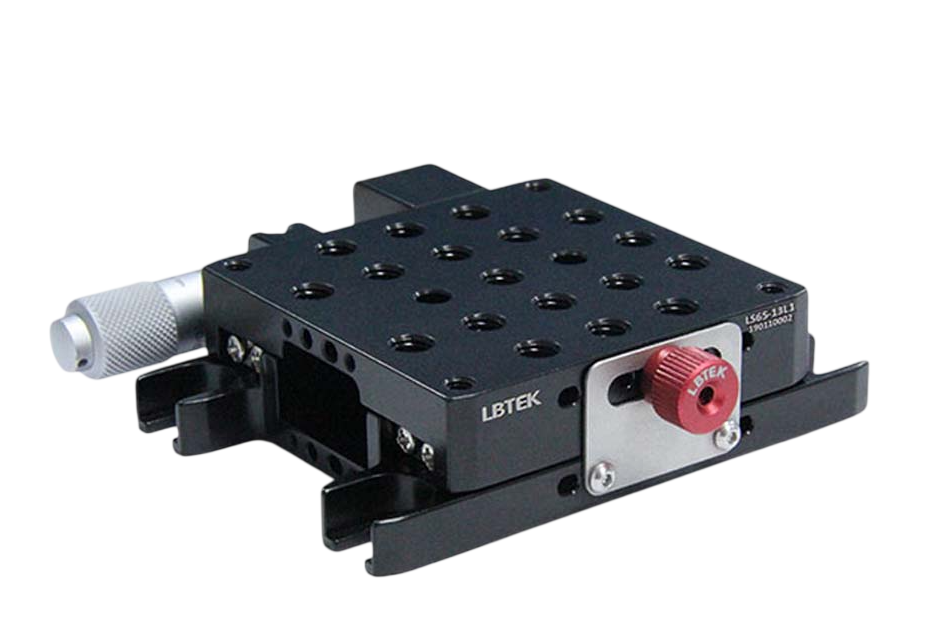

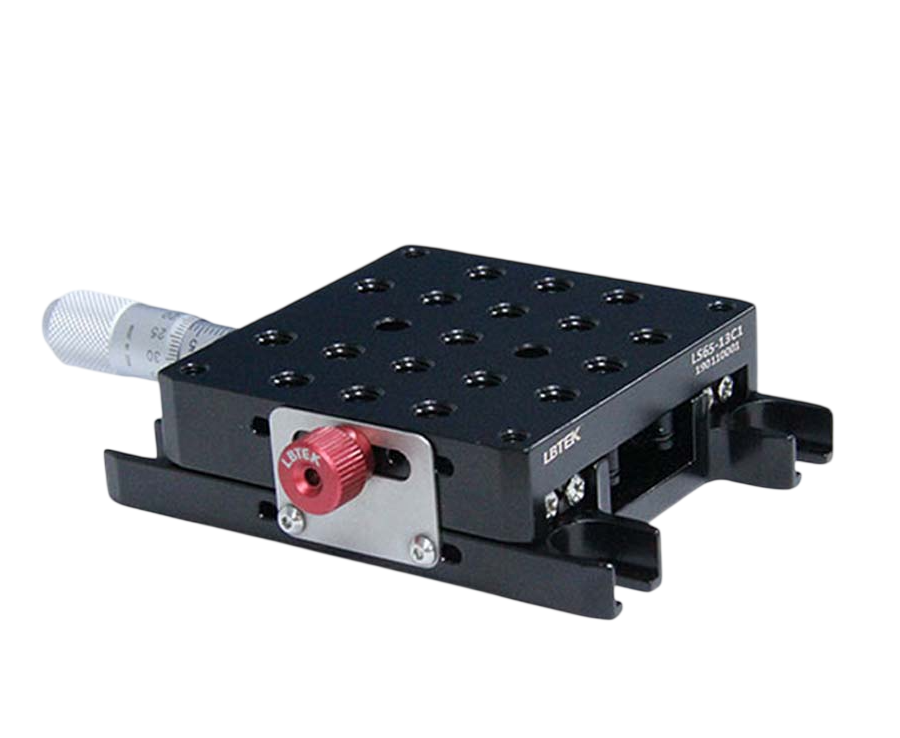

Одноосевые ручные линейные трансляторы LBTEK построены на прецизионных перекрёстно-роликовых направляющих и приводятся в движение стандартной микрометрической головкой Mitutoyo с ценой деления 10 мкм; диапазон перемещения — 13 мм, точность линейного перемещения — не хуже 3 мкм. Столик размером 65 × 65 мм оснащён резьбовыми отверстиями M6 (межцентровое расстояние 25 мм). В основании выполнены четыре U-образных установочных паза для фиксации положения винтами M6.

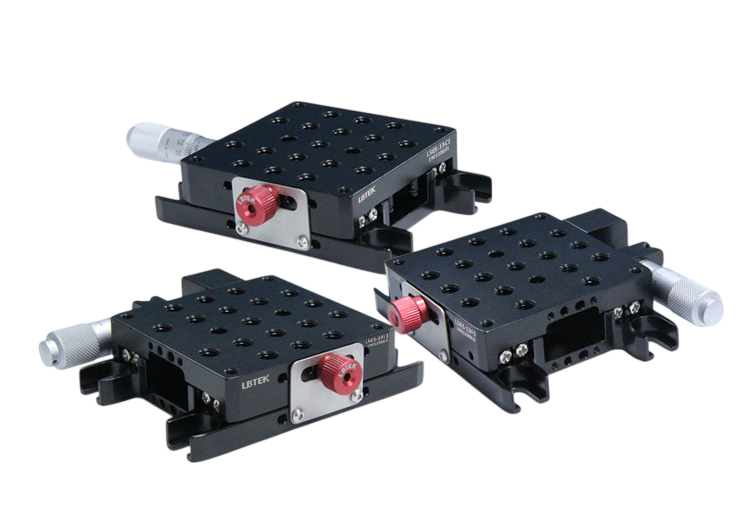

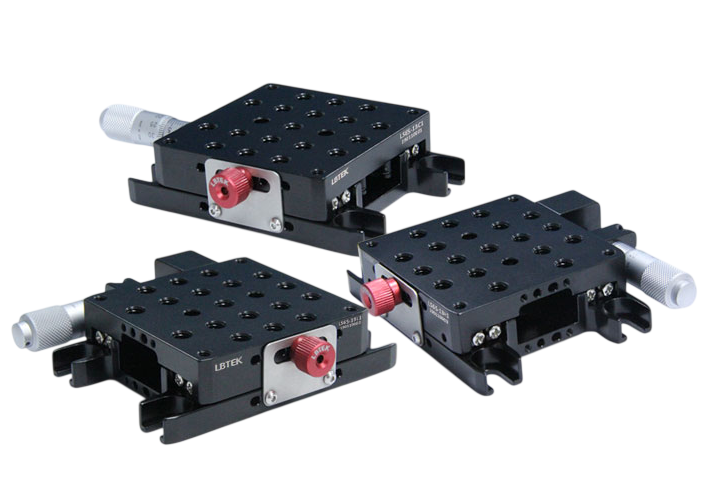

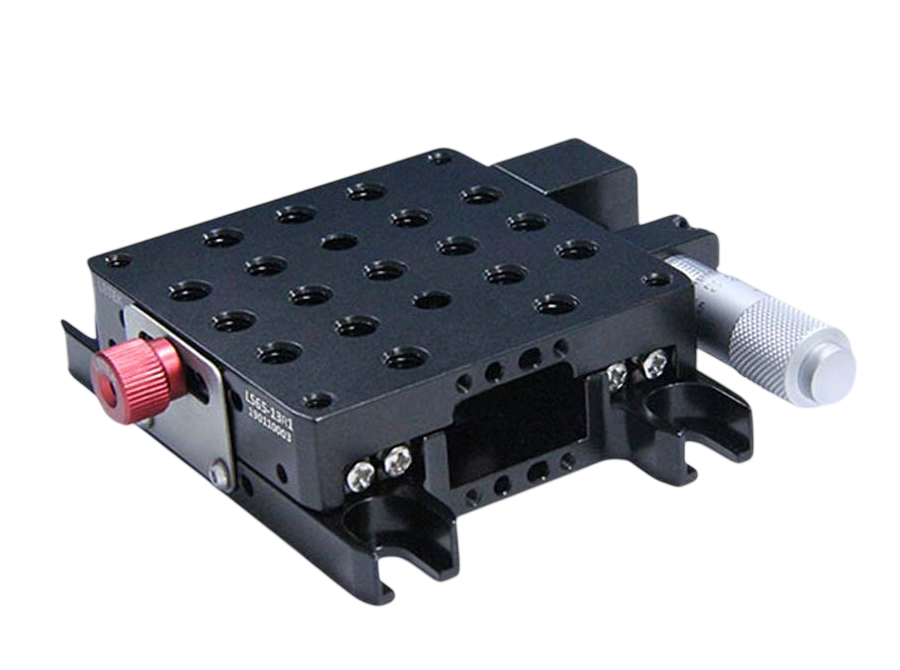

Выпускаются исполнения с центральным, левым и правым расположением привода; на боковой поверхности предусмотрен стопорный винт ручной затяжки для фиксации после установки в заданное положение. Трансляторы можно объединять в многоосевые системы (XY, XYZ). Основание позиционера 75 × 50 мм с потайными отверстиями M6 позволяет напрямую закрепить устройство на оптической плите (отверстия M6, шаг 25 мм) входящими в комплект винтами с цилиндрической головкой и внутренним шестигранником.
Особенности:
- Чувствительность ≤ 3 мкм.
- Основной материал — алюминиевый сплав 6061-T6, чёрное анодирование.
- Сверхточный направляющий механизм, обеспечивающий чувствительность, прямолинейность и другие ключевые показатели, соответствующие международному уровню.
- Все изделия оснащены микрометрической головкой Mitutoyo.
| Параметр | Значение | Единица измерения | ||
|---|---|---|---|---|
| Модель | LS65-13C1 | LS65-13L1 | LS65-13R1 | — |
| Материал | Алюминиевый сплав 6061-T6 | — | ||
| Размер столика | 65 × 65 | мм | ||
| Диапазон перемещения | 13 | мм | ||

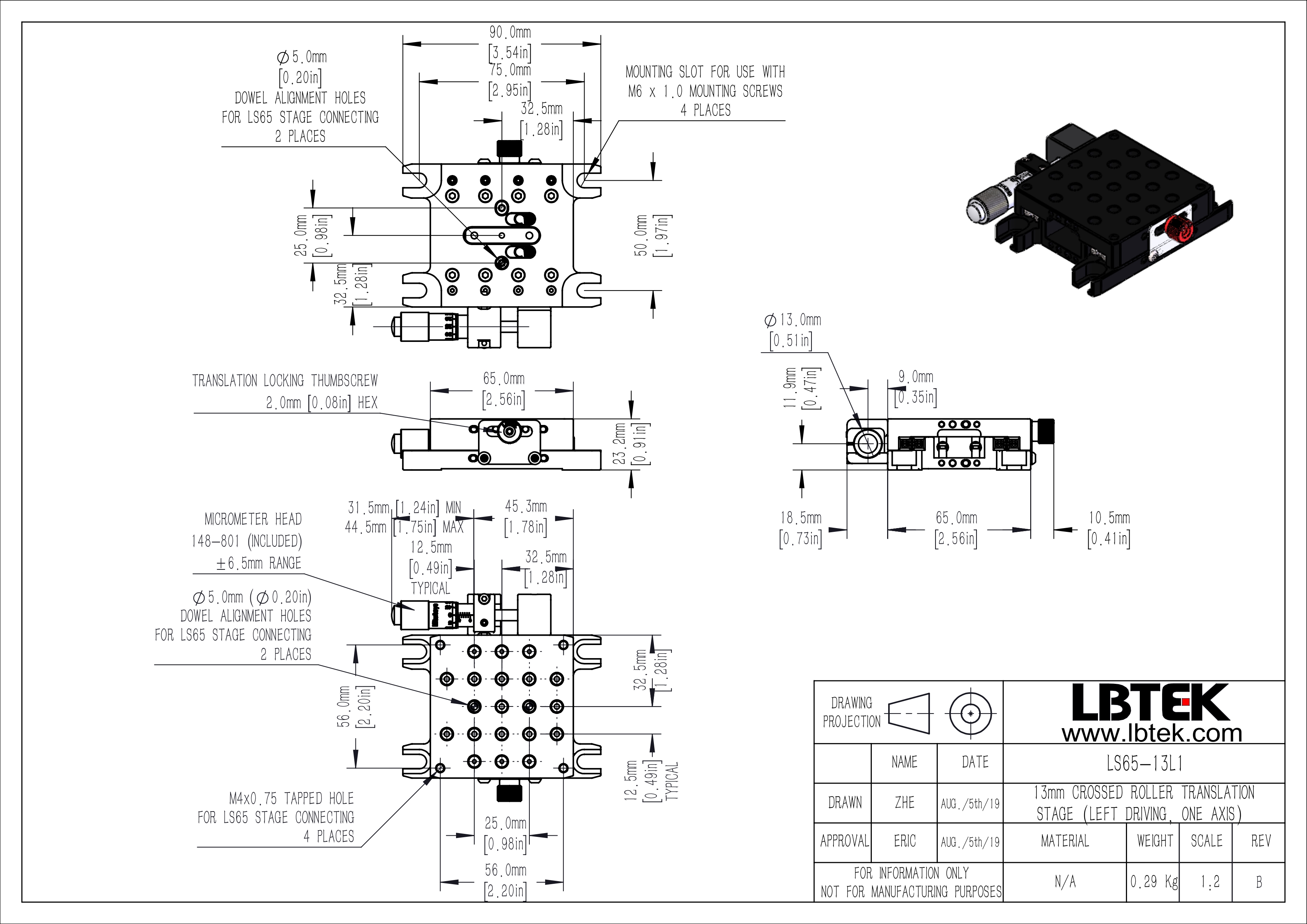

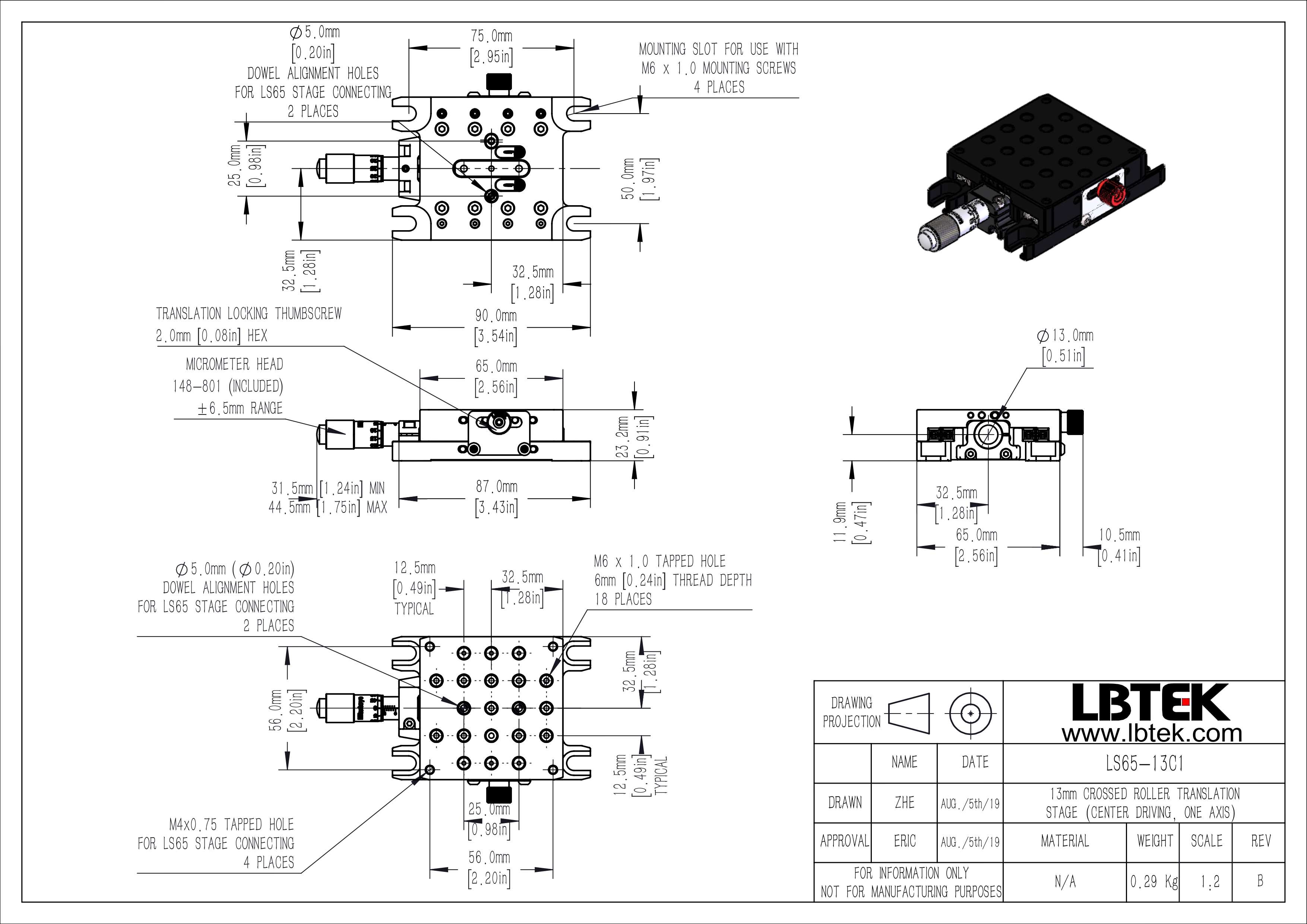

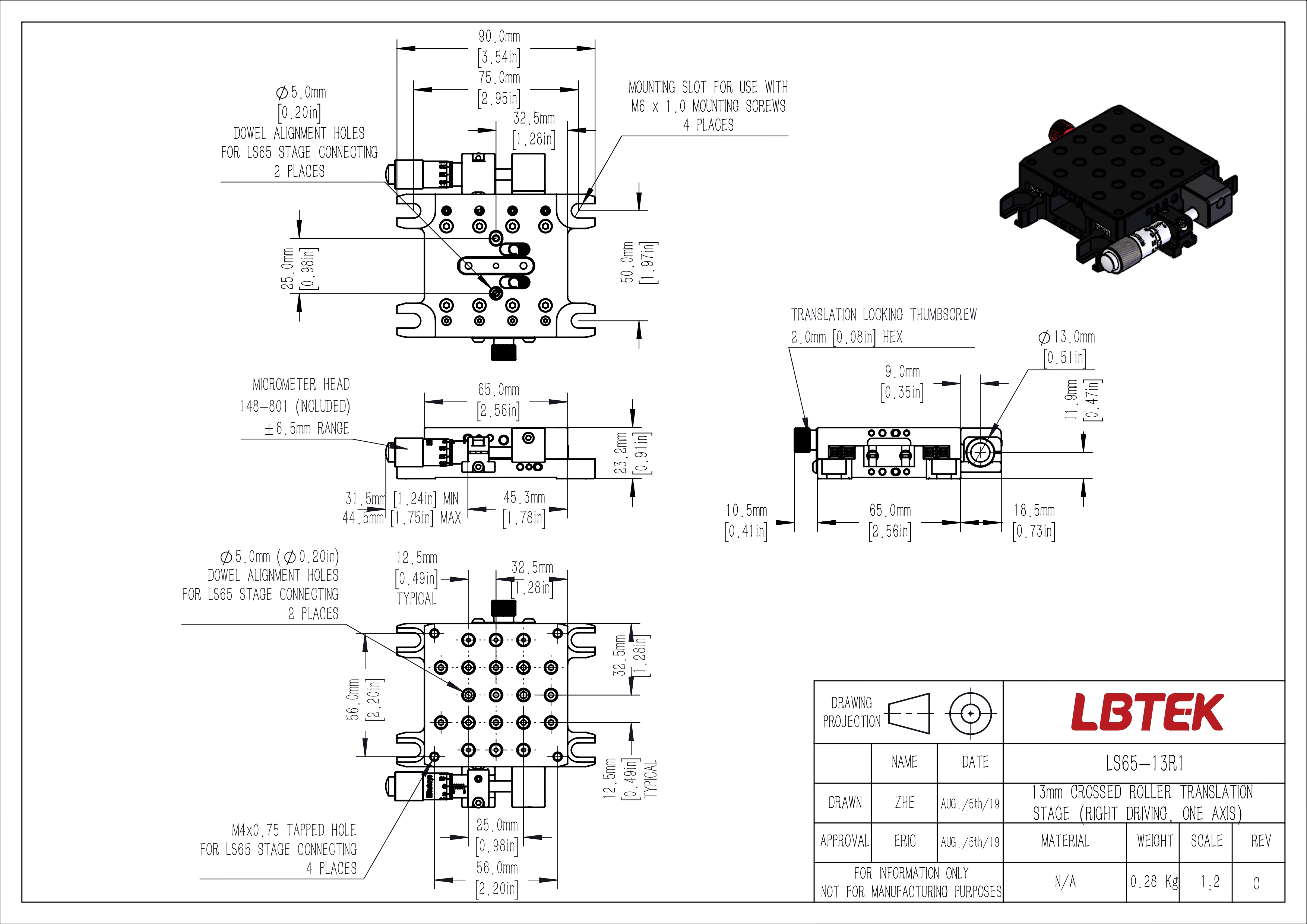

| Расположение привода | Центральное | Левое | Правое | — |
| Прямолинейность (по вертикали и горизонтали) | ≤ 3 | мкм | ||
| Тип монтажного отверстия в основании | M6 (четыре U-образных паза) | — | ||
| Способ сборки многоосевой системы | 2 установочных штифта + 4 винта | — | ||
| Шаг монтажных отверстий | 25 | мм | ||
| Количество осей | 1 | — | ||
| Цена деления микрометрической головки | 10 | мкм | ||
| Обработка поверхности корпуса | Черное анодированное покрытие | — | ||
| Резьбовые отверстия на рабочей платформе | M6 | — | ||
Аксессуары:
| Модель | Описание |
|---|---|
 |

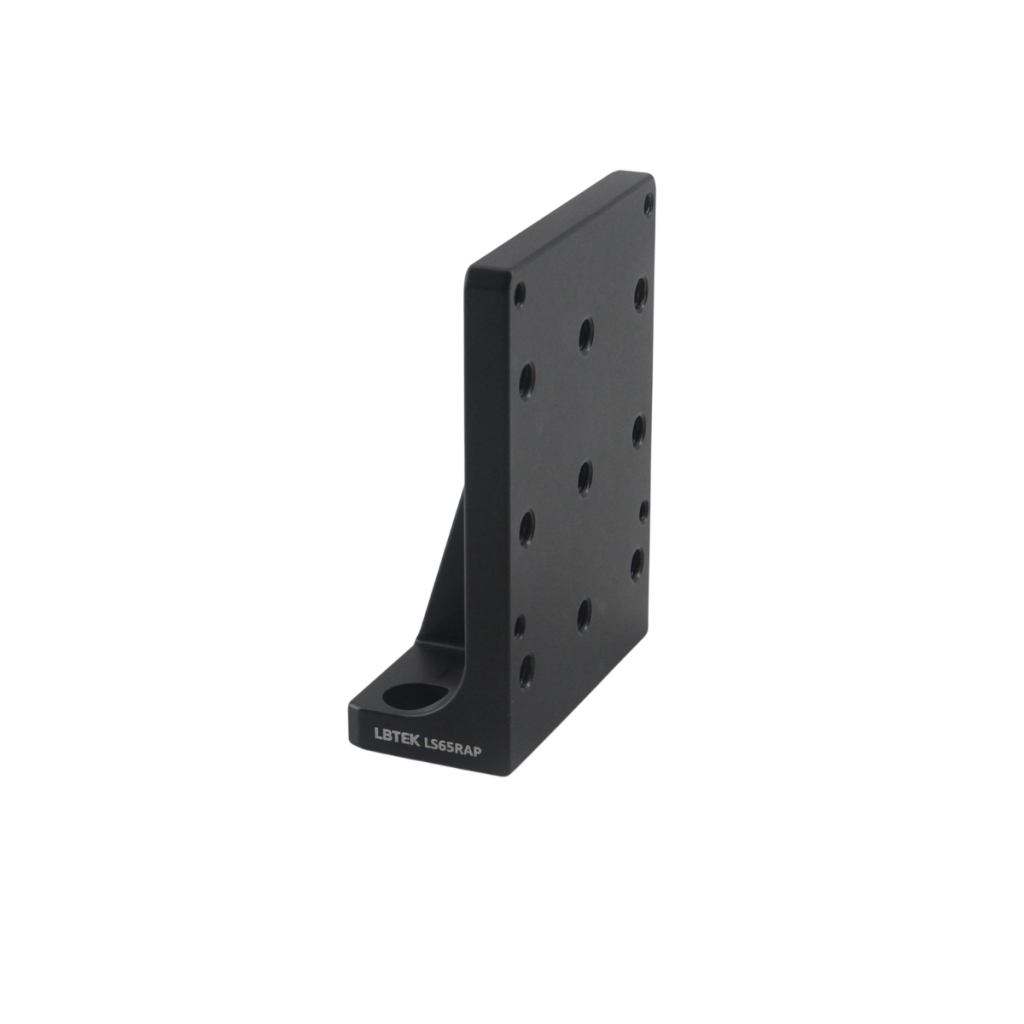

LS65RAP - угловая переходная пластина Угловая переходная пластина LS65RAP изготовлена из алюминиевого сплава (6061-T6, чёрное анодированное покрытие), отличается высокой точностью и хорошей жёсткостью. Оснащена пазом M6, резьбовыми отверстиями M4 и M6 (9 отверстий M6 и 4 отверстия M4); предназначена для крепления и стыковки механических деталей. Совместима с линейными трансляторами LBTEK серии LS65-13××. Габаритные размеры - 65 × 86 × 30 мм. В комплект поставки входят два винта M6 с цилиндрической головкой и внутренним шестигранником. |
 |

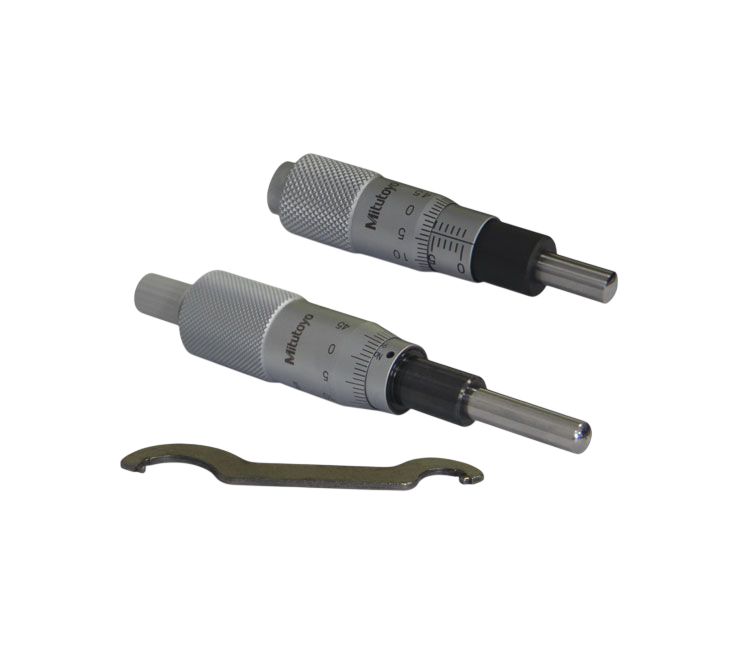

148-801 / 150-801 - микрометрические головки Mitutoyo Стандартные микрометрические головки Mitutoyo 148-801 и 150-801 - для диапазона перемещения 13 мм и 25 мм соответственно. На втулке нанесена шкала с ценой деления 10 мкм/деление, точность позиционирования - ±2 мкм. Сферический наконечник обеспечивает контакт в одной точке, минимизируя погрешность выравнивания. Применяются в линейных трансляторах LBTEK; для трансляторов с диапазоном перемещения 13 мм используется головка 148-801 (наружный диаметр втулки 9,5 мм). |
 |

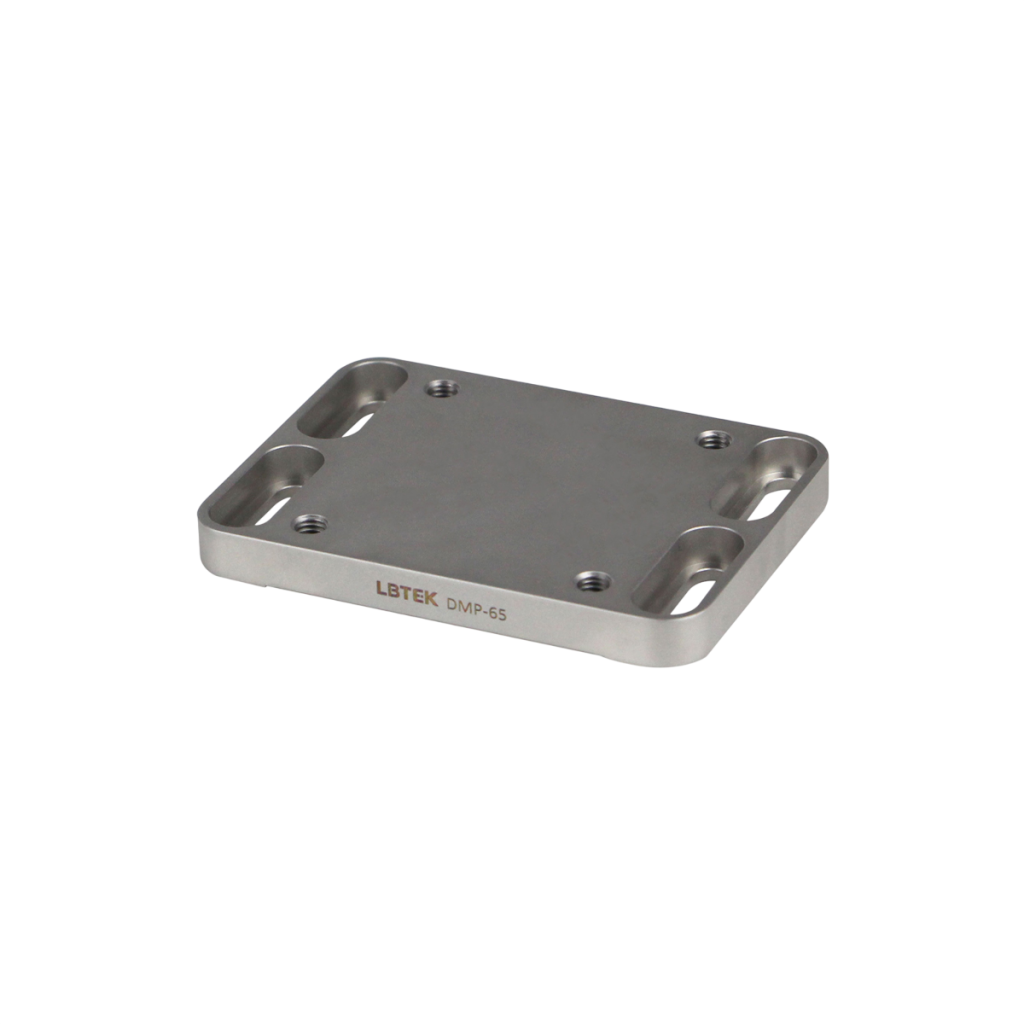

DMP-65 - монтажное основание Монтажное основание DMP-65 предназначено для установки линейных трансляторов с размером платформы 65 × 65 мм. Изготовлено из нержавеющей стали, отличается хорошей жёсткостью. Оснащено резьбовыми отверстиями M6 для фиксации транслятора. Два потайных паза M6 расположены по обеим сторонам основания; расстояние между ними кратно шагу резьбовых отверстий, что позволяет закрепить основание параллельно на оптическом столе или монтажной плите винтами M6 с цилиндрической головкой и внутренним шестигранником. В комплект поставки входят монтажные винты M6. |
 |

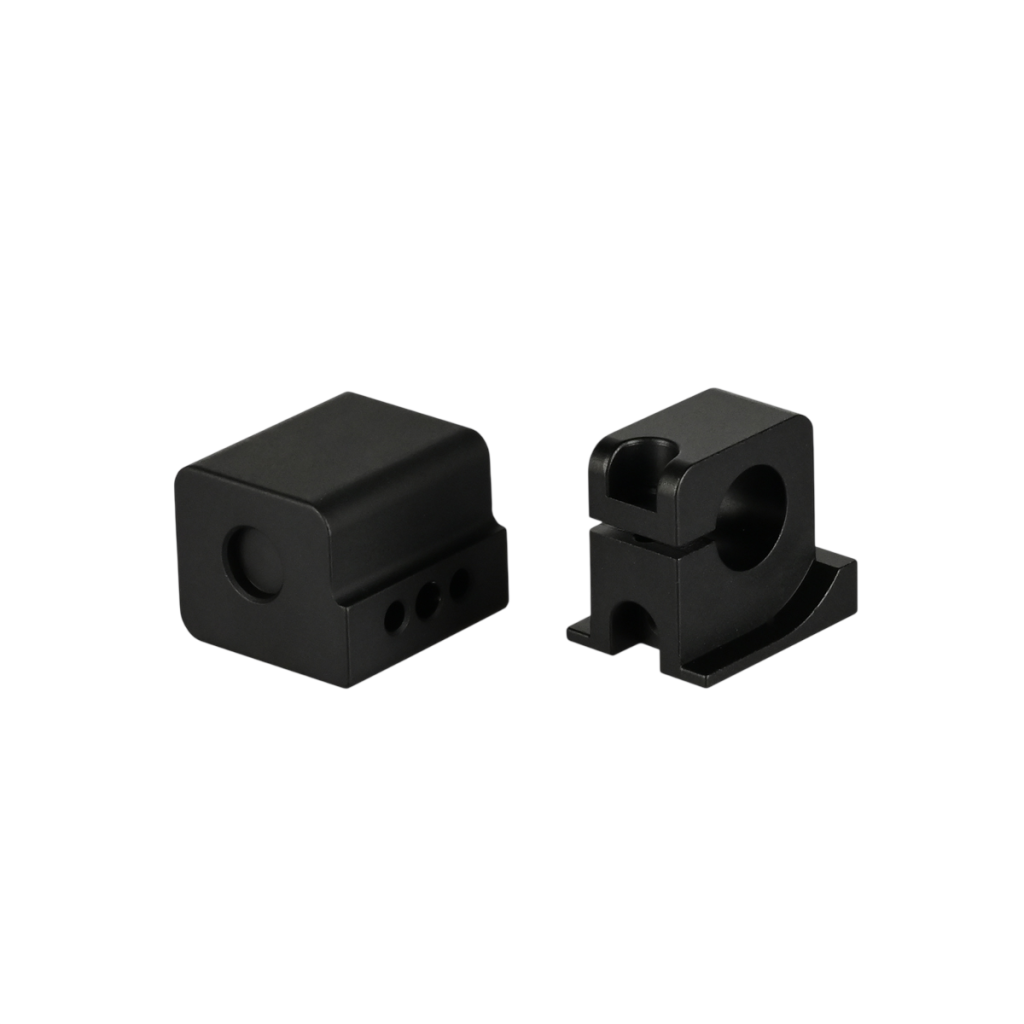

SMET-LS65 - кронштейн для электрического привода Кронштейн SMET-LS65 изготовлен из алюминиевого сплава, отличается высокой точностью и хорошей жёсткостью. Предназначен для перевода трансляторов серий LS65-13RX и LS65LX с ручного привода на электрический - для установки шагового двигателя. Монтаж выполняется винтами и штифтами. |

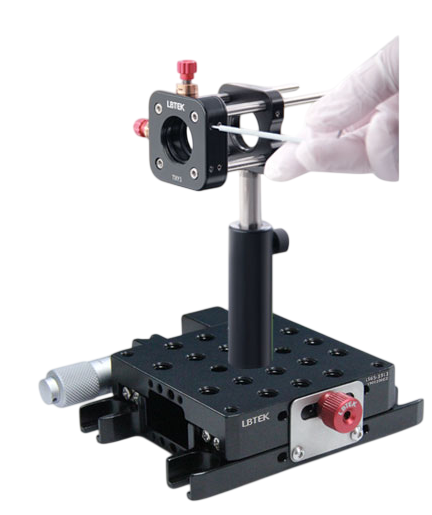

- Фокусировка и настройка рабочего расстояния (перемещение вдоль оптической оси).
- Линейная юстировка элементов оптической системы.
- Подача или линейное сканирование образца вдоль одной оси.
- Создание многоосевых систем позиционирования.
