LS75-50 - ручные линейные трансляторы
- Диапазон перемещения до 50 мм.
- Чувствительность 3 мкм.
- Размер столика 75,7 × 140 мм.
- Транслятор изготовлен из алюминиевого сплава 6061-T6 с чёрным анодированием.
Трансляторы серии LS75-50 от LBTEK выполнены на прямолинейных перекрёстно-роликовых направляющих, рассчитаны на высокие нагрузки и во всём диапазоне хода обеспечивают прямолинейность в пределах 3 мкм и параллельность перемещения в пределах 15 мкм. Размер столика 75,7 мм × 140 мм, с резьбовыми отверстиями M6. Доступны три типа привода: центральный, левый и правый.
Комплект для сборки Z-оси позволяет объединить линейный XY-транслятор и одноосевой линейный транслятор Z-оси в XYZ-систему линейного перемещения.
Особенности:
- Чувствительность ≤ 3 мкм.
- Основной материал — алюминиевый сплав 6061-T6, чёрное анодирование.
- Сверхточный направляющий механизм, обеспечивающий чувствительность, прямолинейность и другие ключевые показатели, соответствующие международному уровню.

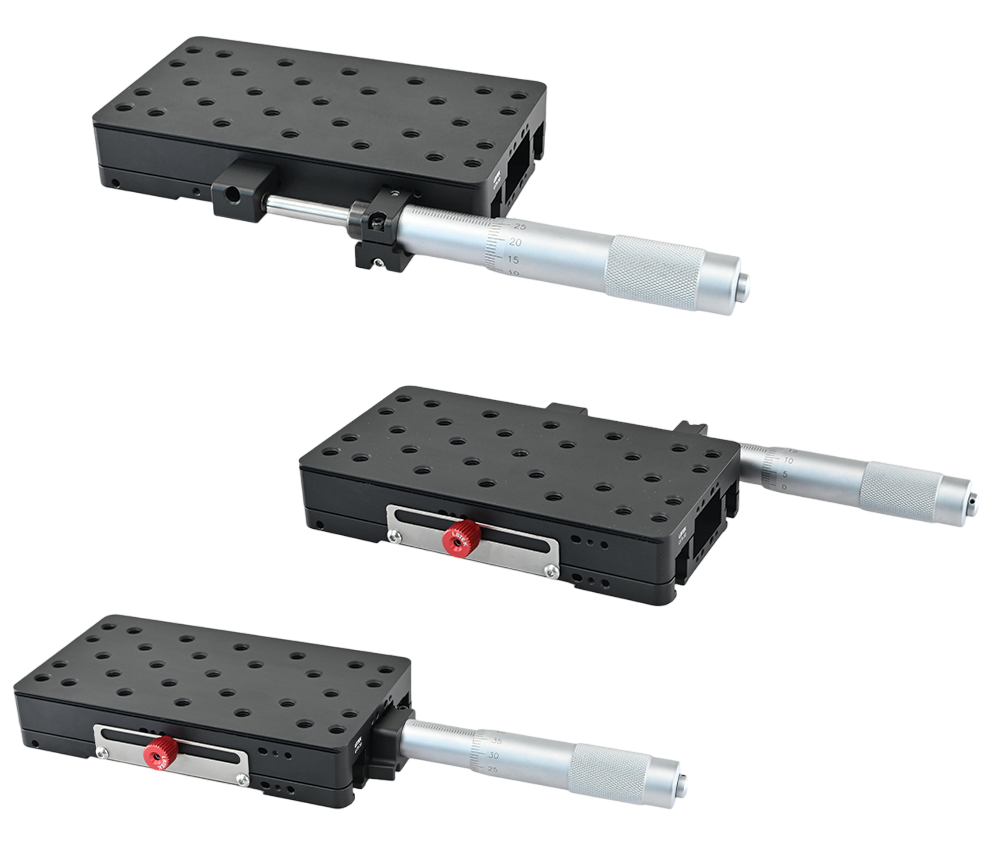

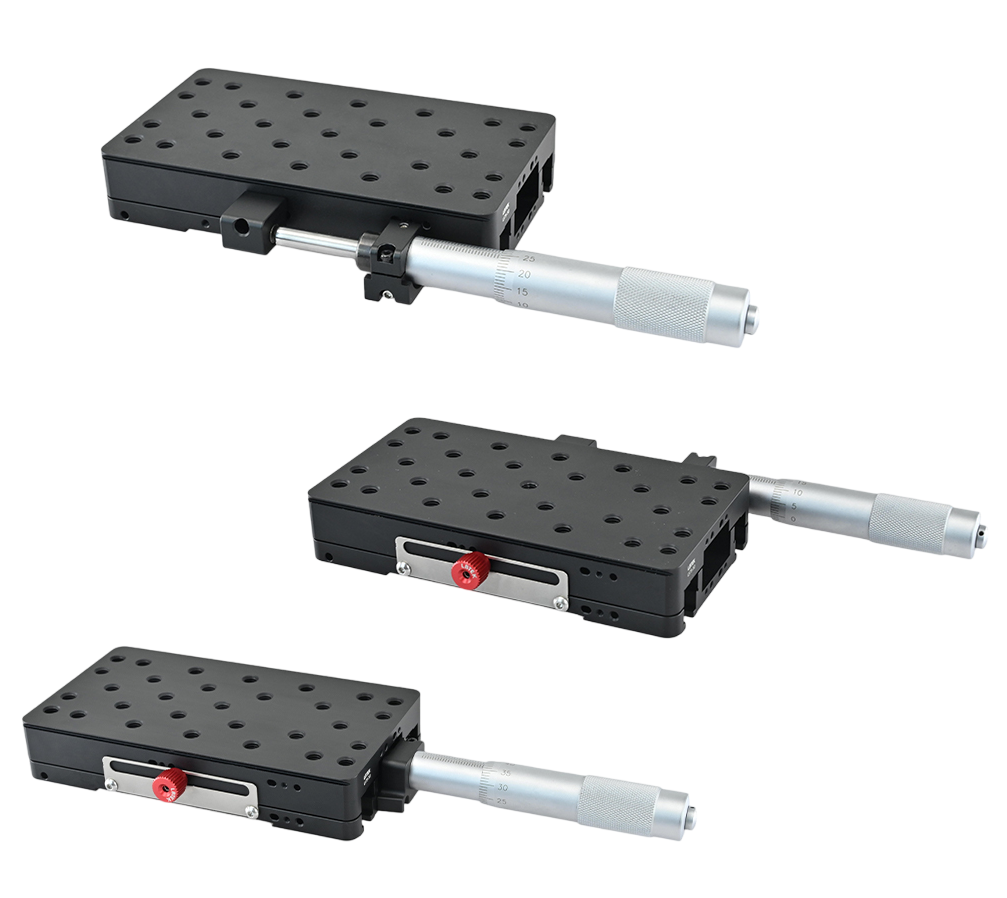

- Одна ось. Центральное, левое или правое расположение привода.
| Параметр | Значение | Единица измерения | ||
|---|---|---|---|---|

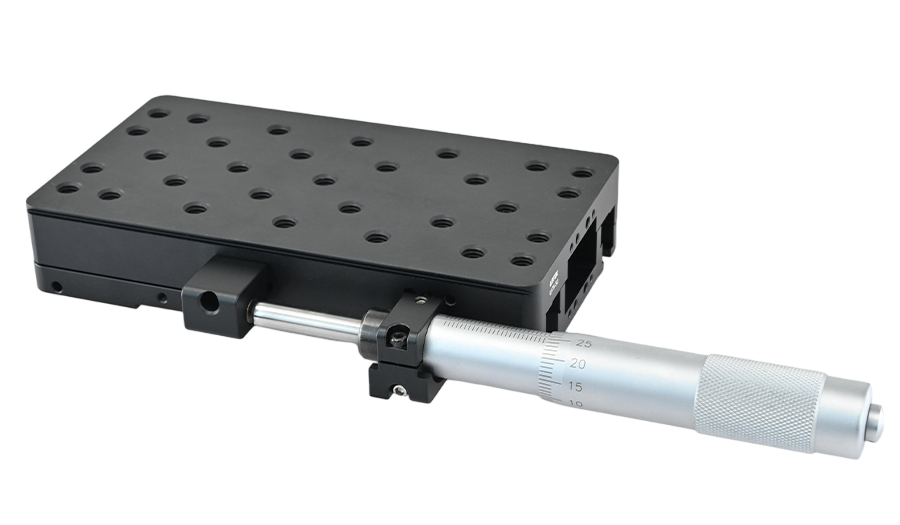

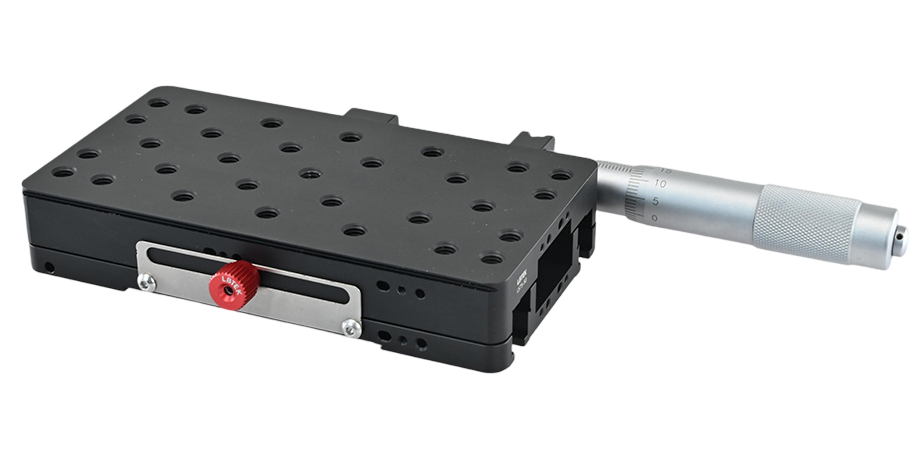

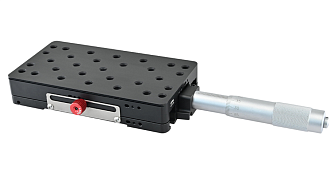

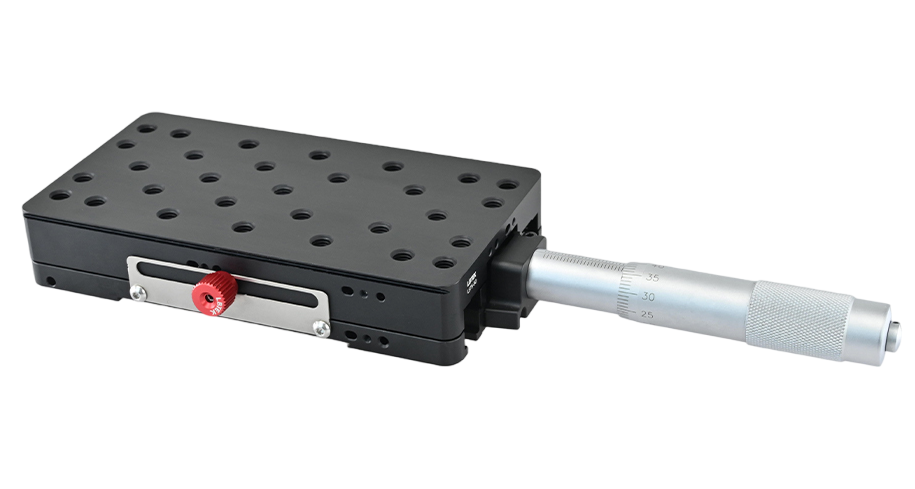

| Модель | LS75-50C | LS75-50L | LS75-50R | |
| Размер столика | 75,7 × 140 | мм | ||
| Высота транслятора | 26 | мм | ||
| Диапазон перемещения | 50 | мм | ||
| Расположение привода | Центральное | Левое | Правое | — |
| Точность линейного перемещения | ≤ 3 | мкм | ||
| Тип направляющих | Линейные перекрёстно-роликовые | — | ||
| Параллельность перемещения | ≤ 15 | мкм | ||
| Количество осей | 1 | — | ||
| Цена деления микрометрической головки | 10 | мкм | ||
| Резьбовые отверстия на рабочей платформе | M6 | — | ||
| Потайные крепёжные отверстия в основании | M6 | — | ||
| Материал корпуса | Алюминиевый сплав 6061-T6 | — | ||
| Обработка поверхности корпуса | Чёрное анодирование | — | ||
| Собственный вес | 0,718 | кг | ||
| Максимальная вертикальная нагрузка | 4 | кг | ||
| Максимальная горизонтальная нагрузка | 42 | кг | ||
| Шаг резьбовых отверстий | 12,5 | мм | ||
| Способ многоосевой сборки | Фиксация зажимным блоком с пазами типа «ласточкин хвост» | — | ||
Аксессуары:
| Модель | Описание |
|---|---|
 |

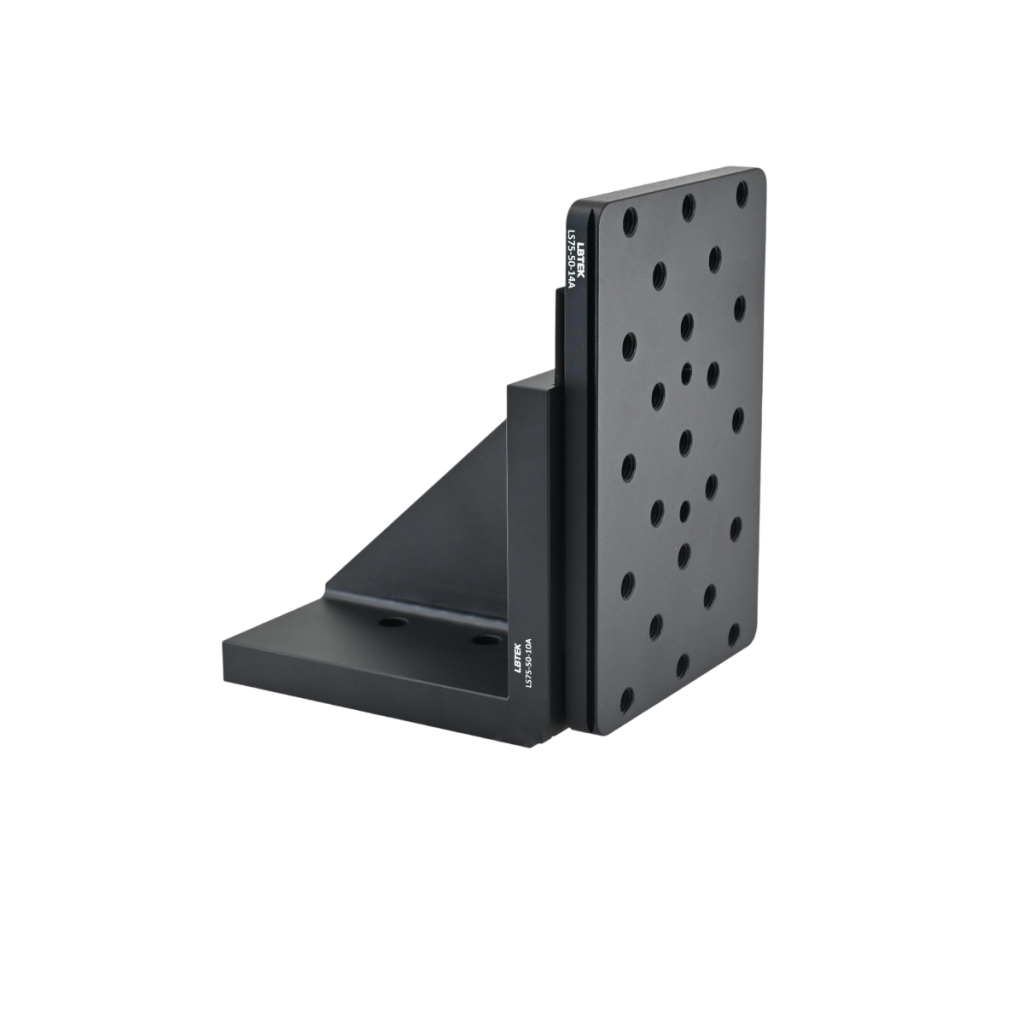

LS75-50-XZ - комплект для сборки XZ-оси Комплект включает монтажную плату и вертикальный кронштейн для взаимно перпендикулярной установки двух одноосевых трансляторов серии LS75-50. Позволяет собрать из двух одноосевых трансляторов XZ-транслятор. Монтажная пластина имеет резьбовые отверстия M6, которые совпадают с массивом отверстий на столике транслятора, а также два отверстия M4 для установки оптомеханических элементов. Внимание: оптомеханические элементы необходимо сначала закрепить винтами M4 с внутренним шестигранником и только затем крепить монтажную плату к транслятору. |
|
|
LS75-50-YZ - комплект для сборки YZ-оси Комплект включает монтажную плату и вертикальный кронштейн для взаимно перпендикулярной установки двух одноосевых трансляторов серии LS75-50. Позволяет собрать из двух одноосевых трансляторов YZ-транслятор; в сочетании с монтажным основанием и одним одноосевым транслятором может использоваться для сборки Z-транслятора. Монтажная пластина имеет резьбовые отверстия M6 и два отверстия M4 для установки оптомеханических элементов. Внимание: оптомеханические элементы необходимо сначала закрепить винтами M4, и только затем крепить плату к транслятору. |
 |

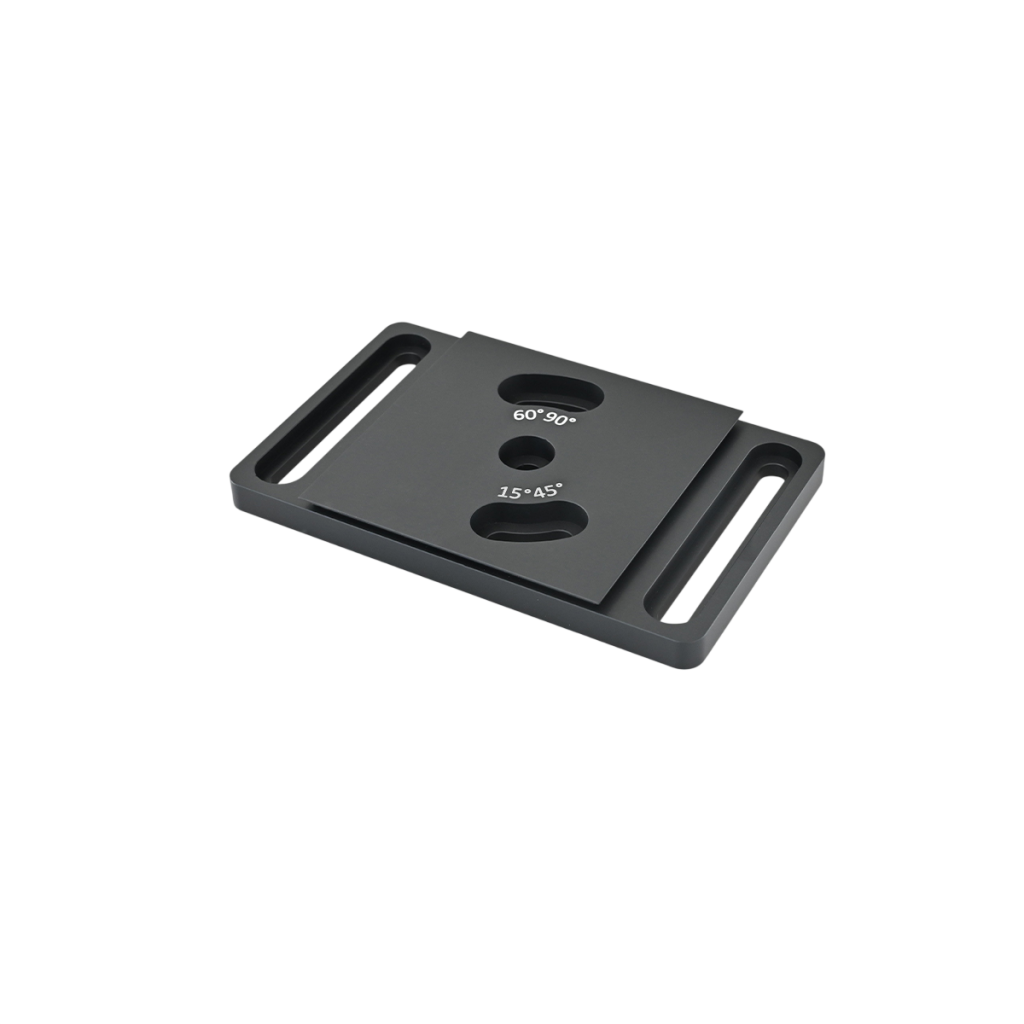

LS75-50-D - монтажное основание с угловой регулировкой На верхней поверхности выполнены два ортогональных паза типа «ласточкин хвост», позволяющих устанавливать трансляторы серии LS75-50 в двух направлениях. В центре расположены одно потайное отверстие M6 и два радиальных паза для грубой угловой подстройки относительно массива резьбовых отверстий M6 на оптической плите. Если транслятор ориентирован вдоль массива резьбовых отверстий плиты, для установки можно использовать два краевых потайных овальных отверстия M6. |
- Юстировка оптики.
- Ввод/вывод излучения в волокно.
- Фокусировка и настройка рабочего расстояния.
- Позиционирование образцов.
- Сборка сложных оптомеханических систем.
- Научные исследования.
