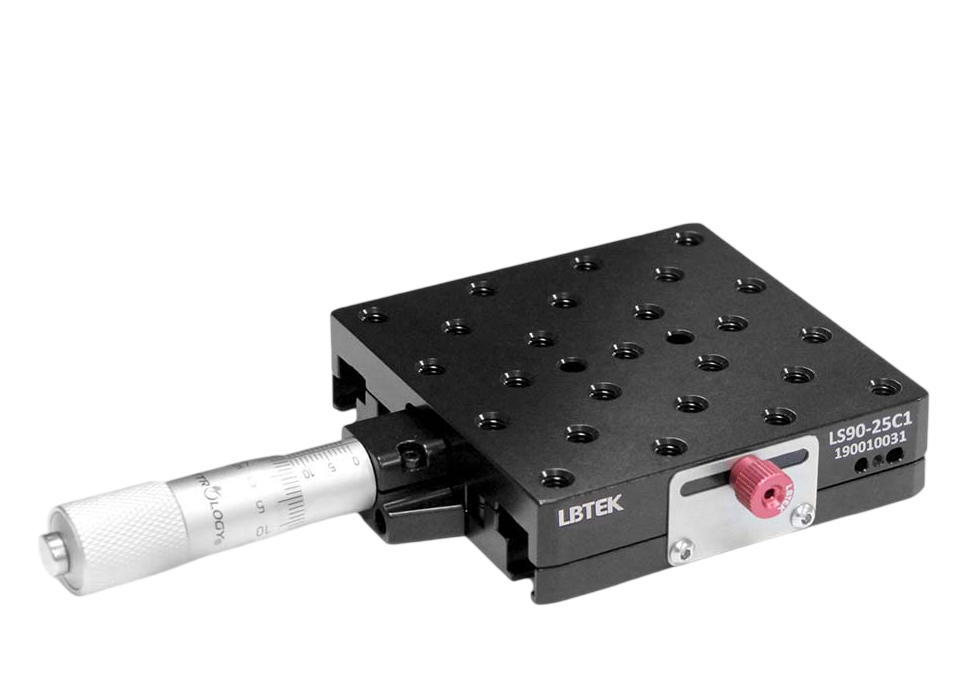

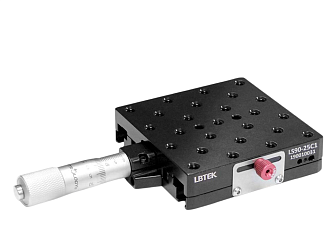

LS90-25 - ручные линейные трансляторы
- Диапазон перемещения 25 мм.
- Чувствительность 3 мкм.
- Размер столика 90 х 90 мм.
- Транслятор изготовлен из алюминиевого сплава 6061-T6 с чёрным анодированием.
- Левое, правое центральное расположение привода.

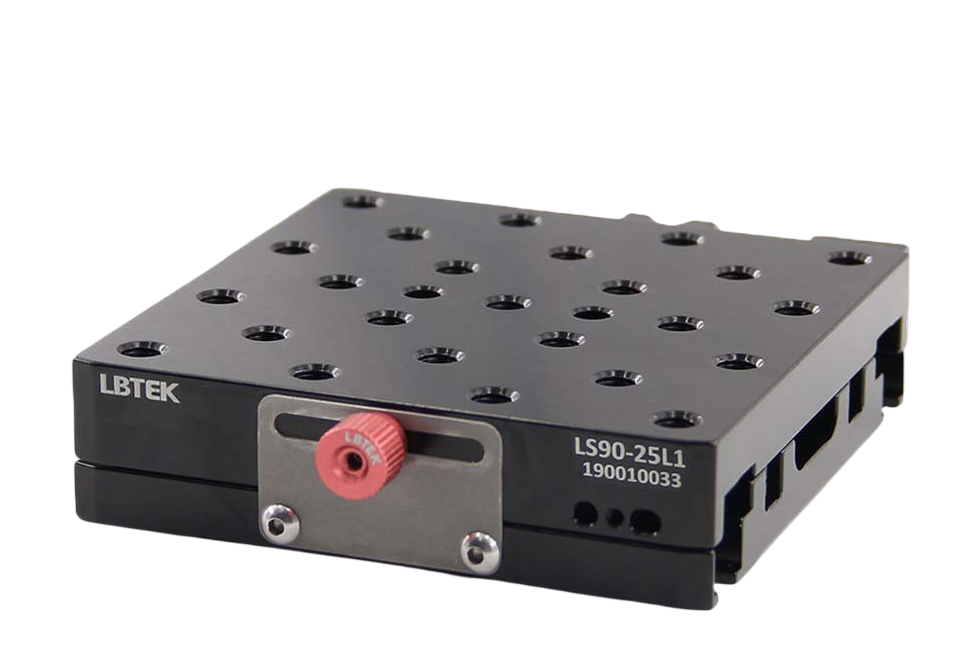

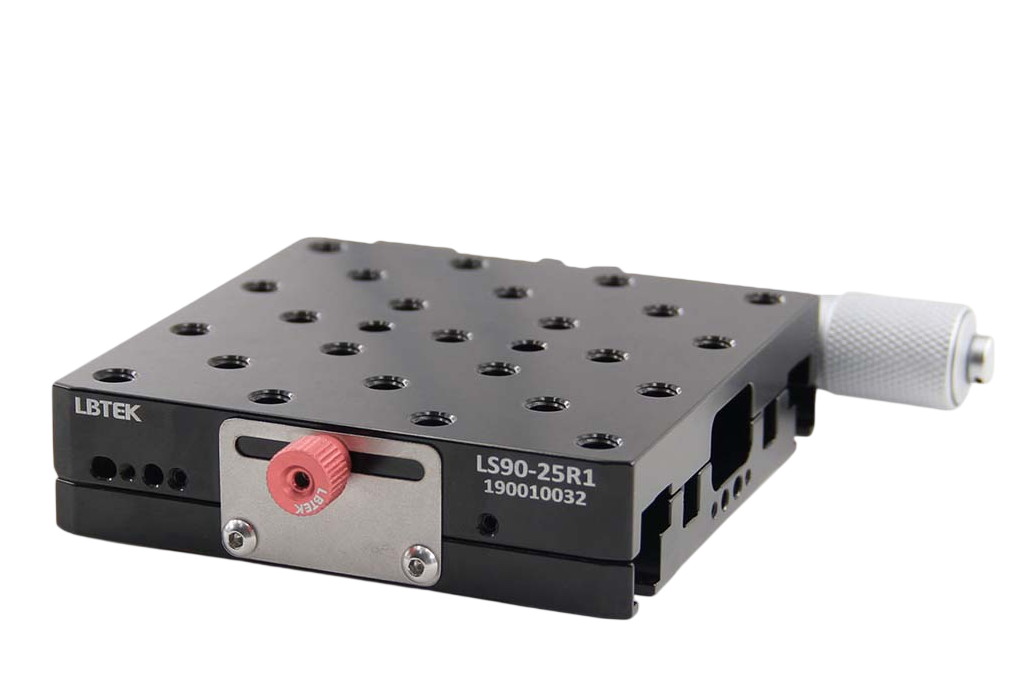

Линейные трансляторы LBTEK выполнены на линейных перекрёстно-роликовых направляющих и в сочетании с микрометрической головкой рассчитаны на высокие нагрузки. Трансляторы с ходом 25 мм имеют столик размером 90 × 90 мм с резьбовыми отверстиями M6. Доступны три типа привода: центральный, левый и правый. Цена деления микрометрической головки — 10 мкм, точность линейного перемещения — не хуже 3 мкм.
Несколько одноосевых линейных трансляторов LBTEK можно свободно объединять в XY- и XYZ-системы. Два одноосевых транслятора собираются в XY-транслятор входящими в комплект винтами с внутренним шестигранником. XY-транслятор можно объединить с одноосевым Z-транслятором в XYZ-систему с помощью 90-мм прямоугольной переходной пластины LS90VA. В основании транслятора выполнены четыре U-образных паза, позволяющие фиксировать его положение винтами M6.
| Параметр | Значение | Единица измерения | ||
|---|---|---|---|---|

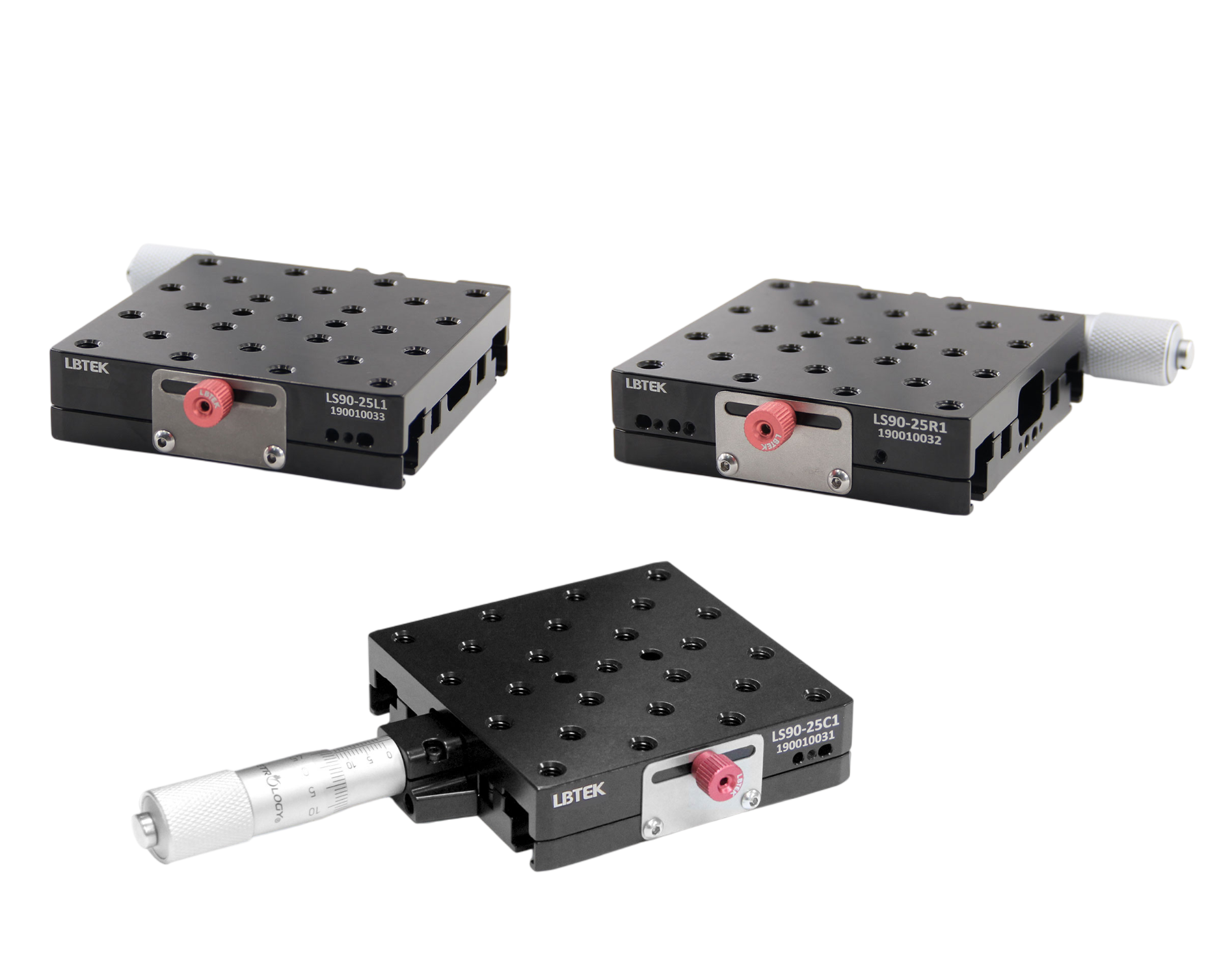

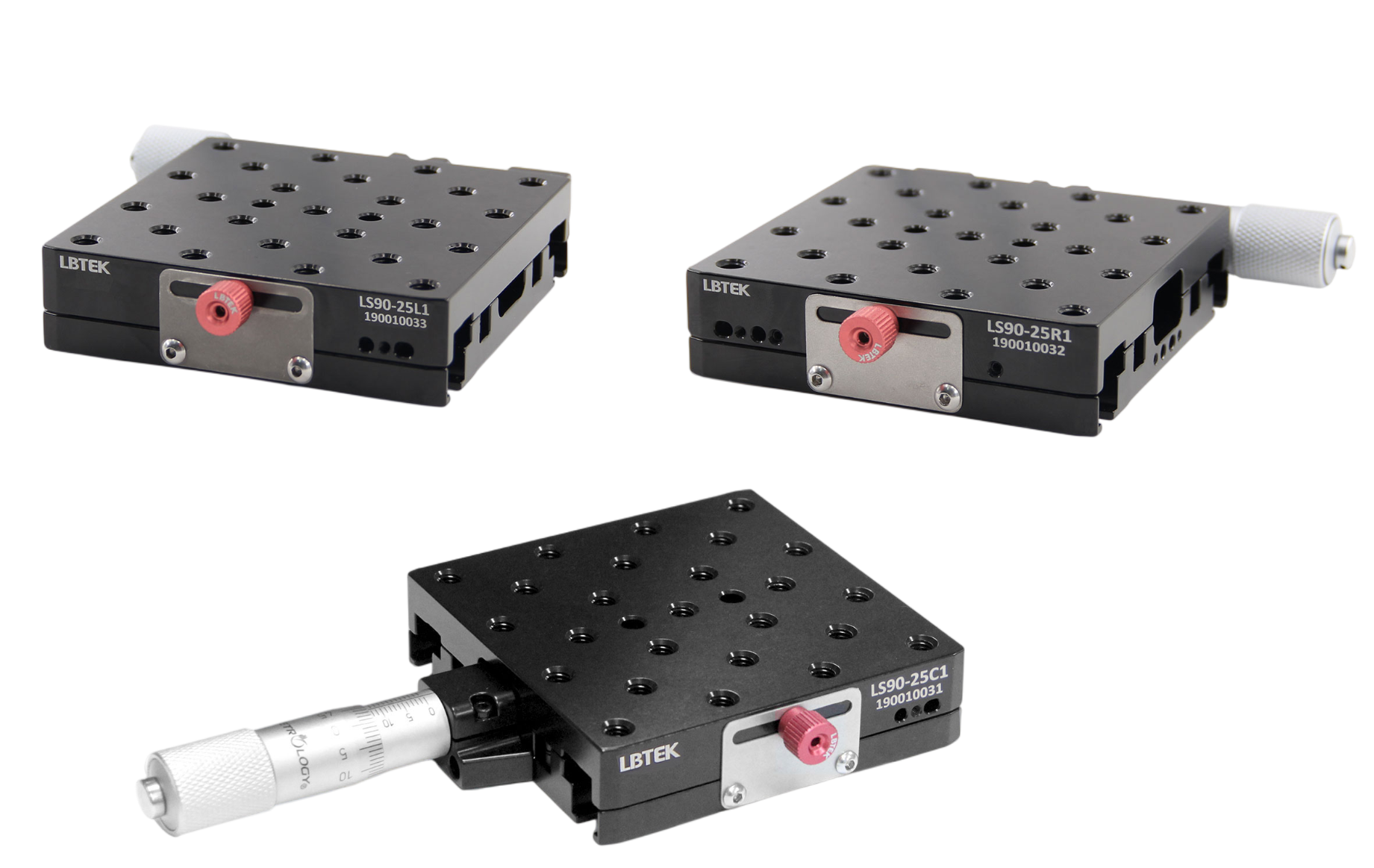

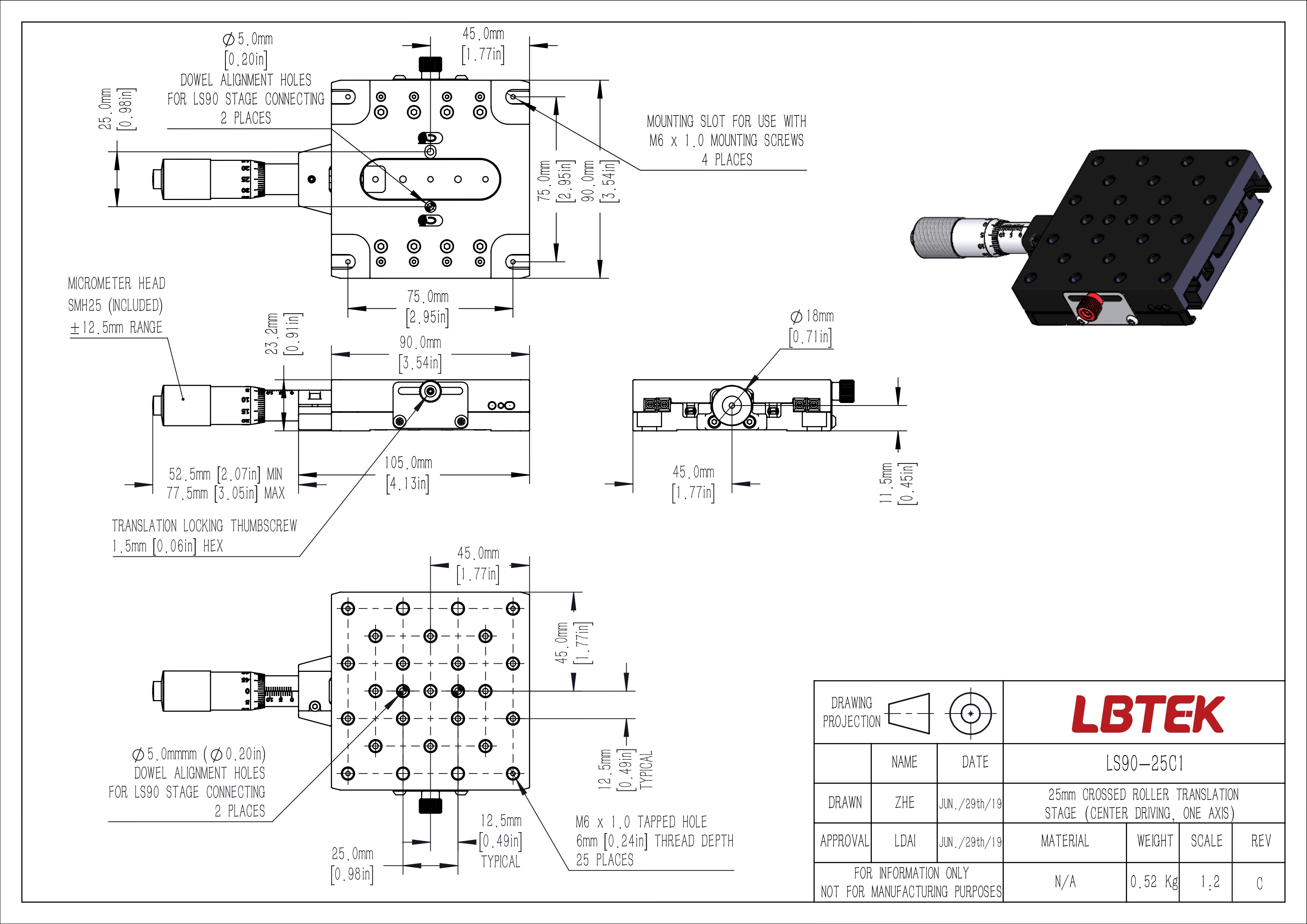

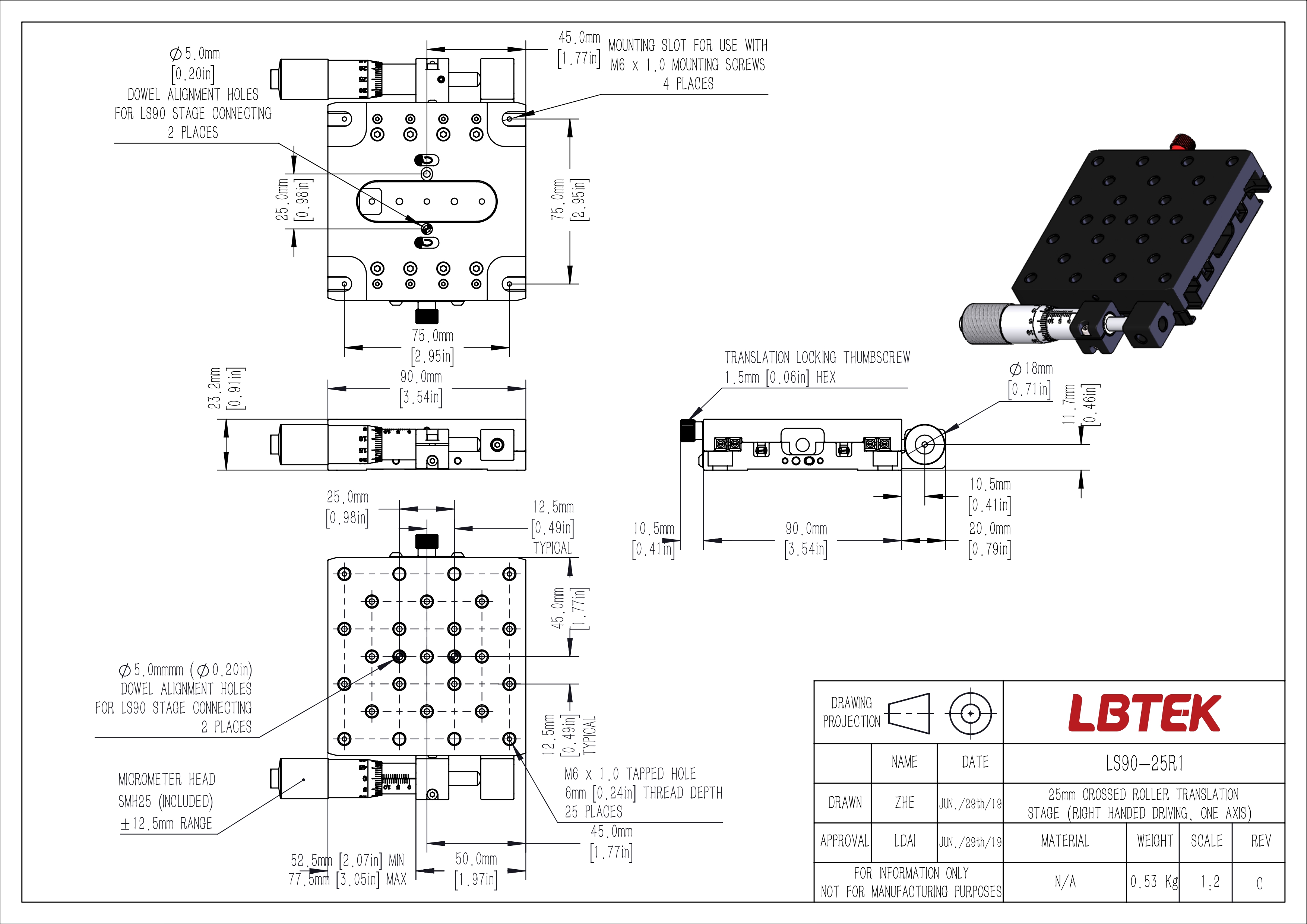

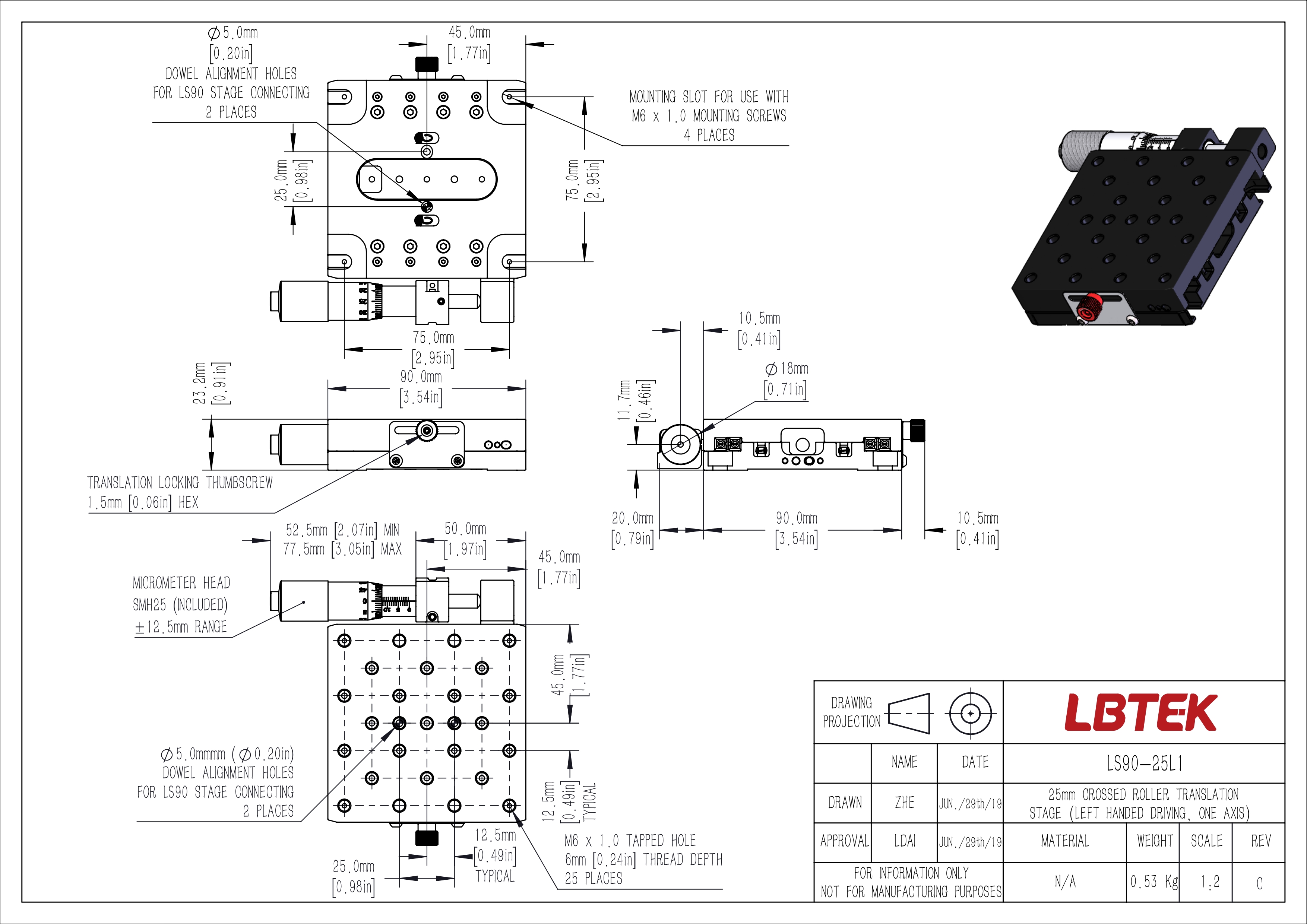

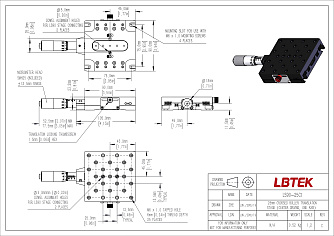

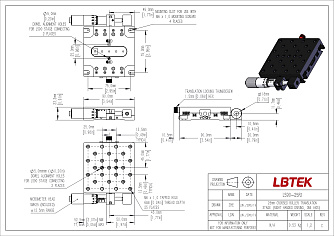

| Модель | LS90-25C1 | LS90-25L1 | LS90-25R1 | |
| Размер столика | 90 × 90 | мм | ||
| Диапазон перемещения | 25 | мм | ||
| Расположение привода | Центральное | Левое | Правое | — |
| Точность линейного перемещения | ≤ 3 | мкм | ||
| Количество осей | 1 | — | ||
| Цена деления микрометрической головки | 10 | мкм | ||
| Резьбовые отверстия на рабочей площадке | M6 | — | ||
| Крепление в основании | 4 × U-образный паз под винты M6 | — | ||
| Максимальная вертикальная нагрузка | 4 | кг | ||
| Максимальная горизонтальная нагрузка | 42 | кг | ||
| Собственный вес | 0,52 | кг | ||
| Параллельность перемещения | ≤ 8 | мкм | ||
| Высота транслятора | 23,2 | мм | ||
| Материал | Алюминиевый сплав 6061-T6 | — | ||
| Обработка поверхности корпуса | Чёрное анодирование | — | ||
| Способ многоосевой сборки | 2 установочных штифта + 4 винта | — | ||
Аксессуары:
| Модель | Описание |
|---|---|
 |
LS90VA - прямоугольная переходная пластина Прямоугольная переходная пластина LBTEK применяется с ручными линейными трансляторами с ходом 25 мм и обычно используется для вертикального монтажа двух трансляторов. XY-транслятор и одноосевой транслятор через переходную пластину объединяются в XYZ-транслятор; два одноосевых транслятора - в XZ-транслятор. Размер 90 × 90 мм, ортогональность ≤ 10 мкм, с резьбовыми отверстиями M6. |
 |
EM-LSS90VG - L-образный угловой переходник L-образный угловой переходник LBTEK (размер горизонтальной площадки 90 × 90 мм) применяется с ручными линейными трансляторами с ходом 25 мм для изменения ориентации вертикально установленной оси Z на горизонтальную. На вертикальной грани выполнены 4 резьбовых отверстия M6 и 2 штифтовых отверстия Ø5 мм; крепление осуществляется 4 винтами M6 с цилиндрической головкой и 2 штифтами Ø5 мм (перед установкой уголка необходимо снять ранее установленную плоскую переходную пластину). Монтаж возможен горизонтальной площадкой вверх или вниз. На горизонтальной площадке - 29 резьбовых отверстий M6 (шаг 12,5 мм / 25 мм). |
 |
DMP-90 - монтажное основание Монтажное основание LBTEK предназначено для установки трансляторов со столиком 90 × 90 мм. Изготовлено из нержавеющей стали, обеспечивает хорошую жёсткость. Резьбовые отверстия M6 позволяют зафиксировать транслятор на основании. Два паза M6 по обеим сторонам основания, расстояние между которыми кратно шагу резьбовых отверстий, позволяют закрепить основание параллельно на оптическом столе или монтажной плите винтами M6 с цилиндрической головкой и внутренним шестигранником. В комплект входят монтажные винты M6. |
- Юстировка оптики.
- Ввод/вывод излучения в волокно.
- Фокусировка и настройка рабочего расстояния.
- Позиционирование образцов.
- Сборка сложных оптомеханических систем.
- Научные исследования.
