SK - стальные линейные трансляторы с высокой стабильностью

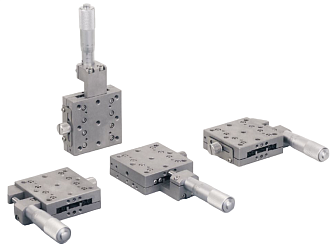

Линейные трансляторы серии SK отличаются высокими грузоподъёмностью, чувствительностью и универсальностью.
- Диапазон перемещения 13 или 25 мм.
- Нагрузка до 7 кг.
- Чувствительность 2 мкм.
- Размер столика от 40 х 40 до 65 х 65 мм.
- Микрометрический или обычный винт.
- Изготовлены из нержавеющей стали.
Производитель: EV
Основной материал серии трансляторов SK - нержавеющая сталь 304. Благодаря использованию перекрёстно-роликового подшипника, прецизионного микрометра и уникальной технологии обработки данная серия трансляторов имеет высокую чувствительность менее 2 мкм и работает не изнашиваясь. Трансляторы SK отличаются высокой универсальностью, подходят для сверхточной ручной регулировки, могут использоваться в вакуумной среде.
Особенности:
- Чувствительность≤2 мкм.
- Основной материал — нержавеющая сталь 304, отличающаяся высокой стабильностью и хорошей коррозионной стойкостью.
- Сверхточный направляющий механизм, обеспечивающий чувствительность, прямолинейность и другие ключевые показатели, соответствующе международному уровню.
- Два типа актюатора: микрометр и винт, гибкие и удобные в использовании.
- Высокая грузоподъемность, подходит для большинства применений.
| Параметр | Значение | Ед.измерения | ||||
|---|---|---|---|---|---|---|
|
Модель
|
SK13(A)-40(xx) | SK13(A)-60(xx) |
SK25(A)-65(xx) |
|||
|
Диапазон перемещения
|
13 | 13 |
25 |
мм | ||
|
Размер столика
|
40×40 | 60×60 |
65×65 |
мм | ||
|
Высота столика
|
19,5 | 20 | 23 | мм | ||
|
Направляющий механизм
|
перекрёстно-роликовый подшипник |
|||||
|
Тип актюатора
|
винт или микрометр | |||||
|
Расположение винта
|
центральное, левое, правое, центральное вертикальное | |||||
| Материал корпуса, обработка поверхности | нержавеющая сталь, пескоструйная обработка | |||||
|
Чувствительность
|
≤2 | мкм | ||||
| Мин. измерение микрометра | 0,01 | |||||
|
Прямолинейность
|
≤3 | мкм | ||||
|
Нагрузка
|
5 | 6 |
7 |
кг | ||
|
Вертикальная нагрузка
|
1,5 | 2 |
2,5 |
кг | ||
| Вес | 0,28 | 0,5 | 0,86 | кг | ||

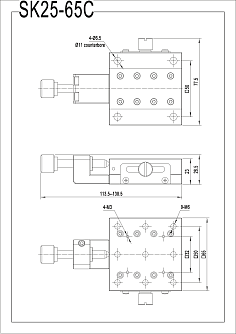

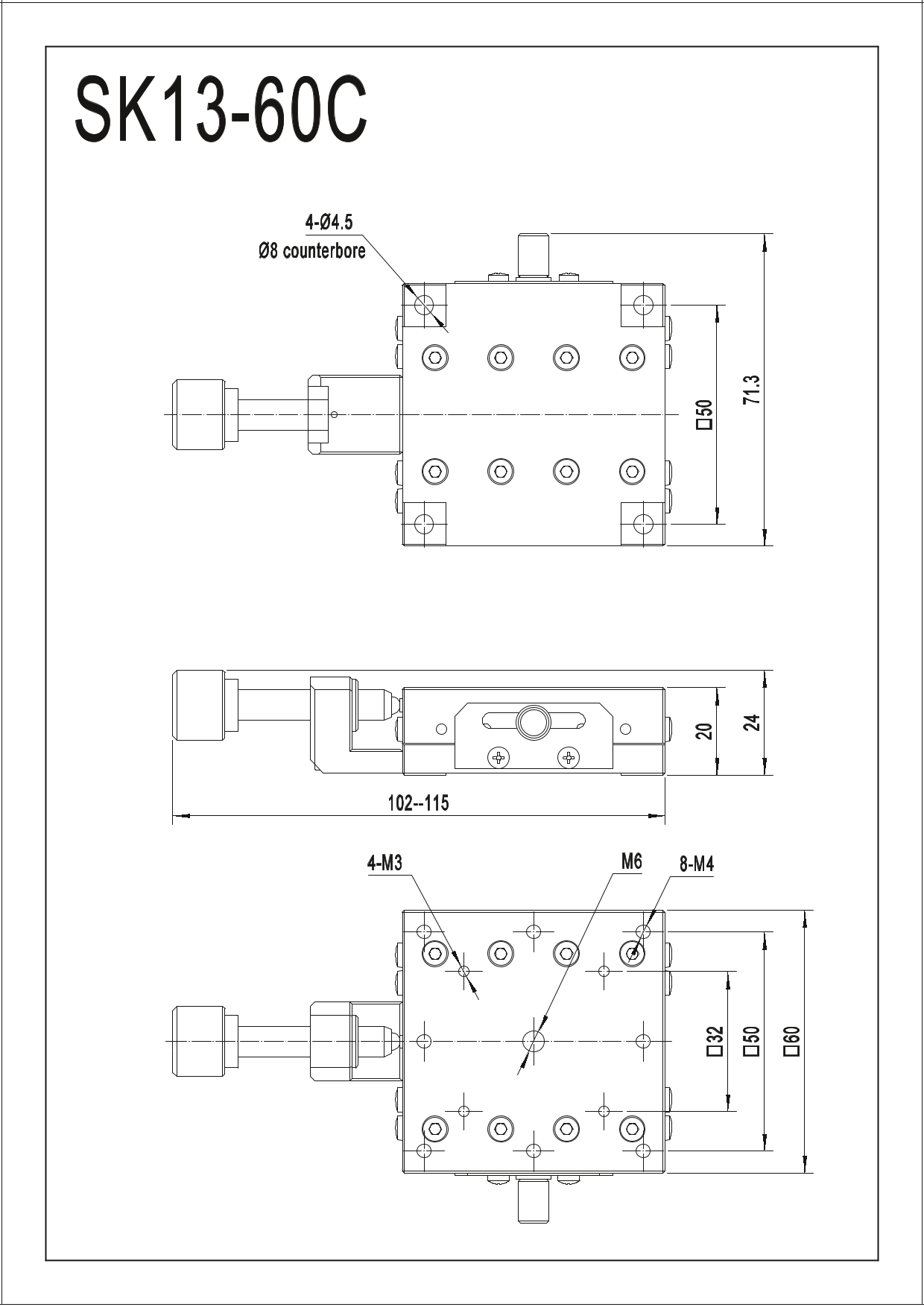

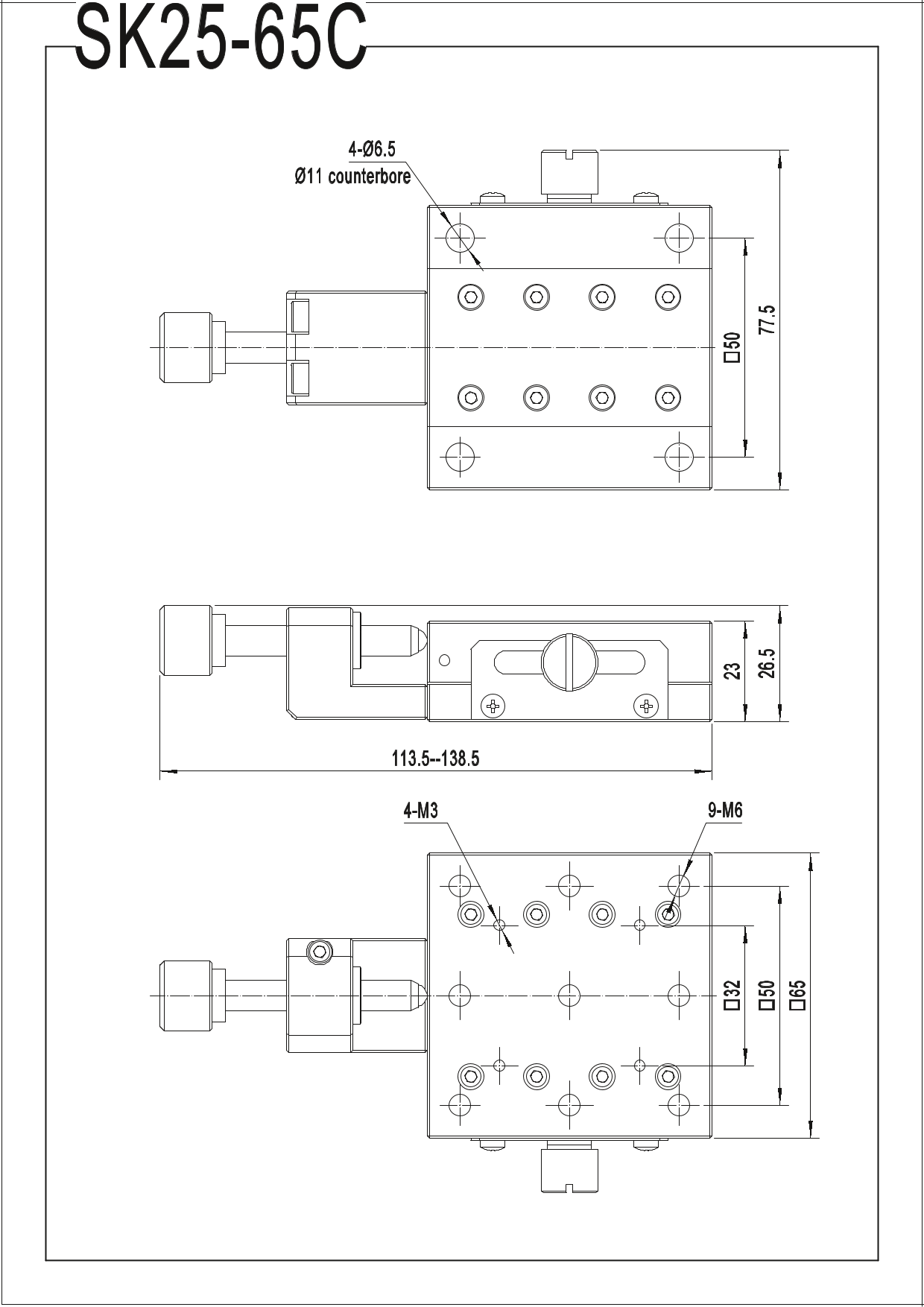

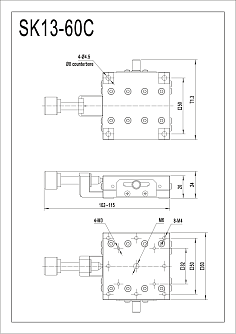

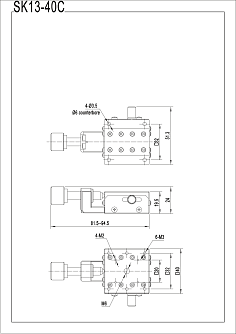

- Чертежи для всех возможных моделей представлены в разделе Документация.
Тип актюатора: микрометр или винт (уточнить при заказе).
Расположение актюатора: центральное, центральное вертикальное, слева или справа (уточнить при заказе).
Расположение актюатора: центральное, центральное вертикальное, слева или справа (уточнить при заказе).
