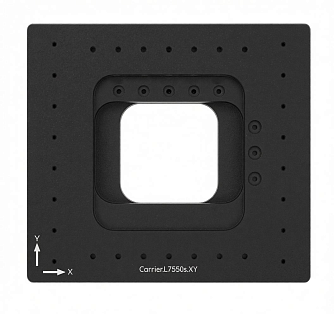

Carrier.L7550s.XY - пьезоэлектрические столики для микроскопа

Carrier.L7550s.XY - серия пьезоэлектрических столиков.

Размеры 140 × 125 × 28 мм
Минимальный шаг 10 нм.
Режим обратной связи с разрешением 2 нм.
Варианты исполнения: стандартное; .HV; .UHV; .NM; .HV.NM; .UHV.NM.
Основной корпус из алюминиевого сплава.
Совместимость с контроллером MC-Newton.S.

Производитель: MULTIFIELDS TECHNOLOGIES

Узнать цену

Задать вопрос

Пьезоэлектрический столик Carrier.L7550s.XY предназначен для двухосевого позиционирования в плоскости XY. Компактная конструкция с размерами 140 × 125 × 28 мм в исходном положении и увеличенным пространством для движения (185 × 185 × 28 мм в положении полного хода) обеспечивает диапазон перемещения 75 × 50 мм. Устройство поддерживает работу в режиме обратной связи и без неё. Оптический энкодер с разрешением 2 нм обеспечивает высокоточную обратную связь по положению. Минимальный шаг в замкнутом контуре составляет 10 нм. Конструкция из алюминиевого сплава и нержавеющей стали обеспечивает совместимость с вакуумом до 2×10⁻¹¹ мбар и магнитными полями до 35 Тл.

Управление осуществляется контроллерами серии MC-Newton.S.

Параметр	Значение	Ед. Измерения
Модель	Carrier.L7550s.XY
Исполнение
Стандартное¹	✔
.HV²	✔
.UHV³	✔
.NM⁴	✔
.HV.NM⁵	✔
.UHV.NM⁶	✔

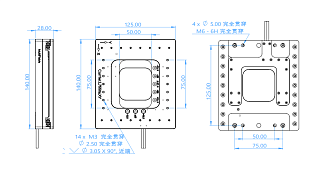

Размеры (Ш х Д х В) в исходном положении	140 × 125 × 28	мм
Размеры (Ш х Д х В) в положении полного хода	215 × 175 × 28	мм
Материал корпуса	Алюминиевый сплав, сталь
Масса	1500	г
Диапазон перемещения X, Y	75 × 50	мм
Скорость (стандартные исполнения)	0,0001 - 10	мм/с
Скорость (.HV, .UHV)	0,0001 - 1	мм/с
Минимальный шаг (замкнутый контур)	10	нм
Динамическая сила	2	Н
Удерживающая сила	4	Н
Максимальная нагрузка (горизонтально)	4	кг
Тангаж/рыскание	0,3	мрад
Датчик положения
Тип датчика	Оптический энкодер
Разрешение датчика	2	нм
Кабель / Разъем	Стандартно: экранированный кабель, D-Sub15 .UHV: Kapton, PEEK D-Sub 15

1) Стандартное исполнение, для работы в атмосферных условиях.
2) .HV - исполнение для высокого вакуума до 2E-7 мбар.
3) .UHV - исполнение для сверхвысокого вакуума до 2E-11 мбар.
4) .NM - полностью немагнитное исполнение.
5) .HV.NM - исполнение для высокого вакуума с полной немагнитностью.
6) .UHV.NM - исполнение для сверхвысокого вакуума с полной немагнитностью.

Нанотехнологии и микросистемная техника.
Производство интегральных схем и полупроводниковых устройств.
Создание наноструктур.
Научные исследования.
Измерение высоких энергий.
Микроскопия сверхвысокого разрешения.
Электронная и сканирующая зондовая микроскопия.
Дифрактометрия.

Carrier.L7550s.XY - пьезоэлектрические столики для микроскопа 241.18(Kб)

Модель	Описание
Carrier.L7550s.XY	Пьезоэлектрический столик для микроскопа. Размеры 140 × 125 × 28 мм. Диапазон перемещения 75 × 50 мм. Максимальная нагрузка 4 кг. Минимальный шаг 10 нм. Оптический энкодер с разрешением 2 нм. Стандартное исполнение для атмосферных условий.
Carrier.L7550s.XY.HV	Пьезоэлектрический столик для микроскопа. Размеры 140 × 125 × 28 мм. Диапазон перемещения 75 × 50 мм. Максимальная нагрузка 4 кг. Минимальный шаг 10 нм. Оптический энкодер с разрешением 2 нм. Исполнение для высокого вакуума до 2E-7 мбар.
Carrier.L7550s.XY.UHV	Пьезоэлектрический столик для микроскопа. Размеры 140 × 125 × 28 мм. Диапазон перемещения 75 × 50 мм. Максимальная нагрузка 4 кг. Минимальный шаг 10 нм. Оптический энкодер с разрешением 2 нм. Исполнение для сверхвысокого вакуума до 2E-11 мбар.
Carrier.L7550s.XY.NM	Пьезоэлектрический столик для микроскопа. Размеры 140 × 125 × 28 мм. Диапазон перемещения 75 × 50 мм. Максимальная нагрузка 4 кг. Минимальный шаг 10 нм. Оптический энкодер с разрешением 2 нм. Полностью немагнитное исполнение.
Carrier.L7550s.XY.HV.NM	Пьезоэлектрический столик для микроскопа. Размеры 140 × 125 × 28 мм. Диапазон перемещения 75 × 50 мм. Максимальная нагрузка 4 кг. Минимальный шаг 10 нм. Оптический энкодер с разрешением 2 нм. Полностью немагнитное исполнение для высокого вакуума до 2E-7 мбар.
Carrier.L7550s.XY.UHV.NM	Пьезоэлектрический столик для микроскопа. Размеры 140 × 125 × 28 мм. Диапазон перемещения 75 × 50 мм. Максимальная нагрузка 4 кг. Минимальный шаг 10 нм. Оптический энкодер с разрешением 2 нм. Полностью немагнитное исполнение для сверхвысокого вакуума до 2E-11 мбар.
