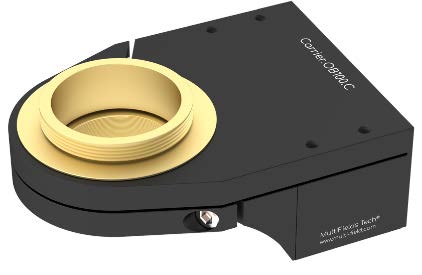

OB - сканирующие держатели объектива для автофокусировки

OB - серия сканирующих держателей объектива для автофокусировки.

Диапазон перемещения: до 400 мкм.
Разрешение в режиме обратной связи: от 0,2 нм.
Конфигурации: стандартное; .HV; .UHV; .NM; .HV.NM; .UHV.NM.
Совместимость с контроллером Archimedes.Nx.

Производитель: MULTIFIELDS TECHNOLOGIES

Узнать цену

Задать вопрос

Пьезоплатформы OB поддерживают работу в режиме обратной связи и без неё. Для работы без обратной связи существует режим точной настройки, представляющий собой метод управления движением, при котором пьезоэлементы вместо непрерывной последовательности высокочастотного сигнала напряжения пилообразной формы управляются аналоговым сигналом. В случае управления высокочастотным сигналом напряжения волнообразной формы платформа может перемещаться с разрешением от 0,2 нм. Подробнее о режимах управления пьезопозиционерами MultiFields в материале.

Управление осуществляется контроллерами серии Archimedes.Nx.

Параметр	Значение			Ед. Измерения
Модель	OB100	OB200	OB400
Исполнение
Стандартное¹	✔	✔	✔
.HV²	✔	✔	✔
.UHV³	✔	✔	✔
.NM⁴	✔	✔	✔
.HV.NM⁵	✔	✔	✔
.UHV.NM⁶	✔	✔	✔

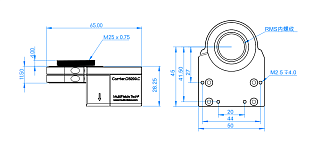

Размеры (Ш х Д х В)	65 × 50 × 27	65 × 50 × 27	65 × 50 × 39	мм
Материал корпуса (стандартное, .HV, .UHV)	Алюминиевый сплав, Сталь
Материал корпуса (немагнитное исп.)	Алюминиевый сплав, Титан
Масса (стандартное, .HV, .UHV)	220	220	400	г
Масса (немагнитное исп.)	200	200	360	г
Диапазон перемещения	100	200	400	мкм
Разрешение (с обратной связью)	0,5	0,6	1,2	нм
Разрешение (без обратной связи)	0,2	0,3	0,6	нм
Повторяемость	8			нм
Линейность	0,03			%
Жесткость	0,5	0,35	0,25	Н/мкм
Резонансная частота (без нагрузки)	600	480	380	Гц
Резонансная частота (нагрузка 150 г)	250	220	165	Гц
Максимальная нагрузка	300			г
Тип датчика	Емкостной
Длина кабеля / Разъем	1 м, экранированный кабель (D-Sub 7W2) Для .UHV: SMA

1) Стандартное исполнение, для работы в атмосферных условиях.
2) .HV - исполнение для высокого вакуума до 2E-7 мбар.
3) .UHV - исполнение для сверхвысокого вакуума до 2E-11 мбар.
4) .NM - полностью немагнитное исполнение.
5) .HV.NM - исполнение для высокого вакуума с полной немагнитностью.
6) .UHV.NM - исполнение для сверхвысокого вакуума с полной немагнитностью.

Нанотехнологии и микросистемная техника.
Производство интегральных схем и полупроводниковых устройств.
Создание наноструктур.
Научные исследования.
Измерение высоких энергий.
Микроскопия сверхвысокого разрешения.
Электронная и сканирующая зондовая микроскопия.
Дифрактометрия.

OB - сканирующие держатели объектива для автофокусировки 211.51(Kб)

Модель	Описание
OB100	Сканирующий держатель объектива для автофокусировки. Размеры 65 × 50 × 27 мм. Нагрузка до 300 г. Диапазон перемещения 100 мкм. Режим обратной связи, емкостной датчик, разрешение 0,5 нм. Стандартное исполнение для атмосферных условий.
OB100.HV	Сканирующий держатель объектива для автофокусировки. Размеры 65 × 50 × 27 мм. Нагрузка до 300 г. Диапазон перемещения 100 мкм. Режим обратной связи, емкостной датчик, разрешение 0,5 нм. Исполнение для высокого вакуума до 2E-7 мбар.
OB100.UHV	Сканирующий держатель объектива для автофокусировки. Размеры 65 × 50 × 27 мм. Нагрузка до 300 г. Диапазон перемещения 100 мкм. Режим обратной связи, емкостной датчик, разрешение 0,5 нм. Исполнение для сверхвысокого вакуума до 2E-11 мбар.
OB100.NM	Сканирующий держатель объектива для автофокусировки. Размеры 65 × 50 × 27 мм. Нагрузка до 300 г. Диапазон перемещения 100 мкм. Режим обратной связи, емкостной датчик, разрешение 0,5 нм. Полностью немагнитное исполнение.
OB100.HV.NM	Сканирующий держатель объектива для автофокусировки. Размеры 65 × 50 × 27 мм. Нагрузка до 300 г. Диапазон перемещения 100 мкм. Режим обратной связи, емкостной датчик, разрешение 0,5 нм. Полностью немагнитное исполнение для высокого вакуума до 2E-7 мбар.
OB100.UHV.NM	Сканирующий держатель объектива для автофокусировки. Размеры 65 × 50 × 27 мм. Нагрузка до 300 г. Диапазон перемещения 100 мкм. Режим обратной связи, емкостной датчик, разрешение 0,5 нм. Полностью немагнитное исполнение для сверхвысокого вакуума до 2E-11 мбар.
OB200	Сканирующий держатель объектива для автофокусировки. Размеры 65 × 50 × 27 мм. Нагрузка до 300 г. Диапазон перемещения 200 мкм. Режим обратной связи, емкостной датчик, разрешение 0,6 нм. Стандартное исполнение для атмосферных условий.
OB200.HV	Сканирующий держатель объектива для автофокусировки. Размеры 65 × 50 × 27 мм. Нагрузка до 300 г. Диапазон перемещения 200 мкм. Режим обратной связи, емкостной датчик, разрешение 0,6 нм. Исполнение для высокого вакуума до 2E-7 мбар.
OB200.UHV	Сканирующий держатель объектива для автофокусировки. Размеры 65 × 50 × 27 мм. Нагрузка до 300 г. Диапазон перемещения 200 мкм. Режим обратной связи, емкостной датчик, разрешение 0,6 нм. Исполнение для сверхвысокого вакуума до 2E-11 мбар.
OB200.NM	Сканирующий держатель объектива для автофокусировки. Размеры 65 × 50 × 27 мм. Нагрузка до 300 г. Диапазон перемещения 200 мкм. Режим обратной связи, емкостной датчик, разрешение 0,6 нм. Полностью немагнитное исполнение.
OB200.HV.NM	Сканирующий держатель объектива для автофокусировки. Размеры 65 × 50 × 27 мм. Нагрузка до 300 г. Диапазон перемещения 200 мкм. Режим обратной связи, емкостной датчик, разрешение 0,6 нм. Полностью немагнитное исполнение для высокого вакуума до 2E-7 мбар.
OB200.UHV.NM	Сканирующий держатель объектива для автофокусировки. Размеры 65 × 50 × 27 мм. Нагрузка до 300 г. Диапазон перемещения 200 мкм. Режим обратной связи, емкостной датчик, разрешение 0,6 нм. Полностью немагнитное исполнение для сверхвысокого вакуума до 2E-11 мбар.
OB400	Сканирующий держатель объектива для автофокусировки. Размеры 65 × 50 × 39 мм. Нагрузка до 300 г. Диапазон перемещения 400 мкм. Режим обратной связи, емкостной датчик, разрешение 1,2 нм. Стандартное исполнение для атмосферных условий.
OB400.HV	Сканирующий держатель объектива для автофокусировки. Размеры 65 × 50 × 39 мм. Нагрузка до 300 г. Диапазон перемещения 400 мкм. Режим обратной связи, емкостной датчик, разрешение 1,2 нм. Исполнение для высокого вакуума до 2E-7 мбар.
OB400.UHV	Сканирующий держатель объектива для автофокусировки. Размеры 65 × 50 × 39 мм. Нагрузка до 300 г. Диапазон перемещения 400 мкм. Режим обратной связи, емкостной датчик, разрешение 1,2 нм. Исполнение для сверхвысокого вакуума до 2E-11 мбар.
OB400.NM	Сканирующий держатель объектива для автофокусировки. Размеры 65 × 50 × 39 мм. Нагрузка до 300 г. Диапазон перемещения 400 мкм. Режим обратной связи, емкостной датчик, разрешение 1,2 нм. Полностью немагнитное исполнение.
OB400.HV.NM	Сканирующий держатель объектива для автофокусировки. Размеры 65 × 50 × 39 мм. Нагрузка до 300 г. Диапазон перемещения 400 мкм. Режим обратной связи, емкостной датчик, разрешение 1,2 нм. Полностью немагнитное исполнение для высокого вакуума до 2E-7 мбар.
OB400.UHV.NM	Сканирующий держатель объектива для автофокусировки. Размеры 65 × 50 × 39 мм. Нагрузка до 300 г. Диапазон перемещения 400 мкм. Режим обратной связи, емкостной датчик, разрешение 1,2 нм. Полностью немагнитное исполнение для сверхвысокого вакуума до 2E-11 мбар.
