AS-PY — ручные угловые трансляторы
- Ручная регулировка наклона (Pitch) и поворота (Yaw).
- Диапазон наклона ±4° у AS60-PY и ±2,5° у AS112-PY.
- Диапазон поворота ±4°.
- Допустимая нагрузка до 5 кг.
- Высота платформы до 26,0 мм.
- Совместимость AS60-PY с линейными позиционерами серии LS60.
- Корпус из алюминиевого сплава с чёрным анодированным покрытием.
Двухосевые ручные угловые трансляторы серии AS-PY предназначены для регулировки наклона и поворота установленных компонентов. Серия включает модели AS60-PY и AS112-PY с допустимой нагрузкой 3 и 5,0 кг соответственно. Корпус выполнен из алюминиевого сплава с чёрным анодированным покрытием.
AS60-PY оснащён двумя микрометрическими головками и обеспечивает регулировку наклона и поворота в пределах ±4°. Модель совместима с линейными позиционерами LS60, позволяя добавить две угловые степени свободы. AS112-PY обеспечивает наклон в пределах ±2,5° и поворот в пределах ±4,0° и предназначен для установки лазеров, промышленных камер и многоосевых позиционеров. Его рабочая площадка оснащена 24 резьбовыми отверстиями M6 × 1,0 с шагом 25,0 мм.
Особенности:
- Регулировка по двум угловым координатам.
- Две микрометрические головки у AS60-PY.
- Возможность установки AS60-PY на линейные позиционеры серии LS60.
- Допустимая нагрузка AS112-PY до 5,0 кг.
- 24 резьбовых отверстия M6 × 1,0 на рабочей площадке AS112-PY.
- Чёрное анодированное покрытие корпуса.
| Параметр | Значение | Значение | Единицы измерения |
|---|---|---|---|
| Модель | AS60-PY | AS112-PY | |
| Количество осей регулировки | 2 | — | |
| Диапазон регулировки наклона (Pitch) | ±4 | ±2,5 | ° |
| Диапазон регулировки поворота (Yaw) | ±4 | ±4,0 | ° |
| Допустимая нагрузка | 3 | 5,0 | кг |
| Высота платформы | 19,5 | 26,0 | мм |
| Разрешение, указанное производителем* | 10 | Не указано | мкм |
| Привод | Две микрометрические головки | Прецизионный механизм регулировки | — |
| Монтажные резьбовые отверстия рабочей площадки | M3, M4, M6 | M6 × 1,0 | — |
| Количество отверстий M6 × 1,0 на рабочей площадке | — | 24 | шт. |
| Шаг отверстий M6 × 1,0 | — | 25,0 | мм |

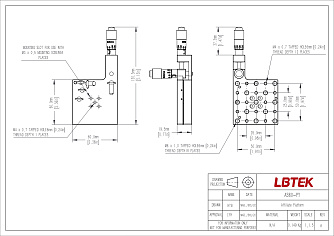

| Монтажные отверстия основания | 4 сквозных отверстия под винты M3 с потайной головкой; 1 резьбовое отверстие M4 | Не указано | — |
| Материал корпуса | Алюминиевый сплав 6061-T6 | Алюминиевый сплав | — |
| Покрытие | Чёрное анодирование | — | |
- Угловая юстировка оптических компонентов.
- Расширение числа степеней свободы линейных позиционеров с помощью AS60-PY.
- Установка и угловая юстировка лазеров с помощью AS112-PY.
- Установка промышленных камер на AS112-PY.
